Cellfast BASIC SZ Mode D'emploi

USER MANUAL

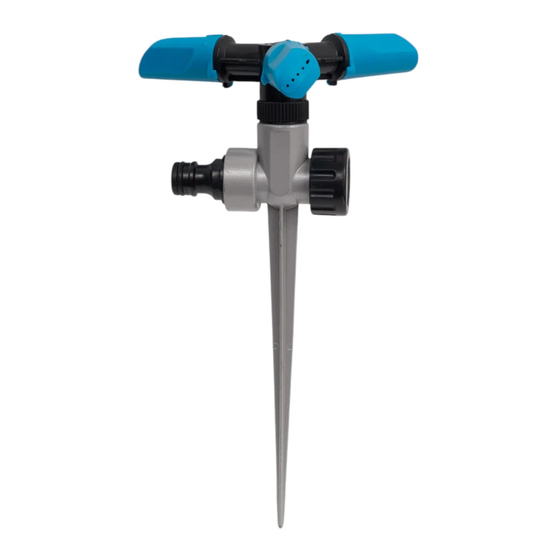

52-302 - 3-ARM ROTARING SPRINKLER BASIC
A
B
C
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-302 - ZRASZACZ OBROTOWY 3-RAMIENNY BASIC
Przeznaczenie: o nawadniania ogrodu. Zastosowanie: praca
w ogrodzie - podlewanie. Miejsce instalacji: na zewnątrz. Pozycja
robocza: według rysunku. Czynnik roboczy: woda, maks. temp.
40°C. Zastosowane dyrektywy i normy: 2006/42/WE, EN ISO
12100. DANE TECHNICZNE: Min. ciśnienie robocze: 2 bar
sz
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
(29 psi). Maks. ciśnienie robocze: 6 bar (87 psi). Obszar zrasza-
nia: 2 bar (29 psi): Ø 11,5 m (49 ft); 4 bar (58 psi): Ø 12,5 m
(39 ft). Przepływ: 2 bar (29 psi): 21,6 l/min; 4 bar (58 psi): 30 l/
min. OPIS PRODUKTU (rys. A): [1] Głowica obrotowa z regulowa-
nymi dyszami [2] Szpilka mocująca z przyłączem wody. IN-
STRUKCJE OGÓLNE: Przed pierwszym użyciem produktu należy
przeczytać oryginalną instrukcję obsługi, postępować według jej
wskazań i zachować ją do późniejszego wykorzystania lub dla ko-
lejnego użytkownika. UŻYTKOWANIE ZGODNE Z PRZEZNACZE-
NIEM: Ten produkt został opracowany do użytku prywatnego -
nie jest przeznaczony do zastosowań przemysłowych. Pro ducent
nie odpowiada za ewentualne szkody wynikające z użytkowania
1
urządzenia niezgodnie z przeznaczeniem lub racji niewłaściwej
obsługi czy montażu. Należy nadzorować dzieci, aby być pew-
nym, że nie będą bawić się produktem. BEZPIECZEŃSTWO: Nie
kierować strumienia wody na urządzenia elektryczne! Nie kiero-
wać strumienia wody na osoby i zwierzęta! Nie jest to punkt po-
boru wody pitnej! Nie przekraczać maksymalnego ciśnienia robo-
2
czego! OCHRONA ŚRODOWISKA: Zużyte urządzenia zawierają
surowce wtórne, które powinny być oddawane do utylizacji. URU-
CHOMIENIE (rys. B): Ustawić zraszacz w miejscu, w którym chce-
my przeprowadzić zabieg podlewania uwzględniając zasięg urzą-
dzenia. Podłączyć wodę za pomocą węża zakończonego
szybkozłączem. Odkręcić kran. REGULACJA (rys. C): Urządzenie
posiada regulację zasięgu zraszania. Dokonuje się jej niezależnie
na każdym ramieniu za pomocą regulowanych dysz. KONSERWA-
CJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY:
Zakręcić kran. USUWANIE USTEREK: W przypadku wystąpienia
problemów z poprawnym działaniem urządzenia (za mały obszar
zraszania) należy: sprawdzić czy urządzenie nie jest zanieczysz-
czone; sprawdzić ciśnienie zasilające; sprawdzić wąż zasilający.
NAPRAWA: Jeżeli działania wymienione w punkcie USUWANIE
USTEREK nie prowadzą do prawidłowego ponownego uruchomie-
nia, należy skontaktować się z producentem w celu przeprowadze-
nia kontroli. Ingerencje osób nieuprawnionych prowadzą do wyga-
śnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowywać
poza zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym
przed mrozem miejscu. UTYLIZACJA: Zgodnie z dyrektywą
2012/19/UE. Urządzenia nie wolno utylizować razem z normalny-
mi odpadami komunalnymi. Urządzenie należy zutylizować zgod-
nie z lokalnymi przepisami ochrony środowiska. GWARANCJA:
W każdym kraju obowiązują warunki gwarancji określone przez
dystrybutora produktów producenta. Jakiekolwiek usterki produk-
tu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są
one błędem materiałowym lub produkcyjnym. W sprawach napraw
gwarancyjnych prosimy kierować się z dowodem zakupu do dys-
trybutora lub bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany
poniżej ma koncepcję, projekt i komercyjnie dostępną wersję pro-
dukcyjną zgodną z obowiązującymi wymogami dyrektyw UE do-
tyczącej zdrowia i bezpieczeństwa. Wszelkie zmiany lub modyfi-
kacje tego produktu nieautoryzowane przez CELL-FAST sp. z o.o.
unieważnią niniejszą deklarację. Niniejsza deklaracja zgodności
jest wydana na wyłączną odpowiedzialność producenta.
Producent: CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31, PL 37-450 Stalowa Wola
www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz obrotowy 3-ramienny BASIC
Model: 52-302
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
sz
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
1
sz
