Cellfast SWING CELLPRO Mode D'emploi

USER MANUAL

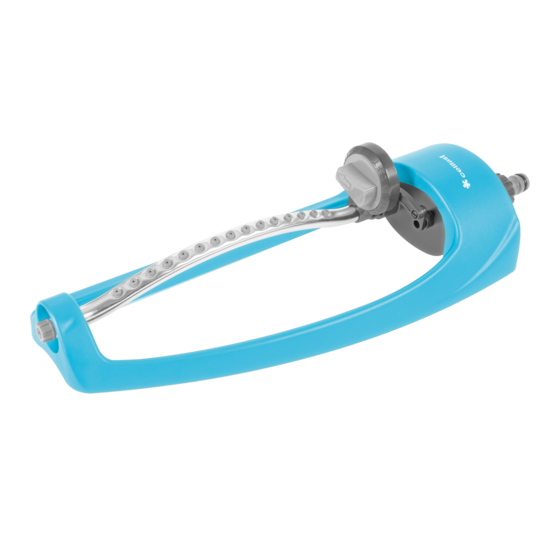

52-072 - SWINGING SPRINKLER SWING CELLPRO™
1
A
B B
C
D
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-072 - ZRASZACZ WAHADŁOWY SWING CELLPRO™
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogrodzie,
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg rysunku.
Czynnik roboczy: woda, maks. temp. 40˚C. Zastosowane dyrektywy i nor-
my: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min. ciśnienie ro-
bocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87 psi). Zakres temp.
roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29 psi): 15×16 m,
(49×52 ft), 4 bar (58 psi): 16×18 m (52×59 ft). Przepływ: 2 bar (29 psi):
12,5 l/min, 4 bar (58 psi): 16,5 l/min. OPIS PRODUKTU (rys. A): [1] Głowi-
ca zraszacza z regulatorem kąta obrotu, [2] podstawa zraszacza, [3] przyłą-
cze wody. INSTRUKCJE OGÓLNE: Przed pierwszym użyciem produktu na-
leży przeczytać oryginalną instrukcję obsługi, postępować według jej
wskazań i zachować ją do późniejszego wykorzystania lub dla kolejnego
użytkownika. UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM: Ten produkt
został opracowany do użytku prywatnego - nie jest przeznaczony do zasto-
sowań przemysłowych. Producent nie odpowiada za ewentualne szkody
wynikające z użytkowania urządzenia niezgodnie z przeznaczeniem lub ra-
cji niewłaściwej obsługi czy montażu. Należy nadzorować dzieci, aby być
pewnym, że nie będą bawić się produktem. BEZPIECZEŃSTWO: Nie kiero-
wać strumienia wody na urządzenia elektryczne! Nie kierować strumienia
wody na osoby i zwierzęta! Nie jest to punkt poboru wody pitnej! Nie prze-
kraczać maksymalnego ciśnienia roboczego! OCHRONA ŚRODOWISKA:
Zużyte urządzenia zawierają surowce wtórne, które powinny być oddawane
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
do utylizacji. URUCHOMIENIE (rys. B): Ustawić zraszacz w miejscu, w któ-
rym chcemy przeprowadzić zabieg podlewania uwzględniając zasięg urzą-
dzenia. Podłączyć wodę za pomocą węża zakończonego szybkozłączem.
Odkręcić kran. Jeżeli zachodzi potrzeba zmiany zakresu zraszania dokonać
regulacji. REGULACJA (rys. C): Urządzenie posiada regulację zasięgu zra-
szania, powierzchni zraszania oraz możliwość wyboru strumienia zraszania.
Regulacji dokonuje się poprzez wybór odpowiedniej funkcji głowicy zrasza-
jącej. KONSERWACJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE
PRACY: Zakręcić kran. USUWANIE USTEREK: W przypadku wystąpienia
problemów z poprawnym działaniem urządzenia (za mały obszar zraszania)
należy: sprawdzić czy urządzenie nie jest zanieczyszczone; sprawdzić ci-
3
śnienie zasilające; sprawdzić wąż zasilający; sprawdzić / przeczyścić dysze;
za pomocą dołączonej igły (rys. D). NAPRAWA: Jeżeli działania wymienione
w punkcie USUWANIE USTEREK nie prowadzą do prawidłowego ponowne-
go uruchomienia, należy skontaktować się z producentem w celu przepro-
wadzenia kontroli. Ingerencje osób nieuprawnionych prowadzą do wyga-
2
śnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowywać poza
zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym przed mrozem
miejscu. GWARANCJA: W każdym kraju obowiązują warunki gwarancji
określone przez dystrybutora produktów producenta. Jakiekolwiek usterki
produktu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są
one błędem materiałowym lub produkcyjnym. W sprawach napraw gwa-
rancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub
bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poniżej
ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną zgod-
ną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia i bez-
pieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nieauto-
ryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklarację.
Niniejsza deklaracja zgodności jest wydana na wyłączną odpowiedzial-
ność producenta.
Producent: CELL-FAST Sp. z o.o., ul. W. Grabskiego 31, PL 37-450
Stalowa Wola, www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz wahadłowy SWING CELLPRO™
Model: 52-072
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
52-072 - ЛЮЛЕЕЩ СЕ РАЗПРЪСКВАЧ SWING CELLPRO™
Предназначение: за градинско напояване. Приложение: градинарство,
поливане. Местоположение на инсталацията: навън. Работна позиция:
според чертежа. Работен медиум: вода, макс. температура 40°C. При-
ложени директиви и стандарти: 2006/42/EC, EN ISO 12100. ТЕХНИ-
ЧЕСКИ ДАННИ: Минимално работно налягане: 2 bar (29 psi). Макс. ра-
ботно налягане: 6 bar (87 psi). Работен температурен диапазон: 5˚C до
50˚C. Поливна площ: 2 bar (29 psi): 15×16 m, (49×52 ft), 4 bar (58 psi):
16×18 m (52×59 ft). Поток: 2 bar (29 psi): 12,5 l/min, 4 bar (58 psi):
16,5 l/min. ОПИСАНИЕ НА ПРОДУКТА (Фиг. А): [1] Разпръскваща глава
с регулатор на ъгъла на въртене, [2] основа на разпръсквача / корпус,
[3] водопроводна връзка. ОБЩИ ИНСТРУКЦИИ: Преди първото из-
ползване на продукта, прочетете инструкцията за експлоатация, след-
вайте указанията и я запазете за последваща справка или следващия
потребител. УПОТРЕБА В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО: То-
зи продукт е разработен за битова употреба и не е предназначен за
промишлени нужди. Производителят не носи отговорност за щети,
произтичащи от неправилното използване на устройството или пора-
ди неправилна експлоатация или монтаж. Децата трябва да бъдат на-
блюдавани, за да сте сигурни, че няма да играят с продукта. БЕЗОПАС-
НОСТ: Никога не насочвайте водна струя върху електрически уреди!
Никога не насочвайте водна струя върху хора или животни! Това не
е кран за питейна вода! Не превишавайте максималното работно наля-
гане! ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА: Използваните уреди съдър-
жат рециклируеми материали, които трябва да бъдат предавани за
1
БЪЛГАРСКИ
