Cellfast MULTI TT CELLPRO Mode D'emploi

USER MANUAL

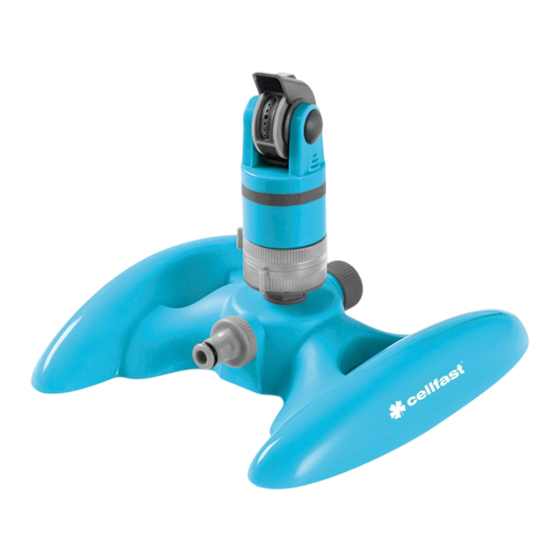

52-065 - SECTOR SPRINKLER MULTI TT CELLPRO™
A
1
3
B
C
CELL-FAST Sp. z o.o.
ul. W. Grabskiego 31
PL 37-450 Stalowa Wola
52-065 - ZRASZACZ SEKTOROWY MULTI TT CELLPRO™
Przeznaczenie: do nawadniania ogrodu. Zastosowanie: praca w ogrodzie,
podlewanie. Miejsce instalacji: na zewnątrz. Pozycja robocza: wg rysunku.
Czynnik roboczy: woda, maks. temp. 40˚C. Zastosowane dyrektywy i nor-
my: 2006/42/WE, EN ISO 12100. DANE TECHNICZNE: Min. ciśnienie ro-
bocze: 2 bar (29 psi). Maks. ciśnienie robocze: 6 bar (87 psi). Zakres temp.
roboczych: 5˚C do 50˚C. Obszar zraszania: 2 bar (29 psi): Ø 13,5 m (44 ft),
4 bar (58 psi): Ø 21 m (68 ft). Przepływ: 2 bar (29 psi): 7,5 l/min, 4 bar
(58 psi): 12,5 l/min. OPIS PRODUKTU (rys. A): [1] Głowica zraszacza z re-
gulatorem kąta obrotu, [2] podstawa zraszacza, [3] przyłącze wody. IN-
STRUKCJE OGÓLNE: Przed pierwszym użyciem produktu należy przeczy-
tać oryginalną instrukcję obsługi, postępować według jej wskazań
i zachować ją do późniejszego wykorzystania lub dla kolejnego użytkowni-
ka. UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM: Ten produkt został
opracowany do użytku prywatnego - nie jest przeznaczony do zastosowań
przemysłowych. Producent nie odpowiada za ewentualne szkody wynika-
jące z użytkowania urządzenia niezgodnie z przeznaczeniem lub racji nie-
właściwej obsługi czy montażu. Należy nadzorować dzieci, aby być pew-
nym, że nie będą bawić się produktem. BEZPIECZEŃSTWO: Nie kierować
strumienia wody na urządzenia elektryczne! Nie kierować strumienia wody
na osoby i zwierzęta! Nie jest to punkt poboru wody pitnej! Nie przekraczać
maksymalnego ciśnienia roboczego! OCHRONA ŚRODOWISKA: Zużyte
urządzenia zawierają surowce wtórne, które powinny być oddawane do uty-
product@cellfast.com.pl
www.cellfast.com.pl
POLSKI
lizacji. URUCHOMIENIE (rys. B): Ustawić zraszacz w miejscu, w którym
chcemy przeprowadzić zabieg podlewania uwzględniając zasięg urządzenia.
Podłączyć wodę za pomocą węża zakończonego szybkozłączem. Odkręcić
kran. Jeżeli zachodzi potrzeba zmiany zakresu zraszania dokonać regulacji.
REGULACJA (rys. C): Urządzenie posiada regulację zasięgu zraszania, po-
wierzchni zraszania oraz możliwość wyboru strumienia zraszania. Regulacji
dokonuje się poprzez wybór odpowiedniej funkcji głowicy zraszającej. KON-
SERWACJA: Produkt nie wymaga konserwacji. ZAKOŃCZENIE PRACY: Za-
kręcić kran. USUWANIE USTEREK: W przypadku wystąpienia problemów
z poprawnym działaniem urządzenia (za mały obszar zraszania) należy:
sprawdzić czy urządzenie nie jest zanieczyszczone; sprawdzić ciśnienie za-
silające; sprawdzić wąż zasilający. NAPRAWA: Jeżeli działania wymienione
w punkcie USUWANIE USTEREK nie prowadzą do prawidłowego ponowne-
go uruchomienia, należy skontaktować się z producentem w celu przepro-
wadzenia kontroli. Ingerencje osób nieuprawnionych prowadzą do wyga-
śnięcia roszczeń. PRZECHOWYWANIE: Urządzenie przechowywać poza
zasięgiem dzieci w suchym, zamkniętym i zabezpieczonym przed mrozem
miejscu. GWARANCJA: W każdym kraju obowiązują warunki gwarancji
2
określone przez dystrybutora produktów producenta. Jakiekolwiek usterki
produktu usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są
one błędem materiałowym lub produkcyjnym. W sprawach napraw gwa-
rancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub
bezpośrednio do producenta.
DEKLARACJA
ZGODNOŚCI UE
CELL-FAST sp. z o.o. niniejszym oświadcza, że produkt opisany poniżej
ma koncepcję, projekt i komercyjnie dostępną wersję produkcyjną zgod-
ną z obowiązującymi wymogami dyrektyw UE dotyczącej zdrowia i bez-
pieczeństwa. Wszelkie zmiany lub modyfikacje tego produktu nieauto-
ryzowane przez CELL-FAST sp. z o.o. unieważnią niniejszą deklarację.
Niniejsza deklaracja zgodności jest wydana na wyłączną odpowiedzial-
ność producenta.
Producent: CELL-FAST Sp. z o.o., ul. W. Grabskiego 31, PL 37-450
Stalowa Wola, www.cellfast.com.pl, product@cellfast.com.pl
Nazwa handlowa: Zraszacz sektorowy MULTI TT CELLPRO™
Model: 52-065
Zastosowanie: Sterowanie nawadnianiem
Obowiązujące dyrektywy UE: 2006/42/WE, EN ISO 12100
Osoba upoważniona do sporządzenia dokumentacji technicznej:
Justyna Kalisz-Śliż
Osoba upoważniona do sporządzenia deklaracji:
Robert Kielar
Dyrektor ds. Badań i Rozwoju
Stalowa Wola, 9.12.2024
52-065 - СЕКТОРЕН РАЗПРЪСКВАЧ MULTI TT CELLPRO™
Предназначение: за градинско напояване. Приложение: градинарство,
поливане. Местоположение на инсталацията: навън. Работна позиция:
според чертежа. Работен медиум: вода, макс. температура 40°C. При-
ложени директиви и стандарти: 2006/42 / EC, EN ISO 12100. ТЕХНИ-
ЧЕСКИ ДАННИ: Минимално работно налягане: 2 bar (29 psi). Макс. ра-
ботно налягане: 6 bar (87 psi). Работен температурен диапазон: 5˚C до
50˚C. Поливна площ: 2 bar (29 psi): Ø 13,5 m (44 ft), 4 bar (58 psi):
Ø 21 m (68 ft). Поток: 2 bar (29 psi): 7,5 l/min, 4 bar (58 psi): 12,5 l/min.
ОПИСАНИЕ НА ПРОДУКТА (Фиг. А): [1] Разпръскваща глава с регула-
тор на ъгъла на въртене, [2] основа на разпръсквача / корпус, [3] водо-
проводна връзка. ОБЩИ ИНСТРУКЦИИ: Преди първото използване на
продукта, прочетете инструкцията за експлоатация, следвайте указа-
нията и я запазете за последваща справка или следващия потребител.
УПОТРЕБА В СЪОТВЕТСТВИЕ С ПРЕДНАЗНАЧЕНИЕТО:Този продукт
е разработен за битова употреба и не е предназначен за промишлени
нужди. Производителят не носи отговорност за щети, произтичащи от
неправилното използване на устройството или поради неправилна ек-
сплоатация или монтаж. Децата трябва да бъдат наблюдавани, за да
сте сигурни, че няма да играят с продукта. БЕЗОПАСНОСТ: Никога не
насочвайте водна струя върху електрически уреди! Никога не насо-
чвайте водна струя върху хора или животни! Това не е кран за питейна
вода! Не превишавайте максималното работно налягане! ОПАЗВАНЕ
НА ОКОЛНАТА СРЕДА: Използваните уреди съдържат рециклируеми
материали, които трябва да бъдат предавани за утилизация. ПУСКАНЕ
В ЕКСПЛОАТАЦИЯ (Фиг. В): Поставете разпръсквача на мястото, къде-
1
БЪЛГАРСКИ
