7.9 MODULE BASSE CONSOMMATION
XLC
Le module XLC réduit la consommation d'énergie des
cartes électroniques en mode veille à 0.5 W max ou 2 W
max en présence de Simply Connect (UE 2009/125/CE).
Avec le dispositif XLC, la carte passe en mode basse
consommation après 5 minutes d'inactivité et sort
de ce mode lorsque l'une des opérations suivantes
est effectuée :
- Commande d'ouverture, de fermeture ou d'arrêt
- Commande radio FDS
- Activation du sélecteur à clé BUS 2easy
- Commande depuis le système Simply Connect
- Appui sur un bouton sur la carte
E034
1
D
C
E
. .. ... .. .. ... ..
~
. ..
.. .
. ..
.. .
.. .. .. ... ... ...
. .. ....
J3

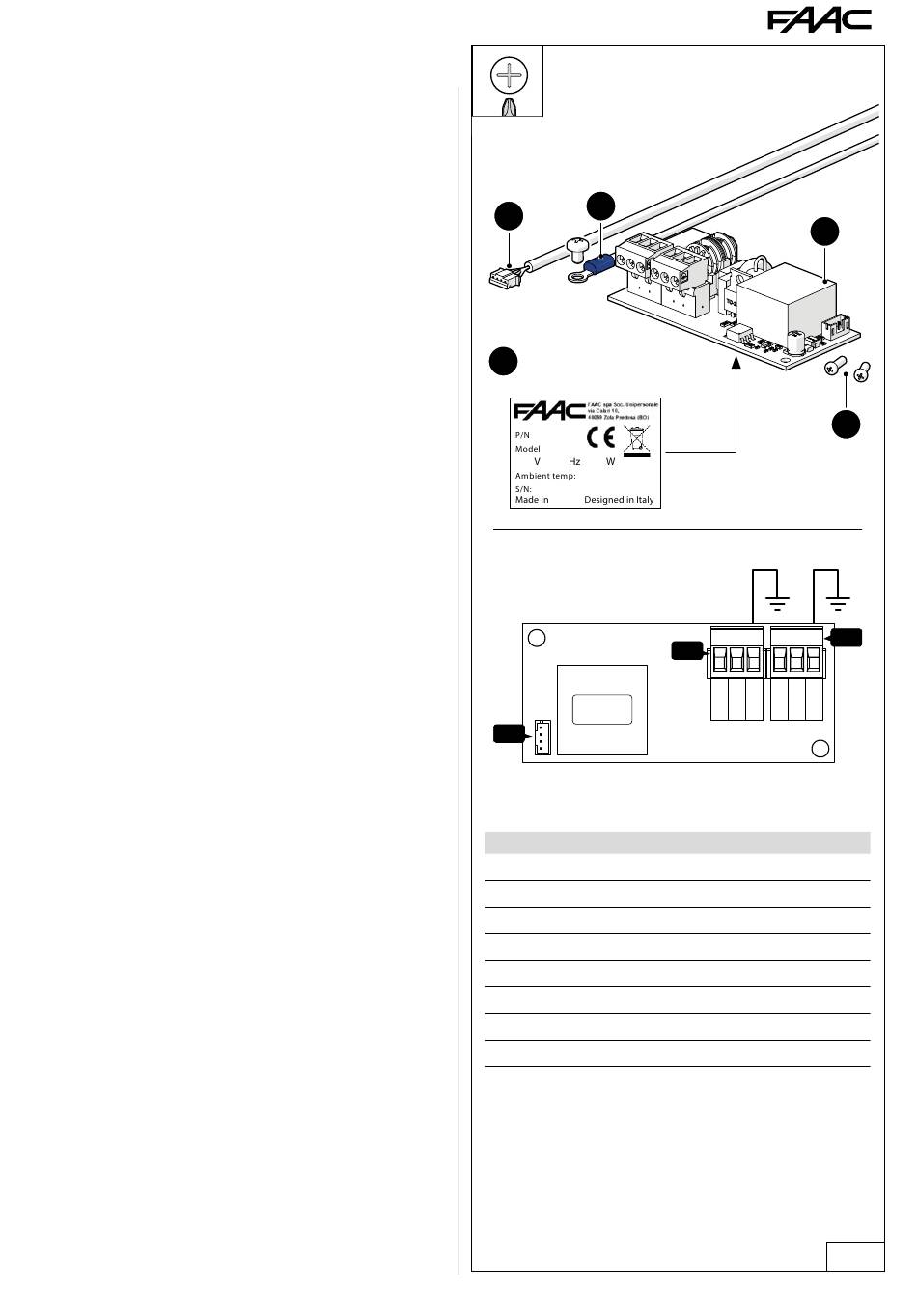

Composants
Module XLC
A
B
Vis de fixation
Câble XLC
C
Vis et câble de terre*
D
E
Étiquette d'identification
J1 Bornier amovible pour l'alimentation
J2 Bornier amovible pour transformateur
J3 Connecteur XLC pour E034
*En option pour certaines installations
39
A
B
J1
6
5 4
3
2 1
J2
TL TNFE L1 N1 FE
21
