4.2 ACCÉDER AUX COMPOSANTS DE LA
CARTE
Pour installer certains accessoires, il est nécessaire de
retirer la protection de la carte.
i
La programmation doit toujours être effectuée avec la
protection de la carte montée.

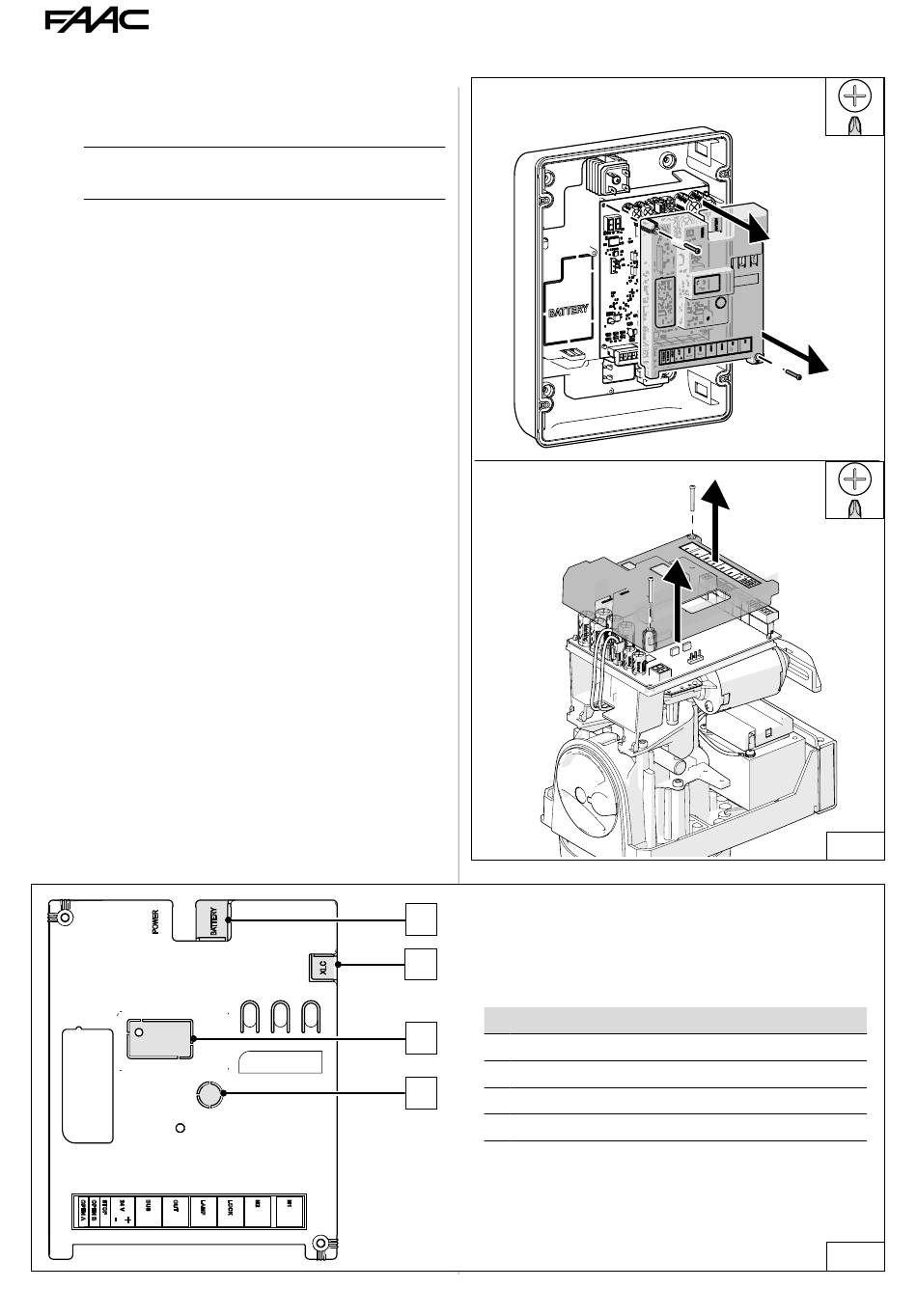

■ Retrait de la protection de la carte
En ce qui concerne 8 :
1. Desserrer les vis.
2. Démonter la protection de la carte.
■ Retirer les protections prédécoupées
Pour installer les accessoires (modules de connectivité
ou l'accessoireXUSB) sur la carte, il est nécessaire de
retirer la protection et les protections pré-étanches.
En ce qui concerne 9 :
1. En l'absence d'alimentation, retirer la protection
en plastique prédécoupée avec un outil approprié.
2. Placer le module ou le raccordement dans le loge-
ment prévu à cet effet.
E034
E034 avec boîtier
E034 intégrée dans l'actionneur
1
2
Schémas prédécoupés
 1
Schémas prédécoupés
3
1 Connecteur pour l'alimentation électrique secondaire
2 Connecteur basse consommation pour XLC
4
3 Connecteur de réseau module XWBL
4 Antenne du module XMB
12
1
1
8
9
532874 - Rev.B
