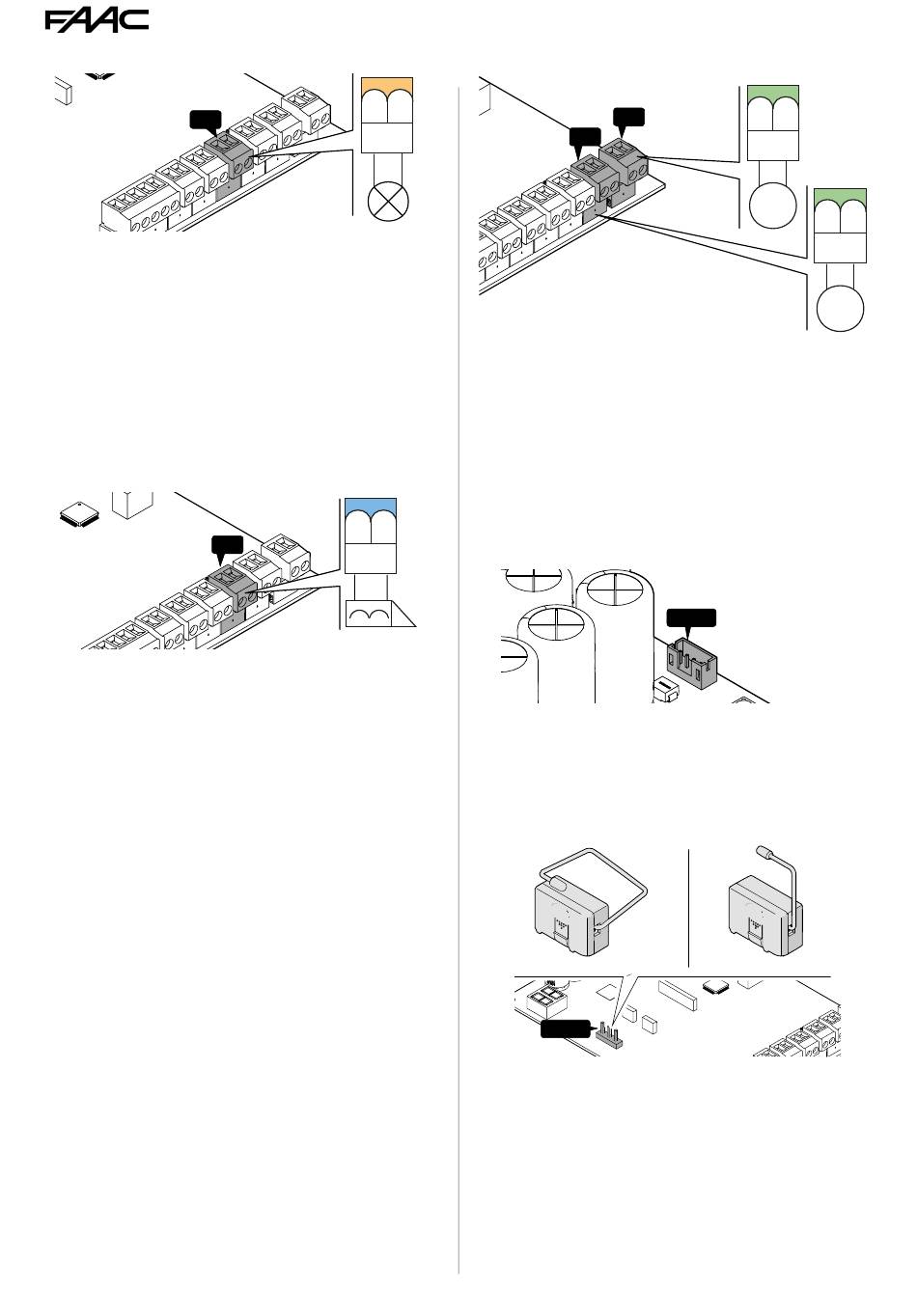

CLIGNOTANT (J3)
J3
La lampe clignotante signale que l'automatisme est en
mouvement et il doit être installé dans une position
visible des deux côtés du portail.
Le clignotant doit être un modèle avec alimentation
"
24 V
, 15 W maximum.
Un préclignotement de 3 s peut être activé avant
l'actionnement en réglant la fonction de program-
PF
mation
.
SERRURE ÉLECTRIQUE (J4)
E034 gère une serrure électrique pour verrouiller le
vantail en position fermée.
La serrure électrique est activée avant chaque ouver-
ture, quelle que soit la position du vantail.
Il est possible de connecter :
- serrures électriques FAAC 12 V~/24 V "
Les fonctions disponibles en Programmation avancée
sont les suivantes :
cS
-
(coup final en fermeture)
rS
-
(coup d'inversion en ouverture)
■ Raccorder une serrure électrique non FAAC générique
Si l'on utilise une serrure électrique NON FAAC généri-
que, procéder en suivant les instructions suivantes :
1. Brancher un relais d'interface 24 V " adéquat sur
la sortie programmable OUT1
2. Alimenter la serrure électrique avec un bloc d'ali-
mentation externe.
3. En Programmation avancée, programmer
me serrure électrique NON FAAC :
o1
11
=
.
E034
LAMP
J4
LOCK
o1
MOTEURS (J7-J8)
J8
Dans les installations avec un seul opérateur, connecter
le moteur électrique sur MOT1(J7).
Dans les installations à deux opérateurs, connecter :
- le moteur qui ouvre en premier à la borne MOT1
(J7).
- le moteur qui ferme en premier à la borne MOT2
(J8).
MODULE BASSE CONSOMMATION XLC
Le connecteur XLC est dédié au raccordement du
module basse consommation XLC (voir paragraphe
dédié dans le chapitre § Accessoires).
MODULE RADIO XF FDS/XF (RADIO+)
RADIO+
Le connecteur à embrayage rapide RADIO + est destiné
com-
aux modules radio FAAC modèle XF FDS/XF.
Pour la mémorisation des radio-commandes, voir §
Accessoires.
14
1 2
J7
MOT1
M1
XLC
532874 - Rev.B
1 2
MOT2
M2
