4.3 RACCORDEMENTS
i
Lors de l'insertion de connecteurs et de borniers
amovibles, faire attention à ne pas fléchir le circuit
imprimé pour ne pas endommager la carte.

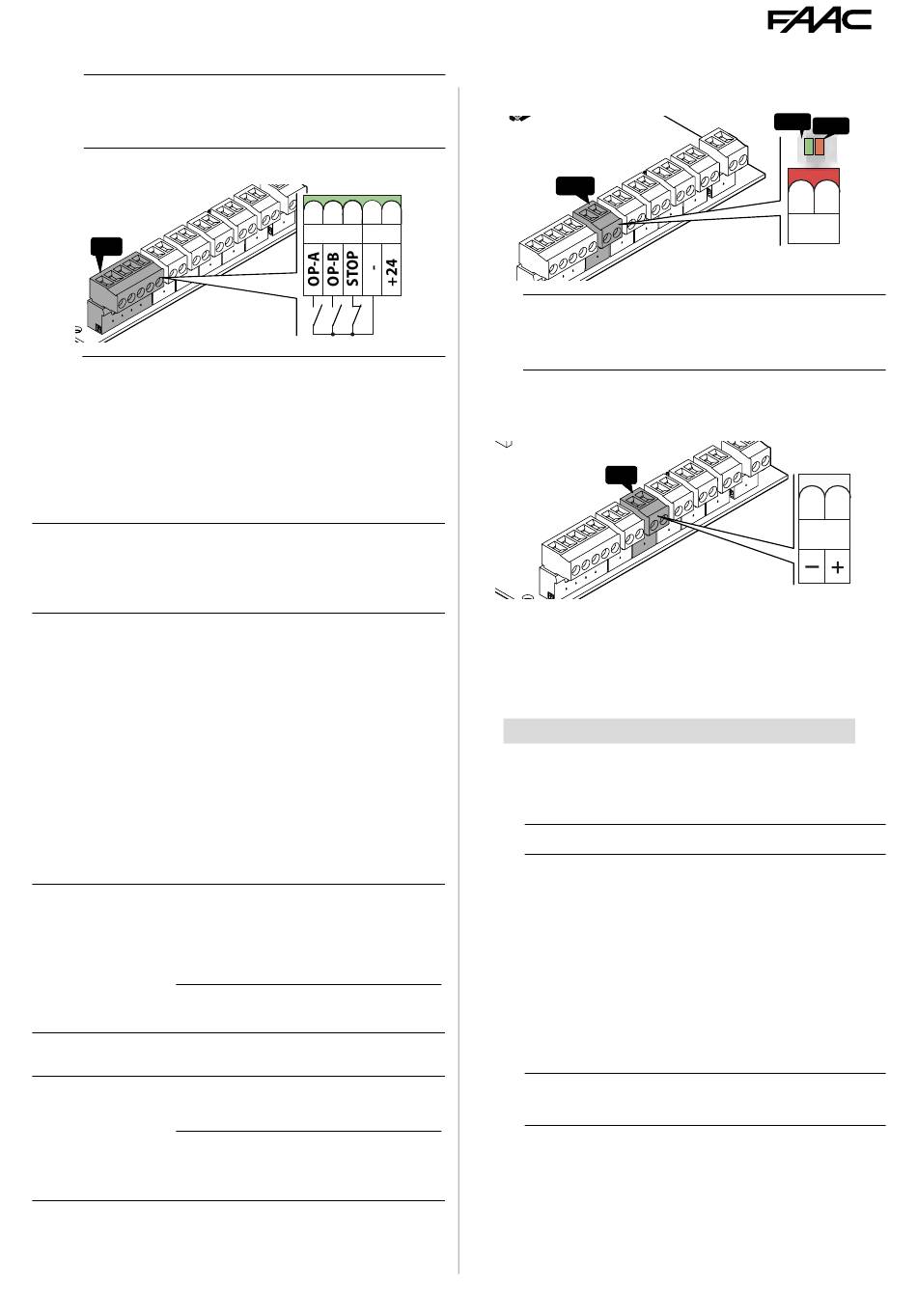

DISPOSITIFS DE COMMANDE (J5)
J5
i
Plusieurs contacts NO sur la même entrée doivent être
branchés en parallèle.
Plusieurs contacts NC sur la même entrée doivent être
branchés en série.
Voici une brève explication des entrées, l'effet d'une
commande peut varier en fonction de la logique de
fonctionnement et des fonctions de programmation.
Commande de manutention TOTALE.
OP-A
Contact NO, connecter un bouton ou un autre gé-
5
nérateur d'impulsions qui, enfermant un contact,
(IN1)
commande l'ouverture (OPEN) totale du portail.
Commande de manutention déterminée par la
logique de fonctionnement sélectionnée.
Contact NO, connecter un bouton ou un autre gé-
nérateur d'impulsions qui, en fermant un contact,
commande la fermeture (CLOSE dans les logiques
C et b) ou l' o uverture PARTIELLE (dans toutes les
OP-B
4
autres logiques) :
(IN2)
L' o uverture partielle est :
• 50% de l'ouverture complète, dans les installations
avec un seul moteur
• complète avec le vantail actionné uniquement par
le moteur 1, dans les installations à deux moteurs
Commande d'arrêt.
Contact NC, connecter un bouton ou un autre gé-
nérateur d'impulsions qui, en ouvrant un contact,
STOP
3
commande l'arrêt de l'automatisation.
(IN3)
i
Si l'entrée n'est pas utilisée, la ponter avec
le commun des contacts (-).
Négatif alimentation des accessoires et commun
2
-
des contacts
Positif alimentation accessoires 24 V" .
MAX 500 mA
i
1 + 24 V
Pour calculer l'absorption maximale,
consulter les instructions des différents
accessoires.
E034
DISPOSITIFS
5 4 3
2
1
IN1 IN2 IN3
i
Pour le raccordement et l'adressage, voir § Accessoires .
SORTIES (J2)
E034 a une sortie avec un négatif open-collector qui
est activé selon la fonction programmée dans o1.
Dans le tableau est indiquée la tension disponible dans
les bornes en fonction de l'état :
i
■ Fonction Failsafe
Le Failsafe est un test fonctionnel effectué à l'ouverture
du contact. Si le test échoue, la carte génère une
erreur et empêche tout actionnement.
Si le dispositif nécessite un test fonctionnel, connec-
ter le négatif à une sortie (OUT1) configurée comme
Failsafe (
négatif de l'alimentation des accessoires ( - - ).
i
13
BUS 2EASY
J10
Respecter la charge maximale de 300 mA.
Les bornes doivent rester libres si aucun dispositif
BUS 2easy n'est utilisé.
J2
État OUT
24 V "
Active
Non active
Circuit ouvert
Respecter la charge maximale : 24 V " avec 100 mA.
o1
01
=
en programmation avancée) au lieu du
L'absorption maximale de la sortie configurée comme
Failsafe est de 100 mA.
(J10)
DL5 DL6
BUS
OUT1
532874 - Rev.B
