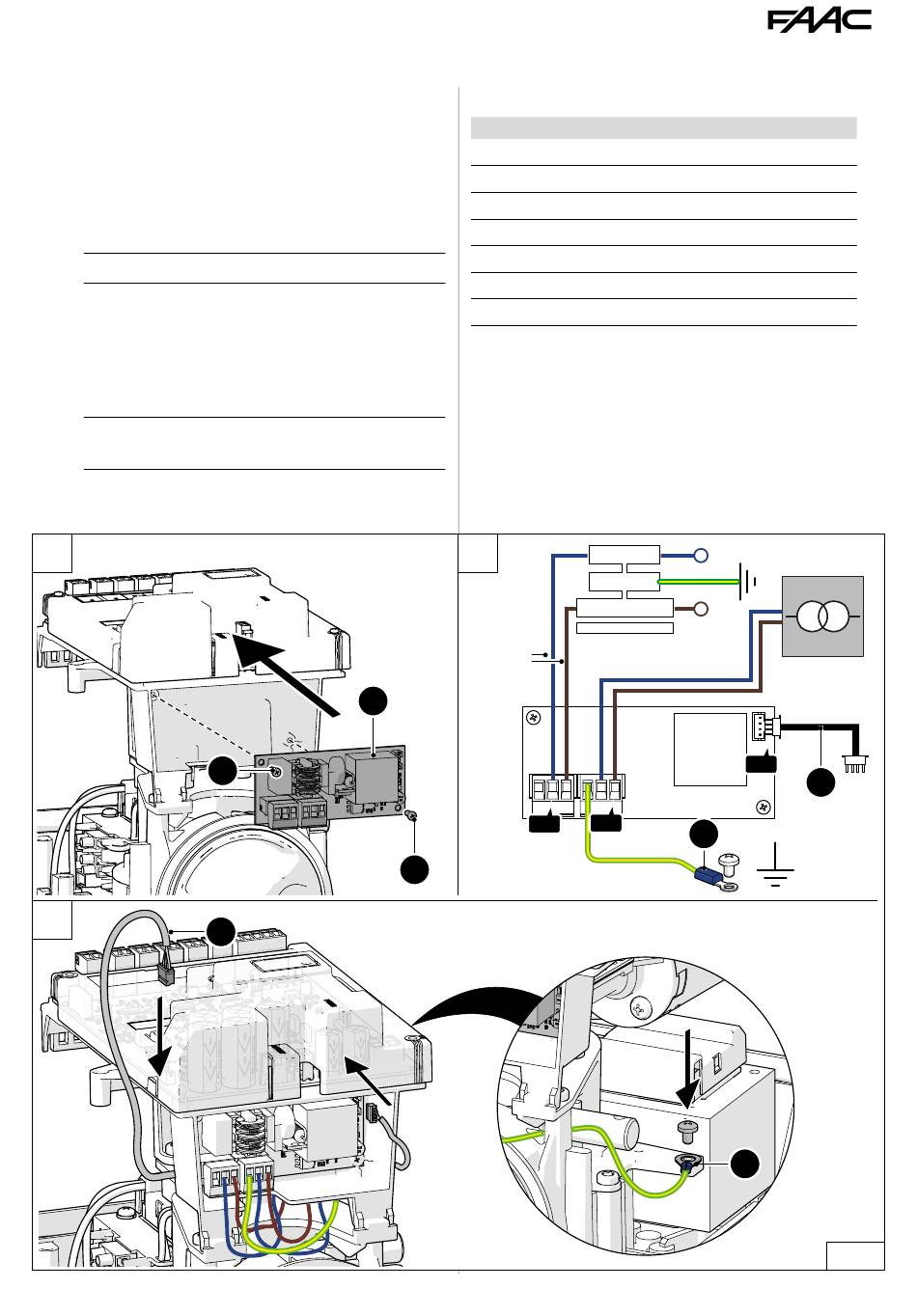

INSTALLER LE MODULE XLC SUR
L'ACTIONNEUR
1. En l'absence d'alimentation, fixer le dispositif XLC
A avec les vis B.
2. Débrancher la phase et le neutre du transformat-
eur du bornier d'entrée réseau et les connecter à
la borne J2.
3. Connecter phase et neutre du bornier d'entrée
réseau au connecteur J1
i
Pour ce raccordement, les câbles ne sont pas fournis.
4. Connecter le câble C :
- Enlever la protection en plastique prédécoupée
XLC de la protection de la carte.
- Raccorder le câble C au connecteur J3 et au
connecteur XLC de la carte.
i
Ne pas superposer les câblages basse tension au
module XLC.
1
3
E034
A
B
C
5. Effectuer la mise à la terre du module :
- Brancher le câble de terre D à la borne J2 et le
fixer à l'actionneur comme sur l'image 23-3.
Composants
A
Module XLC
Vis de fixation
B
C
Câble XLC
D
Vis et câble de terre fournis avec XLC
J1 Bornier amovible pour l'alimentation
J2 Bornier amovible pour transformateur
J3 Connecteur XLC pour E034
2
Non
230V -> 2.0A-250V
115V -> 4A - 120V
fournis
J1
B
41
N
L
J3
J2
D
D
C
23
532874 - Rev.B
