4.5 MONTER LA PROTECTION DE LA
CARTE

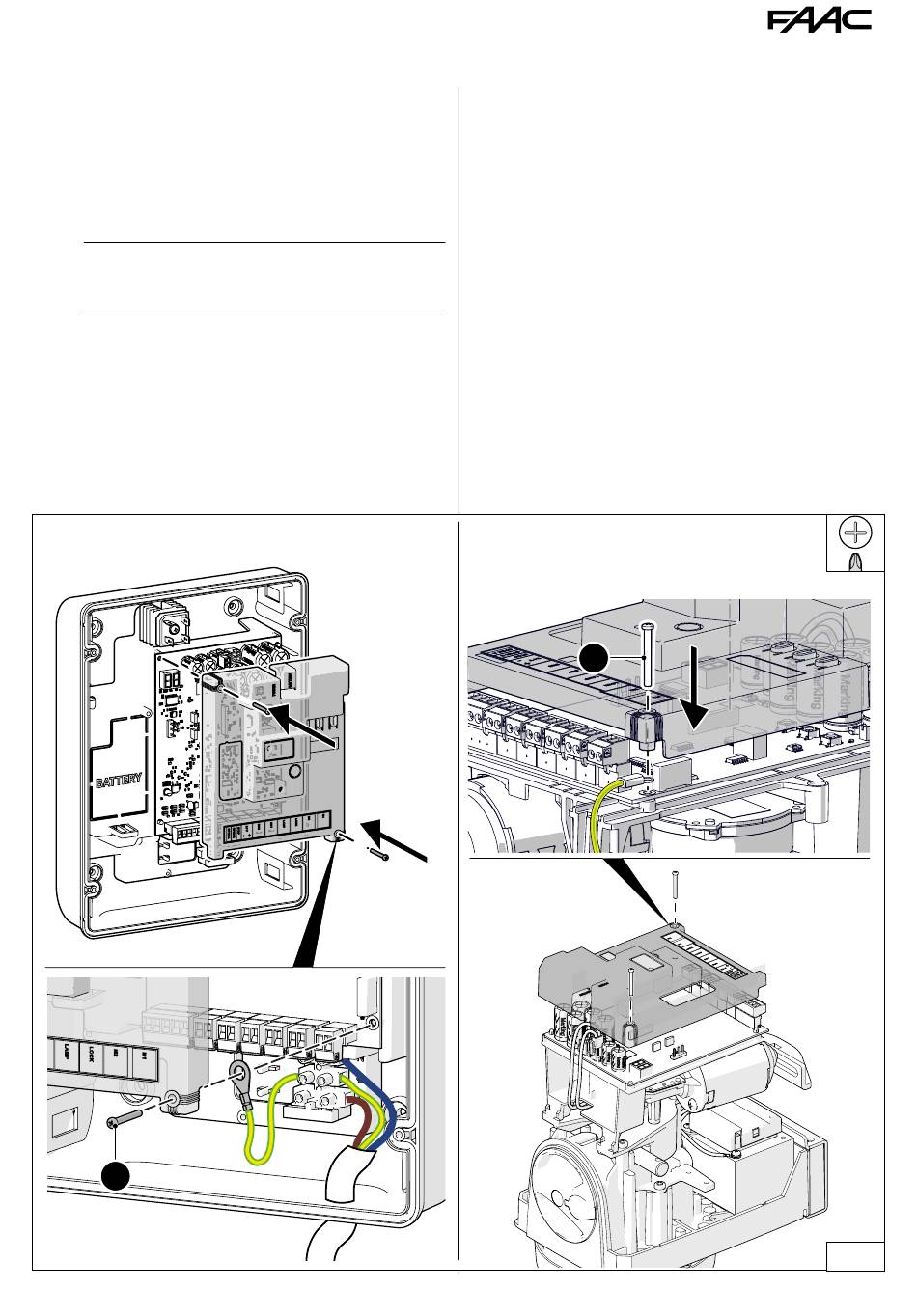

Après les raccordements, avant d'exécuter la program-
mation, remonter la protection.
En ce qui concerne 10 :
1. Contrôler que les câbles soient logés sans inter-
férences.
2. Fixer la protection avec les vis.
i
Lors de l'installation avec boîtier, utiliser la vis A de la
protection de la carte pour réaliser le raccordement
de terre.
E034 avec boîtier
A
E034
E034 intégrée dans l'actionneur
A
17
1
10
532874 - Rev.B
