Sommaire des Matières pour FAAC E034

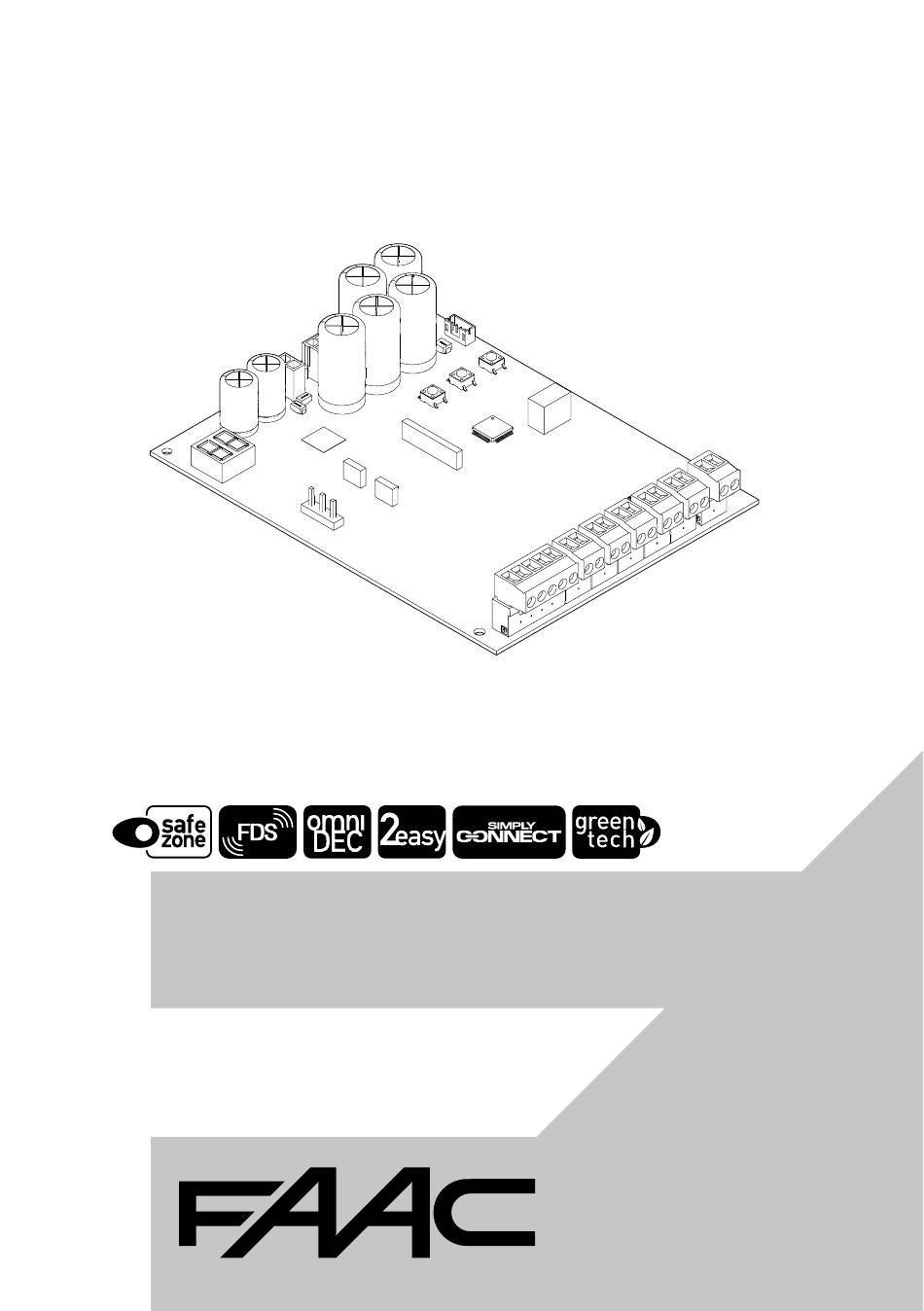

  • Page 1 E034...
  • Page 2 Traduction de la notice originale © Copyright FAAC S.p.A. depuis 2023. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, archivée ou dist- ribuée à des tiers ni copiée, sous tout format et avec tout moyen, qu’il soit électronique, mécanique ou par photocopie, sans le consentement...
  • Page 3 FDS et Simply Connect ....... . 34 4.1 Composants de la carte E034 ......11 Mémoriser les radio-commandes SLH/SLH LR .
  • Page 4 Panneaux solaires ........49  1 E034 532874 - Rev.B...
  • Page 5 1. INTRODUCTION AU MANUEL D'INSTRUCTIONS Ce manuel fournit les procédures correctes et les pres- AVERTISSEMENTS DE SÉCURITÉ POUR criptions pour l’installation et le maintien de E034 en L’INSTALLATEUR conditions de sécurité. Avant de commencer l’installation, lire et respecter En Europe, l’automatisation d'un portail rentre dans les instructions d’installation présentes et le livret «...
  • Page 6 (1) et étiquette C d'identification (portes coupe-feu). de la carte. - Il est interdit d'installer E034 dans des lieux à risque 2.2 UTILISATION PRÉVUE d'explosion et/ou d'incendie : la présence de gaz La carte électronique E034 est conçue pour comman- ou de fumées inflammables constitue un sérieux...
  • Page 7 Made in - Designed in Italy P/N..MMYY PROG NUMÉRO D'IDENTIFICATION P/N..MMYY PROG Étiquette Code produit numéro Identification produit progressif QR code instructions mois/année de production Étiquettes cartes électroniques Code d'identification X-E034-XXXXX mm/yy Modèle Mois/année de production 1 E034 532874 - Rev.B...
  • Page 8 ■ Ralentissement en fin de course ■ Alimentation avec batterie de secours de 24 V " La carte E034 peut effectuer le ralentissement à proxi- En l'absence d'alimentation de réseau, il est possible mité des positions d'ouverture et de fermeture, afin de d'utiliser la batterie d’urgence XBAT 24 (le chargeur...
  • Page 9 E Dispositif de protection sensible pour la détection de la présence, conçu et installé de manière à ce qu’une personne ne puisse pas être touchée par la porte en mouvement ■ Fonctions de sécurité de E034 Type de protec- Niveau de Niveau de Entrées...
  • Page 10 DONNÉES TECHNIQUES Si la carte est intégrée dans un actionneur, voir les données techniques correspondantes. Données techniques E034 230 V E034 115 V Tension d'alimentation de réseau 220-240 V~ @50/60 Hz 110-120 V~ @50/60 Hz Puissance max 350 W 340 W Puissance en mode veille* 4.4 W...
  • Page 11 4. Monter les serre-câbles adéquats. Mèche de perceuse Crayon RÉGLAGE de COUPLE - respecter le couple de serrage, si indiqué sur la figure. Ex. : Clé à six pans 7, réglée à 2.5 Nm 2.5 Nm 4 E034 532874 - Rev.B...
  • Page 12 étanchéité. ■ Monter le couvercle En ce qui concerne 6 : 1. Localiser le sens d'ouverture. 2. Insérer les charnières en faisant attention à leur sens d'insertion. 5 Ouverture à gauche Ouverture à droite 6 E034 532874 - Rev.B...

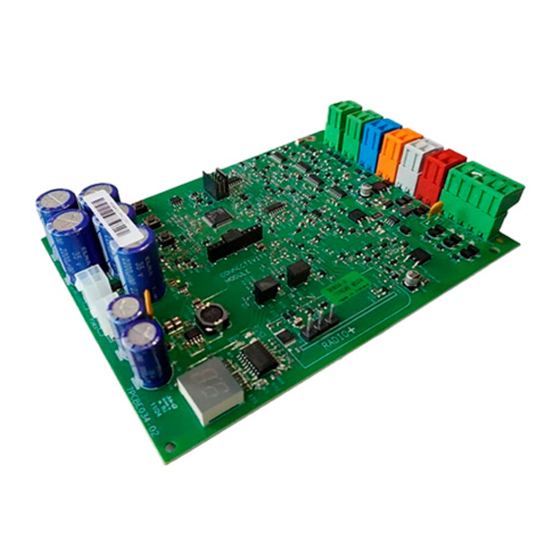

  • Page 13 4. INSTALLATION ÉLECTRONIQUE 4.1 COMPOSANTS DE LA CARTE E034 12 V 24 V " 24 V " 24 V " 15 W MAX POWER BATTERY LOCK LAMP OUT1 DL10 DL12 DL11 DL5 DL6 DL11 DL10 DL12 5 4 3 2 1...
  • Page 14 En ce qui concerne 9 : 1. En l'absence d'alimentation, retirer la protection E034 intégrée dans l'actionneur en plastique prédécoupée avec un outil approprié. 2. Placer le module ou le raccordement dans le loge- ment prévu à...
  • Page 15 (IN1) commande l'ouverture (OPEN) totale du portail. E034 a une sortie avec un négatif open-collector qui Commande de manutention déterminée par la est activé selon la fonction programmée dans o1. logique de fonctionnement sélectionnée.
  • Page 16 - le moteur qui ferme en premier à la borne MOT2 (J8). MODULE BASSE CONSOMMATION XLC LOCK E034 gère une serrure électrique pour verrouiller le vantail en position fermée. La serrure électrique est activée avant chaque ouver- Le connecteur XLC est dédié au raccordement du ture, quelle que soit la position du vantail.
  • Page 17 Pour le module, XUSB voir le paragraphe dédié au chapitre § Accessoires. Brancher le câble d'alimentation 3G (min. 1.5 mm max 2.5 mm L'utilisation du module XUSB est alternative au moduleSimply Connect. Effectuer les opérations en l'absence d'alimentation électrique. E034 532874 - Rev.B...
  • Page 18 ENTRÉES NC NON UTILISÉES La borne NC dédiée au STOP (IN3) doit être branchée ou pontée. Si la borne STOP est ouverte, elle empêche le fonction- nement de l'automatisme et le SETUP. 5 4 3 IN1 IN2 IN3 E034 532874 - Rev.B...
  • Page 19 2. Fixer la protection avec les vis. Lors de l'installation avec boîtier, utiliser la vis A de la protection de la carte pour réaliser le raccordement de terre. E034 avec boîtier E034 intégrée dans l'actionneur 10 E034 532874 - Rev.B...
  • Page 20 2. Si l'afficheur N'EST PAS orienté correctement, appuyer à nouveau sur la touche centrale - - pour modifier l'orientation. L'orientation de l'afficheur change à chaque répétition de cette opération. 3. Pour enregistrer l'orientation, appuyer sur une autre touche ou attendre 10 secondes. E034 532874 - Rev.B...
  • Page 21 4. Appuyer sur le bouton pour confirmer et passer à la fonction suivante. On procède de la même manière pour toutes les fon- ctions (voir  Menu de programmation avancée). E034 avec boîtier E034 intégrée dans l'actionneur 11 E034 532874 - Rev.B...
  • Page 22 NOMBRE DE MOTEURS charge la programmation correspondante par 1 moteur défaut). 2 moteur aucun actionneur FAAC 24 V " FORCE MOTEUR 1 412 24V, 413 24V, 415 24V, 390 24V 01…50 (niveaux ; 50 =force maximale) 392 C, 391E, S2500I...
  • Page 23 03 arrête puis ouvre 10 préclignotement puis fer- 04 en pause S0 (clignotant) demande de SETUP Si une fonction affiche la valeur , cela signifie qu'une programmation a été effectuée avec Simply Connect non disponible sur la carte. E034 532874 - Rev.B...
  • Page 24 (affiché uniquement si Mn = 2) activé Il définit l’ e space de ralentissement du vantail Désactiver cette fonction en présence connecté au MOTEUR 2 (% de la course totale). d'un portail léger. 00…99 (Délai de régulation : 1 %) E034 532874 - Rev.B...
  • Page 25 Délai de régulation : 1 min (si ), 1 s (si DEMANDE D'ENTRETIEN Active/désactive la demande d’ e ntretien quand le nombre de cycles programmé est atteint dans , nc, nd). les fonctions successives ( désactivée activée E034 532874 - Rev.B...
  • Page 26 Commande OPEN : - pendant la pause, elle bloque et l’OPEN suivant ferme. - pendant l’ouverture, elle bloque et l’OPEN suivant ferme. Intervention des photocellules en fermeture : - en pause, elle recharge le temps de pause. E034 532874 - Rev.B...
  • Page 27 L’intervention de la photocellule : - pendant le mouvement, commande l'inversion. ■ - SEMI-AUTOMATIQUE b Commande CLOSE (OPEN B) - pendant l'ouverture ou avec l'automatisme ouvert, elle commande la fermeture L’intervention de la photocellule : - pendant le mouvement, commande l'inversion. E034 532874 - Rev.B...
  • Page 28 En l'absence de butée mécanique d’arrêt, envoyer une commande OPEN A à l'endroit où vous souhaitez arrêter le vantail. ■ Fonctionnement temporisé Envoyer une commande OPEN A dès que le vantail atteint la butée mécanique d’arrêt. E034 532874 - Rev.B...
  • Page 29 Ralentissement Vantail1, Vantail2 Définir la largeur du ralentissement du vantail à proximité des positions ouvert/fermé. Le ralentissement permet de limiter les forces d'inertie et de réduire les vibrations du portail pendant l'arrêt. E034 532874 - Rev.B...
  • Page 30 (couple recommandé 3 Nm). 12 6.3 OPÉRATIONS FINALES Vérifier que les obligations liées à la livraison de l'in- stallation ont été effectuées (ou faire en sorte qu'elles soient effectuées) en considérant qu'elles correspon- dent à la carte installée/remplacée. E034 532874 - Rev.B...
  • Page 31 7. ACCESSOIRES 7.1 DISPOSITIFS BUS 2EASY L'effet de l'enclenchement de la cellule photoélectrique dépend de la logique de fonctionnement sélectionnée. La carte permet de connecter des dispositifs FAAC BUS 2easy (cellules photoélectriques, bords sensibles, dispositifs de commande et encodeur). OP/CL S i aucun accessoire n'est utilisé...
  • Page 32 2 fils sur le bornier BUS. 3. Inscrire les dispositifs (voir paragraphe dédié). 4. Effectuer le contrôle des dispositifs BUS 2easy (voir 14 paragraphe dédié). E034 532874 - Rev.B...
  • Page 33 OPEN A_1 sur les premier et deuxième OPEN A_2 ou OPEN A_3... *Stop NC génère un arrêt même au moment où le dispositif est débranché, si l’ o n ne souhaite pas ce fonctionnement, utiliser un "Stop". E034 532874 - Rev.B...
  • Page 34 ENTRÉES PROGRAMMATION AVANCÉE Dispositif de STOP avec contact NC 3 STOP Actif dans tous les états 2 (–) Dispositif de STOP de sécurité avec contact NC 3 STOP Actif dans tous les états (Failsafe) 1 OUT1 E034 532874 - Rev.B...
  • Page 35 INSTALLER LE MODULE RADIO XF FDS OU XF 1. Le module doit être inséré dans le connecteur E034 est équipé d'un système de décodage intégré uniquement avec la carte éteinte, en respectant le bicanal intégré qui nécessite l'installation d'un module côté...
  • Page 36 à mémoriser. La LED de la radiocomman- de clignote deux fois puis s’éteint (mémorisation réussie). 5. Relâcher les boutons. À la première utilisation du bouton mémorisé, enfoncer 2 fois de suite pour obtenir la commande. E034 532874 - Rev.B...
  • Page 37 à clignoter et dans un délai de 20 s, il est possible de mémoriser une nouvelle radio-commande). La procédure est terminée après 20 s sans aucune mémorisation et la LED RADIO s'éteint. Pour ajouter d'autres radio-commandes, il est nécessaire de répé- ter à partir de l’étape 1. E034 532874 - Rev.B...
  • Page 38 2. Relâcher le bouton, les deux LED s’éteignent. grammé en ■ Feu de signalisation Le feu est allumé en phase d’ouverture et d’automa- tisation ouverte et clignote en phase de fermeture (avec un pré-clignotement de 3 s avant de commencer la fermeture). E034 532874 - Rev.B...
  • Page 39 7.7 SIMPLY CONNECT XMB GSM Mobile, Bluetooth Low Energy Simply Connect nécessite un firmware E034 mis à jour à la version FW 1.0 ou suivante. Lorsque la programmation à partir de Simply Connect est en cours, la programmation à partir de la carte est inhibée.
  • Page 40 INSTALLER LE KIT BATTERIE SUR L’ACTIONNEUR Procéder comme suit (20) : 1. Mettre la batterie dans le logement et la fixer aux supports de fixation appropriés. 2. Exécuter les raccordements (voir les instructions correspondantes). 19 20 E034 532874 - Rev.B...
  • Page 41 Composants Module XLC Vis de fixation Câble XLC Vis et câble de terre* Étiquette d'identification J1 Bornier amovible pour l'alimentation J2 Bornier amovible pour transformateur J3 Connecteur XLC pour E034 *En option pour certaines installations 21 E034 532874 - Rev.B...
  • Page 42 XLC. Composants Module XLC Vis de fixation XLC Câble XLC J1 Bornier amovible pour l'alimentation J2 Bornier amovible pour transformateur J3 Connecteur XLC pour E034 230V -> 2.0A-250V 115V -> 4A - 120V fournis 22 E034 532874 - Rev.B...
  • Page 43 Pour ce raccordement, les câbles ne sont pas fournis. J2 Bornier amovible pour transformateur 4. Connecter le câble C : J3 Connecteur XLC pour E034 - Enlever la protection en plastique prédécoupée XLC de la protection de la carte. - Raccorder le câble C au connecteur J3 et au connecteur XLC de la carte.
  • Page 44 - L’afficheur de la carte affiche 2 points alternés ( tres formats). puis la mise à jour du FW commence automati- Micrologiciel (FW) Le FW de E034 est fourni par FAAC quement . dans un fichier comprimé. - L’afficheur de la carte affiche le pourcentage Fichiers valides Les noms des fichiers gérés sont com-...
  • Page 45 Présence erreurs/ Aucune erreur/ Erreurs/Alarmes Signal de carte défectueuse alarme alarmes Réception commande Au repos rouge Activité canal radio 1 rouge Activité canal radio 2 Réception commande Au repos =allumé =éteint =clignotement lent =clignotement rapide 24 E034 532874 - Rev.B...
  • Page 46 Erreurs, Alarmes, Infos  9 Aucune notification Carte en panne Effectuer le RESET. Si le problème persiste, remplacer la E034. Mode radio présent SLH, SLH LR, LC, RC, DS Mode radio présent FDS Vérifier le raccordement correct du codeur. Codeur 2 en panne Si le problème persiste, remplacer le codeur.
  • Page 47 Programmation en cours Une programmation, ex. entretien (à partir de Simply Connect). Effacement de toutes les données Carte de L’ e ffacement de toutes les données de la E034. a été exécuté. contrôle (i) Acquisition radio sur canal 1 en cours La mémorisation radio canal 1 est en cours.
  • Page 48 La procédure exécute : contraignantes, les opérations périodiques relatives à - rétablissement de toutes les valeurs par défaut la carte E034 pour maintenir l'automatisme dans des de la carte conditions d'efficacité et de sécurité. L'installateur/ - effacement du SETUP fabricant de la machine ont la responsabilité...
  • Page 49 être inférieure à 150 N statiques. Pour les appareils et l'opérateur connecté, voir les instructions spécifiques. Pour les composants non FAAC se référer à la documentation fournie par le constructeur. E034...
  • Page 50 à l'aide des boutons + + et - - . 4. À la fonction , régler la valeur en dizaines à l'aide des boutons + + et - - . 5. Quitter et enregistrer la programmation. E034 532874 - Rev.B...
  • Page 51 - Calculer la consommation quotidienne moyenne en watts de votre installation pour dimensionner le système d'alimentation à panneaux solaires. La carte E034 alimentée par batterie consomme en moyenne 2 W en veille, compte tenu de 10 ouvertures quotidiennes dans une installation typique, la consommation passe à...
  • Page 52 Cet appareil se recycle FAAC S.p.A. Soc. Unipersonale À DÉPOSER À DÉPOSER EN MAGASIN EN DÉCHÈTERIE Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 Points de collecte sur www.quefairedemesdechets.fr www.faac.it - www.faactechnologies.com Privilégiez la répara�on ou le don de votre appareil ! E034 532874 - Rev.B...
