Panneaux solaires
1
XBAT 24
■ RECOMMANDATIONS SUR L'INSTALLATION DE L'INSTALLATION
i
Les opérations doivent être effectuées exclusivement par un technicien qualifié et compétent.
NE PAS alimenter l'automatisme à énergie solaire si l'automatisme est connecté au réseau ou au XBAT 24, les deux
systèmes sont alternatifs et ne peuvent pas être utilisés en même temps.
- Calculer la consommation quotidienne moyenne en watts de votre installation pour dimensionner
le système d'alimentation à panneaux solaires. La carte E034 alimentée par batterie consomme en
moyenne 2 W en veille, compte tenu de 10 ouvertures quotidiennes dans une installation typique, la
consommation passe à 2.5 W.
- Compte tenu de 8 heures d'ensoleillement, un panneau de puissance au moins 6 fois supérieure à la
consommation moyenne est recommandé. Si le panneau reste au soleil moins de 8 heures, sa puissance
doit être augmentée proportionnellement : si les heures d'ensoleillement ne sont que de 4 heures, la
puissance doit être doublée.
- Les batteries doivent être dimensionnées en fonction de l'autonomie requise en l'absence d'insolation,
en raison du mauvais temps.
i
Une autonomie minimale de 4 jours est recommandée. Pour une autonomie supérieure, l'ampérage des batteries doit
être modifié proportionnellement.

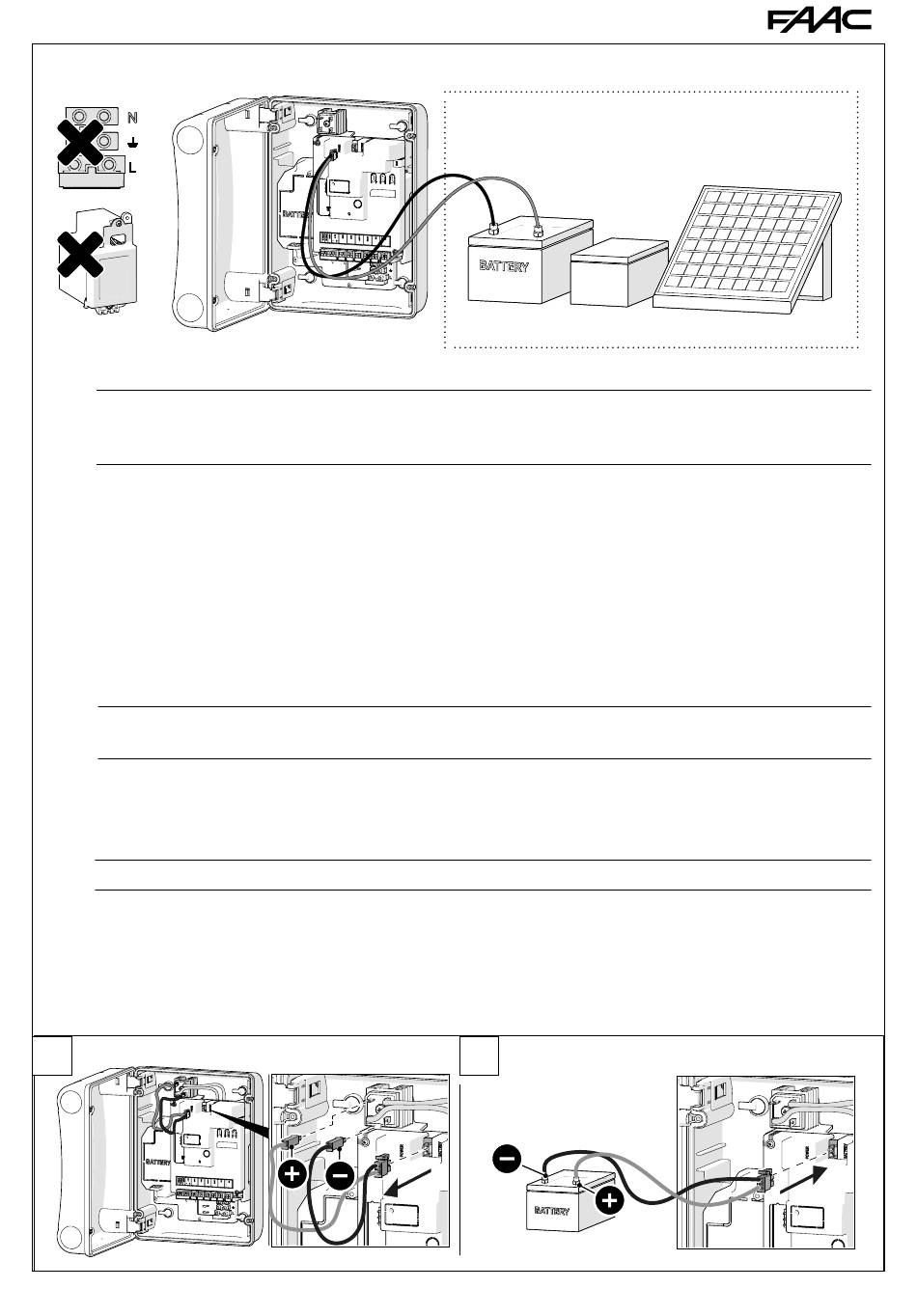

■ EFFECTUER LE RACCORDEMENT À LA CARTE
1. Débrancher le câble POWER.
2. Adapter les connecteurs faston pour les connecter au positif et au négatif de la batterie.
F
Respecter le négatif et le positif de la batterie, le rouge est positif et le noir est négatif.
3. Brancher à nouveau le câble au connecteur POWER.
1
E034
Non fournis
Régulateur
de charge
solaire
24 V "
Pack batterie
2
24 V "
49
Panneau solaire
532874 - Rev.B
