  • Page 1 E045S...
  • Page 2 Die Kunden dürfen nur für den Eigengebrauch Kopien anfertigen. Dieses Handbuch wurde 2021 veröffentlicht. © Copyright FAAC S.p.A. del 2021. Todos los derechos están reservados. No puede reproducirse, archivarse, distribuirse a terceros ni copiarse de ningún modo, ninguna parte de este manual, con medios mecánicos o mediante fotocopia, sin el permiso previo por escrito de FAAC S.p.A.

  • Page 3: Table Des Matières

    6.2 Programmation ........12  1 Données techniques E045S ......6 6.3 Logiques de fonctionnement .

  • Page 4: Déclaration De Conformité Ue

    DÉCLARATION DE CONFORMITÉ UE D'INSTRUCTIONS Ce manuel fournit les procédures correctes et les pre- Le Fabricant scriptions pour l’installation et le maintien de E045S en conditions de sécurité. Raison sociale : FAAC S.p.A. Soc. Unipersonale La rédaction du manuel tient compte des résultats Via Calari, 10 - 40069 Zola Predosa BOLOGNA de l’analyse des risques menée par FAAC S.p.A.

  • Page 5: Signification Des Symboles Utilisés

    CHAPITRE/PARAGRAPHE Ex. : §1.1 renvoie au § de choc, d'écrasement ou de cisaillement dû à la Paragraphe 1.1. présence de pièces mobiles  LED éteinte  LED allumée   LED clignotante  LED clignotante rapide E045S 532373 - Rev.B...

  • Page 6: Consignes De Sécurité

    La zone de travail doit être maintenue en ordre et ne doit pas être abandonnée sans surveillance. Ne pas porter de vêtements ou d'accessoires (écharpes, bracelets...) qui pourraient s'accrocher dans les parties en mouvement. Porter toujours les équipements de protection E045S 532373 - Rev.B...

  • Page 7: E045S

    - Il est interdit d'utiliser E045S en présence de dé- fauts/manipulations susceptibles de compromettre la sécurité. - Ne pas exposer E045S à des jets d'eau directs, quels qu'en soient le type et la dimension. - Ne pas exposer E045S à des agents chimiques ou environnementaux agressifs.

  • Page 8: Caractéristiques Techniques

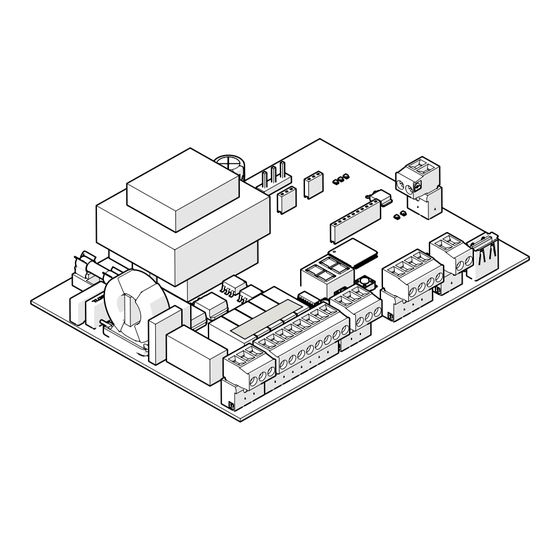

    3.5 CARACTÉRISTIQUES TECHNIQUES Données techniques E045S  1 E045S est une carte électronique conçue pour com- Tension d'alimentation de réseau 207…253 V~ 50/60 Hz mander un ou deux moteurs avec alimentation 230 V~ Puissance max mode veille : 4.3 W et puissance totale de 800 W (800 W se réfèrent à la...

  • Page 9: Exigences D'installation

    Protéger les jonctions de rallonge en utilisant les boîtes de dérivation avec un indice de protection IP 67 ou supérieur. La longueur totale des câbles BUS ne doit pas dépasser E045S 532373 - Rev.B...

  • Page 10: Composants

    Bornier amovible pour le raccordement de dispositifs de LED OP-A État d’ e ntrée OP-A commande LED OP-B État d’ e ntrée OP-B Connecteur (3 broches) pour module radio XF FAAC LED STOP État d’ e ntrée STOP Port USB-A LED USB Présence clé USB...

  • Page 11: Branchements

    CONNECTIVITY (Commande d'actionnement TOTAL) Contact NO, connecter un bouton ou un autre gé- 9 OP-A E045S fournit une alimentation 24 V " protégée contre nérateur d'impulsions qui, enfermant un contact, " 24 V les courts-circuits avec un courant maximum de 500 commande l'ouverture (OPEN) totale du portail.

  • Page 12: Serrure Électrique

    24 V 3 W max MOTEURS 60 W max E045S peut gérer une serrure électrique montée sur le 230 V~ vantail actionné par le moteur 1 pour bloquer le portail PE N L 2 3 4 5 6 7 8 9 10 11 en position fermée.

  • Page 13: Alimentation De Réseau

    , puis la version FW (ex. ), puis (demande de SETUP). Si le SETUP est déjà exécuté, l'écran affiche , puis l'état de l'automatisme (ex. Pour les signaux des LEDs et à l'écran, voir § Diagnostic. E045S 532373 - Rev.B...

  • Page 14: Programmation

    2. Choisir : désactivés = enregistrer les modifications apportées activés = NE PAS enregistrer les modifications apportées 3. Appuyer sur le bouton pour confirmer : l'affi- cheur revient à l'état de l'automatisme. E045S 532373 - Rev.B...
  • Page 15 été faite avec Simply Connect SENSIBILITÉ D’ANTI-ÉCRASEMENT non disponible sur la carte. (affiché uniquement si Cette fonction définit la vitesse à laquelle inter- vient l’anti-écrasement après la reconnaissance d’un obstacle. … (niveaux, =sensibilité maxi- male) E045S 532373 - Rev.B...

  • Page 16: Logiques De Fonctionnement

    Cette logique utilise uniquement la commande OPEN. OPEN lorsque l'automatisme est fermé, elle com- mande l'ouverture. L'automatisme se referme auto- matiquement après le temps de pause. OPEN durant la pause, elle recharge le temps de pause. OPEN ignorée durant l'ouverture. E045S 532373 - Rev.B...

  • Page 17: Semi-Automatique B

    , voir  Phases de SETUP). Si le SETUP ne démarre pas ou ne s'arrête pas avant la fin, la carte sort de la programmation avec clignotant sur l'écran : vérifier les ERREURS présentes (§ Diagnostic). E045S 532373 - Rev.B...

  • Page 18: Configurer Les Actionnements Et Les Temporisations

    à 2 vantaux, pour éviter les interférences et respecter le chevauchement éventuel. En PROGRAMMATION AVANCÉE Retard vantail en ouverture Cette fonction est utile dans l'automatisme à 2 vantaux, pour éviter les interférences et respecter le chevauchement éventuel. E045S 532373 - Rev.B...

  • Page 19: Mise En Service

    7.1 VÉRIFICATIONS FINALES 8.1 DISPOSITIFS BUS 2EASY 1. Vérifier que les forces générées par le portail se Des dispositifs FAAC BUS 2easy (photocellules, bords situent dans les limites admises par la réglemen- sensibles, dispositifs de commande) peuvent être tation. Utiliser un mesureur de courbe d'impact connectés à...

  • Page 20: Bords Sensibles Bus 2Easy

    OP EDGE Bord sensible en phase d’ o uverture L'activation d'un bord sensible provoque l'inversion du mouvement, qui peut être : - complète si iP = no en programmation - partielle (2 s) si iP = Y en programmation E045S 532373 - Rev.B...

  • Page 21: Dispositifs De Commande Bus 2Easy

    1 1 1 0 1 Open A_4 StopNC_2* 1 1 1 1 0 / 1 1 1 1 1 Open A_4 Close MOT2 MOT1 MOT1 MOT2 DL2 allumée = codeur branché sur MOT1 DL2 éteinte = codeur branché sur MOT2  5 E045S 532373 - Rev.B...

  • Page 22: État Du Bus 2Easy

    Photocellules par impulsion Open Photocellules en ouverture/fermeture Dispositif de commande Close Photocellules en ouverture Dispositif de commande Stop Bord sensible en fermeture Codeur vantail 2 Pas utilisé Bord sensible en ouverture État BUS 2easy Codeur vantail 1 6 E045S 532373 - Rev.B...

  • Page 23: Module Radio Xf

    8.2 MODULE RADIO XF RADIO-COMMANDES SLH/SLH LR Mémoriser la première radio-commande MASTER sur E045S est pourvu d'un système de décodage à deux la carte. Pour ajouter d'autres radio-commandes, ef- canaux intégré OMNIDEC qui peut mémoriser, via le fectuer la procédure d'apprentissage qui ne nécessite module radio XF, des radio-commandes FAAC des ty- pas d'accès à...

  • Page 24: Radio-Commandes Rc/Lc

    La procédure est terminée après 20 s sans d’autres mé- morisations (sur la carte la LED RADIO correspondante s'éteint). Pour ajouter d'autres radio-commandes, il est nécessaire de répéter à partir du point 1. E045S 532373 - Rev.B...

  • Page 25: Simply Connect

    SETUP et/ou modifications des paramètres de programmation), l'automatisme doit être surveillé et aucune personne non autorisée ne doit être présente. Simply Connect, nécessite un micrologiciel E045S mis à jour à la version FW 4.0 ou suivante. Lorsque la programmation à partir de Simply Connect est en cours, la programmation à...

  • Page 26: Chargement/Téléchargement

    9. CHARGEMENT/TÉLÉCHARGEMENT OPÉRATIONS DE TÉLÉCHARGEMENT Sur la carte E045S se trouve un port USB qui permet d'effectuer les opérations suivantes : A f f i - Fonction Nom fichier - Chargement des données à partir d'une clé USB cheur (CHARGEMENT) Téléchargement configuration carte...

  • Page 27: Diagnostic

    Canal 2 Omnidec (*) actif non active RADIO2 rouge Canal 2 Omnidec (*) actif non active (*) D'autres états ou significations de la LED sont indiqués dans le chapitre de l'accessoire auquel elle se réfère. E045S 532373 - Rev.B...

  • Page 28: Codes D'erreurs, Alarmes, Infos

    SETUP. Rétablir modifiés la programmation précédente ou Carte en panne Effectuer le RESET. Si le problème exécuter le SETUP. persiste, remplacer E045S. SETUP pas va- Effectuer le SETUP. lable/absent Co d e u r 2 e n Vérifier le raccordement correct du...
  • Page 29 Une programmation est en cours à en cours partir de Simply Connect. Effacement de L’ e ffacement de toutes les données toutes les don- de la E145S. a été exécuté. nées de la carte de contrôle E045S 532373 - Rev.B...

  • Page 30: Entretien Ordinaire

    Vérifier le fonctionnement correct des bords sensibles à la lignes directrices non contraignantes, les opérations détection d'un obstacle. périodiques relatives à la carte E045S pour maintenir Vérifier le fonctionnement correct de chaque paire de l'automatisation dans des conditions d'efficacité et photocellules.
  • Page 31 FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.faac.it - www.faacgroup.com E045S 532373 - Rev.B...
