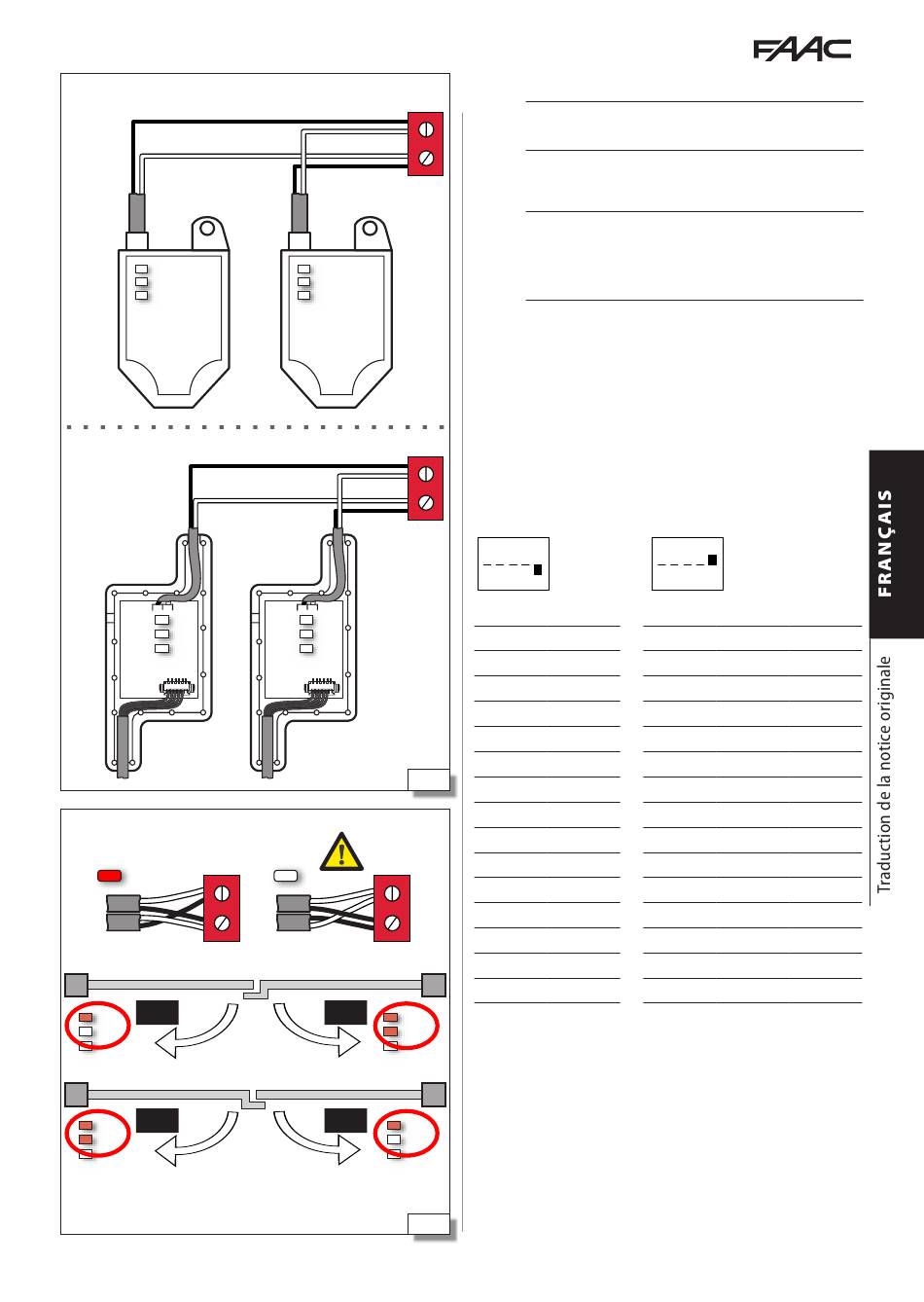

SAFEcoder
DL1
DL2
DL3
S800H ENC
DL1
DL2
DL3
Branchements corrects
DL1
MOT2
DL1
DL2
DL3
MOT1
DL1
DL2
DL3
DL2 allumée = codeur branché sur MOT1
DL2 éteinte = codeur branché sur MOT2
E045S
2EASY
DL1
DL2
DL3
2EASY
DL1
DL2
DL3
4
DL1
MOT1
DL1
DL2
DL3
MOT2
DL1
DL2
DL3
5
DISPOSITIFS DE COMMANDE BUS 2EASY
!
Ne pas utiliser la ligne BUS 2easy pour les commandes
d'arrêt d'urgence.
1. Configurer les DIP switches du dispositif pour
attribuer 1 ou 2 commandes.
i
Stop NC génère un arrêt même au moment où le
dispositif est déconnecté. Une commande (ex. :
OPEN A_1) doit être utilisée sur un seul dispositif
parmi ceux connectés.
2. Inscrire le dispositif (voir paragraphe dédié).
3. Effectuer la vérification des dispositifs BUS 2easy
(voir paragraphe dédié) et vérifier le fonctionne-
ment de l'automatisme conforme aux typologies
de dispositifs de commande installés.
7 Adressage Dispositifs de Commande
Légende : 0=OFF , 1=ON
Le DIP 5 active le dispositif pour 1 commande (OFF) ou 2 commandes
(ON)
ON
1 2 3 4 5
0 0 0 0 0 Open A_1
0 0 0 1 0 Open A_2
0 0 1 0 0 Open A_3
0 0 1 1 0 Open A_4
0 1 0 0 0 Open A_5
0 1 0 1 0 Stop
0 1 1 0 0 Stop NC_1
0 1 1 1 0 Stop NC_2
1 0 0 0 0 Close
1 0 0 1 0 Open B_1
1 0 1 0 0 Open B_2
1 0 1 1 0 Open B_3
1 1 0 0 0 Open B_4
1 1 0 1 0 Open B_5
1 1 1 0 0 /
1 1 1 1 0 /
19
ON
1 2 3 4 5
0 0 0 0 1 Open A_1 Open B_1
0 0 0 1 1 Open A_1 Open B_2
0 0 1 0 1 Open A_1 Stop
0 0 1 1 1 Open A_1 Close
0 1 0 0 1 Open A_2 Open B_1
0 1 0 1 1 Open A_2 Open B_2
0 1 1 0 1 Open A_2 Stop
0 1 1 1 1 Open A_2 Close
1 0 0 0 1 Open A_3 Open B_3
1 0 0 1 1 Open A_3 Open B_4
1 0 1 0 1 Open A_3 StopNC_1
1 0 1 1 1 Open A_3 Close
1 1 0 0 1 Open A_4 Open B_3
1 1 0 1 1 Open A_4 Open B_4
1 1 1 0 1 Open A_4 StopNC_2*
1 1 1 1 1 Open A_4 Close
532373 - Rev.B
