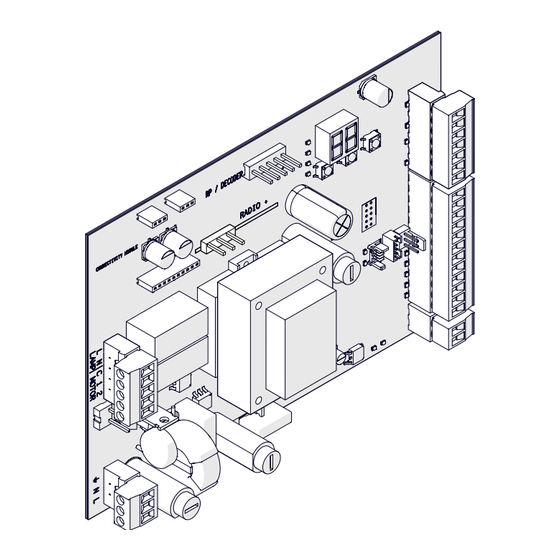

FAAC E781S LC Manuel D'utilisation

Masquer les pouces
Télécharger ce manuel
E781S LC
FR FR
loading

Manuels Connexes pour FAAC E781S LC

Sommaire des Matières pour FAAC E781S LC

  • Page 1 E781S LC FR FR...
  • Page 2 1.0. Par la suite, elles sont valables jusqu'à la publication d'une nouvelle révision. © Copyright FAAC S.p.A. depuis 2025. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, archivée ou dis- tribuée à des tiers ni copiée, sous tout format et avec tout moyen, qu’il soit électronique, mécanique ou par photocopie, sans le consentement...
  • Page 3 2. CARTE E781S LC ........
  • Page 4 Ce manuel fournit les procédures correctes et les prescriptions pour l’installation électronique de la carte E781S LC et fait partie intégrante des instructions d'installation et de maintenance du motoréducteur pour portails coulissants sur lequel elle E781S LC est assemblée en usine.
  • Page 5 C Code d'identification pour Simply Connect 2.2 UTILISATION PRÉVUE E781S LC est conçue pour le contrôle des motoréducteurs pour des portails coulissants à actionnement moto- risé avec mouvement horizontal, destinés aux locaux accessibles aux personnes et dont l'objectif principal est de permettre un accès sûr aux marchandises, aux véhicules ou aux personnes dans les bâtiments industriels,...
  • Page 6 - E781S LC pour 746 C / 844 C a la carte de lecture codeur montée à bord - E781S LC pour 740 C / 741 C a la carte de lecture codeur à distance RECONNAISSANCE DE L'AUTOMATISME La carte reconnaît le type de motoréducteur auquel elle est connectée : 746 C / 844 C ou 740 C / 741 C et...
  • Page 7 Simply Connect nécessite un module de connectivité XUSB (accessoire) Ce module, à embrayage E781S LC en alternative au module Simply Connect, permet la mise à jour FW de la carte à l'aide d'un dispositif de mémoire USB.
  • Page 8 (C) E Dispositif de protection sensible pour la détection de la présence, conçu et installé de manière à ce qu’une personne ne puisse pas être touchée par le vantail en mouvement E781S LC 532488 - Rev.A...
  • Page 9 ■ Fonctions de sécurité de E781S LC Type de pro- Niveau de N i v e a u d e tection selon performance performance Entrées Programmations Fonctions EN 12453 du dispositif E781S LC OP_H Commande homme mort sans au- Pl c A ou B –...
  • Page 10 3. INSTALLATION ÉLECTRONIQUE COMPOSANTS E781S LC VERSION 746 C / 844 C DISPLAY 8.8. EDOP + CONNECTIVITY DL10 EDOP RP/DECODER EDCL + EDCL DL20 RADIO + CL_H + — F OP_H DL21 OUT 2 OUT 1 +24 V +24 V...
  • Page 11 COMPOSANTS E781S LC VERSION 740 C / 741 C) DISPLAY 8.8. EDOP + CONNECTIVITY DL10 EDOP RP/DECODER EDCL + EDCL DL20 RADIO + CL_H + — F OP_H DL21 OUT 2 OUT 1 +24 V +24 V DL25 60 W max...
  • Page 12 - Le groupe carte installé sur 740 C / 741 C doit être en position horizontale. 1. Enlever les vis i de fixation (A). 2. Enlever la couverture. ■ 746 C / 844 C ■ 740 C / 741 C E781S LC 532488 - Rev.A...
  • Page 13 Contact NO. Connecter un dispositif de commande OUVERTURE PARTIELLE (dans toutes les autres logiques) sans auto-obturation. Le dispositif doit être activé 2 fois dans les 2.5 s. Le portail se déplace jusqu’à ce que la deuxième activation soit maintenue. E781S LC 532488 - Rev.A...
  • Page 14 500 mA max • bords sensibles avec contact NC actifs lors de l'ouverture et de la fermeture. E781S LC fournit une alimentation 24 V " protégée Si l’entrée n’est pas utilisée, il faut configu- contre les courts-circuits avec un courant maximum rer NC ...
  • Page 15 SORTIES PROGRAMMABLES OUT 2 MODULE RADIO XF FDS LC/XF/XF LC OUT 1 E781S LC dispose de deux sorties Open Collector qui sont activées selon les fonctions de programmation OUT active OUT pas active Le connecteur à embrayage rapide à 3 broches 0 V "...
  • Page 16 FAAC. Respecter le sens d'introduction indiqué dans la figure. MOTEUR Si l’on utilise un récepteur FAAC modèle RP, il est conseil- Le moteur est branché à l’usine. lé d’installer l’antenne externe. SIMPLY CONNECT Insérer le module dans les connecteurs à...
  • Page 17 20 cm. Connecter à la borne PE du bornier J3. TERRE (précédemment connectée) NEUTRE PHASE ~ 20 cm Fixer la cosse sur la prise de terre du motoréducteur avec une vis et une rondelle fournies avec l'équipe- ment. E781S LC 532488 - Rev.A...
  • Page 18 2. Serrer au moyen des vis C et des écrous D, puis fixer sur le plan au moyen des vis E. ■ 740 C / 741 C 1. Couper les passe-câbles sur mesure pour l'intro- duction des câbles électriques. E781S LC 532488 - Rev.A...
  • Page 19 Après les raccordements, avant d'exécuter la programmation, monter la protection. 1. Contrôler que les câbles soient logés sans interférences. 2. Monter la protection et fixer avec les vis (A). ■ 746 C / 844 C ■ 740 C / 741 C E781S LC 532488 - Rev.A...
  • Page 20 à l'aide des LED sur E781S LC. La LED d'un fin 8. Vérifier le fonctionnement correct de la faible de course s'éteint lorsque le vantail atteint la position consommation (voir§...
  • Page 21 Délai de régulation : 1 s L'afficheur reprend son fonctionnement normal lors- 1 . 0 9 . 5 … Délai de régulation : 10 s qu'un bouton est enfoncé ou après une commande de manutention. E781S LC 532488 - Rev.A...
  • Page 22 = plusieurs bords sensibles avec contact NC, connectés en série actifs à l'ouverture et à la fermeture * Les bords sensibles XT S 868 - XR S 868 permettent d’activer le Failsafe (fonction en programmation avancée) E781S LC 532488 - Rev.A...
  • Page 23 1 %) FAILSAFE SUR LES PHOTOCELLULE = non activé = activé sur l’ e ntrée FSW OP = activé sur l’ e ntrée FSW CL = activé sur l’ e ntrée FSW OP et FSW CL E781S LC 532488 - Rev.A...
  • Page 24 DIZAINES DE CYCLES Affiche les dizaines de cycles effectuées. … (programmable si Pour réinitialiser le compteur de cycles et - - pendant 5 s. : appuyer sur SORTIE DE LA PROGRAMMATION (voir  en programmation de base) E781S LC 532488 - Rev.A...
  • Page 25 Il est possible d’interrompre le setup en activant le STOP. Si le setup ne démarre pas ou ne se termine pas, l’écran revient à clignotant. Avant de répéter le Setup, résoudre les ERREURS présentes (chapitre § Diagnostic). E781S LC 532488 - Rev.A...
  • Page 26 Inversion du mouvement sur un obstacle Définir si l’inversion sur obstacle doit être complète ou partielle. Le comptage des obstacles consécutifs est activé uni- quement avec l’inversion complète ( E781S LC 532488 - Rev.A...
  • Page 27 - démarrer la programmation depuis Simply Connect Les accessoires non LC éventuellement présents sur l'installation ne sont pas utilisables pour réveiller la carte de la faible consommation et pourraient compromettre la consommation d'énergie du système. E781S LC 532488 - Rev.A...
  • Page 28 - connecter le négatif des émetteurs à photocellules à une sortie (OUT1/OUT2) configurée comme Fail- ) au lieu qu’au ( - - ) safe ( - configurer le Failsafe ( L’absorption maximale de la sortie configurée comme Failsafe est de 100 mA. E781S LC 532488 - Rev.A...
  • Page 29 Failsafe sur l'entrée EDOP actif en ouverture Failsafe sur l'entrée EDCL 11 OUT1 / 12 OUT2 Failsafe sur les entrées EDOP et EDCL 22 EDCL + 21 EDCL – actif en fermeture (Failsafe) 11 OUT1 / 12 OUT2 E781S LC 532488 - Rev.A...
  • Page 30 STOP actif dans tous les états 6/7/8 (–) Dispositif de STOP de sécurité avec contact NC Failsafe sur l’ e ntrée STOP 5 STOP actif dans tous les états 11 OUT1 / 12 OUT2 (Failsafe) E781S LC 532488 - Rev.A...
  • Page 31 5.4 DISPOSITIFS BUS 2EASY récepteur respectif ( voir tableau). La carte permet de connecter des dispositifs FAAC L’émetteur et le récepteur d’un couple de photocellules Bus 2easy (photocellules, bords sensibles, dispositifs doivent avoir le même réglage que les DIP-switches. de commande).
  • Page 32 OPEN A_1 sur les premier et deuxième OPEN A_2 ou OPEN A_3... *Stop NC génère un arrêt même au moment où le dispositif est dé- branché, si l’ o n ne souhaite pas ce fonctionnement, utiliser un "Stop". E781S LC 532488 - Rev.A...
  • Page 33 ( 3 ). Relâcher le bouton, le display affiche à nouveau l’état Bus 2easy. 3. Pour vérifier le fonctionnement des dispositifs inscrits, activer chaque dispositif individuellement et vérifier l’allumage du segment correspondant. E781S LC 532488 - Rev.A...
  • Page 34 5.5 LAMPE TÉMOIN/LUMIÈRE DE COUR- 5.6 SYSTÈME RADIO TOISIE, FEU DE SIGNALISATION, E781S LC est équipé d'un système de décodage SERRURE ÉLECTRIQUE intégré bicanal intégré qui nécessite l'installation d'un module radio, XF FDS LC ou XF/XF LC de votre Ne pas dépasser la charge maximale de la sortie (24 V " , choix, permettant de mémoriser différents types de...
  • Page 35 - immédiatement lumière fixe = PAS Master ter d'autres radio-commandes, il est nécessaire de répéter à partir de l’étape 1. Chaque fois qu'on mémorise un nouveau Master sur la carte, on désactive d'éventuelles radio-commandes SLH/SLH LR déjà en service. E781S LC 532488 - Rev.A...
  • Page 36 A qu’en OPEN B/CLOSE. La procédure d'effacement n'est active que lorsque l'afficheur indique l’état de l’automatisme. 1. Appuyer sur le bouton - - ou et ne pas le relâcher jusqu’à la fin de la séquence LED : E781S LC 532488 - Rev.A...
  • Page 37 Il est possible de connecter les cartes de contrôle de deux RADIO + CLOSE motoréducteurs pour actionner deux vantaux opposés. Une des cartes est définie Primaire, l’autre Secon- E781S LC daire. Dans le fonctionnement, la carte Primaire pilote primaire FAILSAFE également la carte secondaire. L’anti–écrasement BUZZER est actif sur chaque automatisme et commande l’in-...
  • Page 38 7. DIAGNOSTIC LEDS D’ÉTAT SUR LA CARTE ■ E781S LC (746 C / 844 C) ■ E781S LC (740 C / 741 C) 8.8. 8.8. DL10 DL10 RP/DECODER RP/DECODER RADIO + RADIO + DL20 DL20 DL21 DL21 DL25 DL25 DL24...
  • Page 39 La gestion radio est exclusivement via Simply Connect. SETUP empêché Vérifier que le contact STOP n’ e st pas ouvert. Codeur en panne Vérifier le raccordement correct du codeur. Si le problème persiste, remplacer le codeur. E781S LC 532488 - Rev.A...
  • Page 40 MiniDec/DECODER/RP. Enregistrement Bus 2easy en cours La procédure d’inscription est en cours. Erreur lecture bords sensibles Échec du test Failsafe des bords sensibles. Vérifier les raccordements, la pro- grammation, le fonctionnement correct des dispositifs. E781S LC 532488 - Rev.A...
  • Page 41 Programmation en cours Une programmation est en cours à partir de Simply Connect. Effacement de toutes les données Carte de L’ e ffacement de toutes les données a été exécuté sur E781S LC. contrôle E781S LC 532488 - Rev.A...
  • Page 42 Fusible alimentation de réseau F 5A (230 V~)/F 10A (115 V~) , accéder à la fonction et appuyer sur Fusible d'alimentation des accessoires T 0.8A et - - pendant 5 s. Fusible d'alimentation à commutation F 2A E781S LC 532488 - Rev.A...
  • Page 43 Vérifier le raccordement du codeur. Vérifier la présence d'erreurs du codeur. Le portail est en faible consommation et la commande Vérifier que le dispositif de commande/radio-commande utilisé est de type LC. open n'a aucun effet E781S LC 532488 - Rev.A...
  • Page 44 (non fourni), il est possible de charger le micrologiciel Cette procédure est disponible lorsqu'un FW plus (FW) sur la carte. Le FW de E781S LC est fourni par récent que celui de la carte est présent sur la clé USB.
  • Page 45 Cette logique utilise uniquement la commande OPEN. grammation : OPEN lorsque l'automatisme est fermé, elle commande l'ouverture. - fermeture immédiate OPEN lorsque l'automatisme est ouvert, elle commande la ferme- - arrêt immédiat et ouverture au désengagement des photocellules ture. E781S LC 532488 - Rev.A...
  • Page 46 OPEN suivant inverse le mouvement. OPEN lorsque l'automatisme est fermé, elle commande l'ouver- Intervention des Photocellules en fermeture pendant la pause, ture. L'automatisme se referme automatiquement après le temps commande la fermeture - pendant l’ouverture, elle réserve la E781S LC 532488 - Rev.A...
  • Page 47 fermeture - pendant la fermeture, elle commande l’ o uverture, puis ferme immédiatement.
  • Page 48 Cet appareil se recycle FAAC S.p.A. Soc. Unipersonale À DÉPOSER À DÉPOSER EN MAGASIN EN DÉCHÈTERIE Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 Points de collecte sur www.quefairedemesdechets.fr www.faac.it - www.faactechnologies.com Privilégiez la répara�on ou le don de votre appareil ! E781S LC 532488 - Rev.A...
