Type 8202 ELEMENT neutrino
Calibrer l'appareil avec un écran de contrôle de process 7" Type ME61
1
5 4
2
3

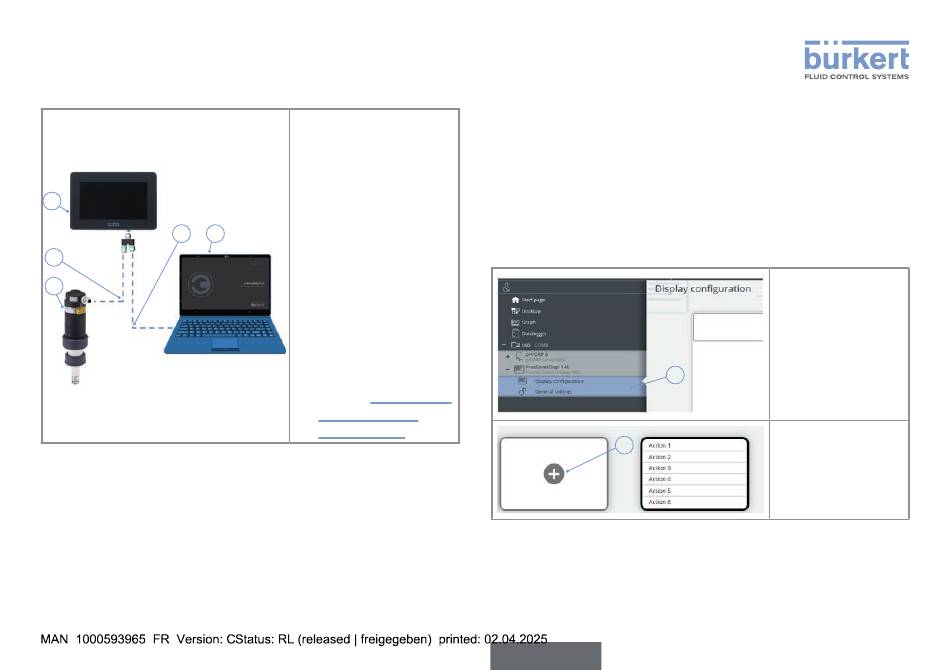

Fig. 17 : Exemple d'agencement pour le réglage de l'action
d'étalonnage sur l'écran de contrôle de process 7"
Type ME61
Le réglage de l'action d'étalonnage nécessite un PC avec
le logiciel Bürkert Communicator Type 8920, mais l'action
d'étalonnage sera par la suite accessible directement par l'écran
de contrôle de process 7" Type ME61, sans utiliser de PC et le
logiciel Bürkert Communicator Type 8920.
68
1. Écran de contrôle
de process 7"
Type ME61
2. Câble büS.
3. Type d'appareil 8202
ELEMENT neutrino
IO-Link-büS
4. PC avec le logiciel
Bürkert Communi-
cator Type 8920
5. clé büS, câble et
alimentation élect-
rique à partir d'un kit
d'interface USB-büS
Type 8923 (voir
chapitre« 20. Pièces
de rechange et
accessoires »
16.2.2. Définition d'une valeur de process
affichée
Avant d'enclencher le réglage de l'action d'étalonnage, s'assurer
qu'une valeur de process du capteur est définie et affichée
par l'écran de contrôle de process 7" Type ME61. Pour plus
d'informations, se reporter au manuel d'utilisation du Type ME61.
Si aucune valeur de process du capteur n'est définie ou affichée,
procéder comme suit :
2
français
1. Sélectionner la
configuration
d'affichage de
l'écran de con-
trôle de process
7" Type ME61
1
2. Cliquer sur « + »
pour ajouter
une ou plus-
ieurs vues
