Type 8202 ELEMENT neutrino
Installation et câblage
5.4. Installer la sonde sur le support
(sans fluide)
Tête de sonde
H
Cale
Bague d'étanchéité
A

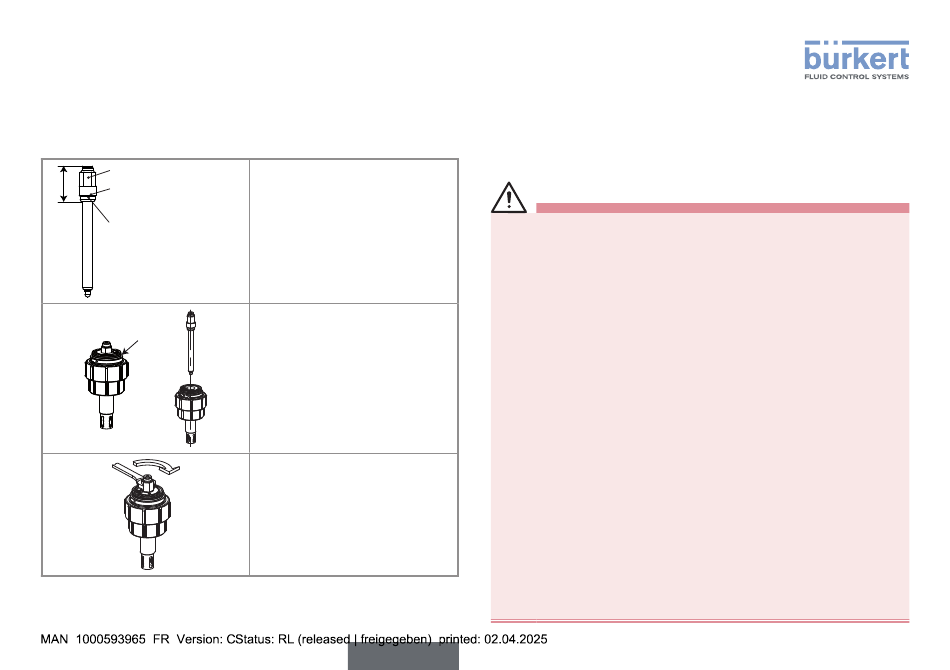

Fig. 9 : Installer la sonde sur le support (sans fluide)
→ Vérifier que la dimension
H de la sonde est com-
prise entre 34 et 46 mm. Si
nécessaire, utiliser une cale
pour ajuster la hauteur.
→ Retirer le bouchon de pro-
tection de la sonde.
→ Vérifier que la bague
d'étanchéité A est en bon
état et qu'elle est correct-
ement positionnée dans la
rainure sur le support.
→ Insérer la sonde sur le
support depuis le haut.
→ Serrer la tête de la sonde à
l'aide d'une clé appropriée
à un couple de 2 Nm.
français
6. INSTALLATION ET CÂBLAGE
6.1. Consignes de sécurité
DANGER
Risque de blessure dû à la pression dans l'installation
▶ Stopper la circulation du fluide et évacuer la pression des
conduites avant de desserrer les raccordements au process.
Risque de blessure dû à une décharge électrique.
▶ Si un appareil est installé dans un environnement humide ou
en extérieur, toutes les tensions électriques doivent être de
35 V CC max.
▶ Avant d'intervenir sur l'installation ou l'appareil, couper
l'alimentation électrique de tous les conducteurs et isoler l'appareil.
▶ Tout équipement connecté à l'appareil doit présenter une
double isolation par rapport au réseau de distribution, con-
formément à la norme UL/EN 61010-1.
▶ Respecter la réglementation en vigueur en matière de
prévention des accidents et de sécurité relative aux appareils
électriques.
Risque de blessure dû à la nature du fluide.
▶ Respecter la réglementation en vigueur en matière de préven-
tion des accidents et de sécurité relative à l'utilisation des
fluides agressifs.
Risque de blessure dû à des températures élevées du fluide.
▶ Porter des gants de sécurité pour manipuler l'appareil.
