Installation électrique
7. INSTALLATION ÉLECTRIQUE

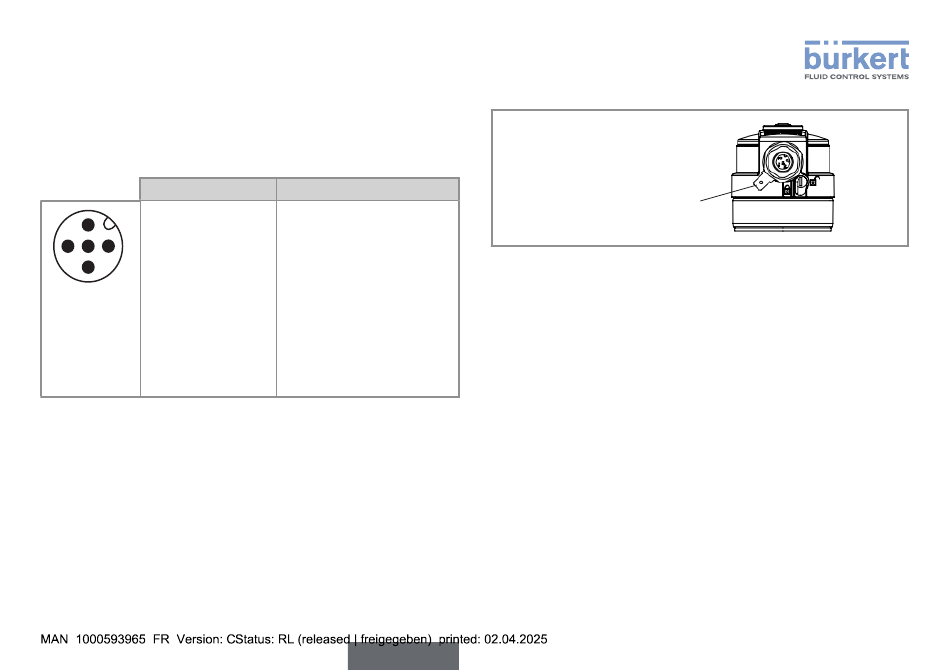

Pour communiquer en büS / CANopen ou IO-Link, le câblage
suivant doit être effectué :
büS/CANopen
• Broche 1 : CAN
2
5 • Broche 2 :
3 1
12...36 V CC
4
• Broche 3 : GND
(masse)
• Broche 4:
CAN_H
• Broche 5:
CAN_L
L'appareil commute automatiquement de büS à IO-Link selon le
maître qui y est câblé.
Si disponible, connecter le connecteur de mise à la terre à la
terre locale.
IO-Link
• Broche 1 : L+ de
shield l'alimentation
• Broche 2 : Ne pas
utiliser
• Broche 3 : L- de
l'alimentation
• Broche 4: C/Q
• Broche 5: Ne pas
utiliser
français
Connecteur de terre
