Type 8202 ELEMENT neutrino
Capteur – Parameter
10.1. Définir les paramètres du capteur
Il est possible de définir :
• Type de capteur
• Type de mesure
• Fréquence du réseau
10.1.1. Capteur
→ Pour définir le type de capteur, aller à
Parameter Capteur.
→ Choisir entre les types de capteur
10.1.2. Type de mesure
Mesure symétrique
La mesure symétrique est une mesure différentielle : Dans ce
type de mesure, la bague en acier inoxydable du support de
capteur sert de référence.
(2)
(1)
(1) Électrode de mesure
(2) Électrode de référence
(3)
(3) Installation acier inoxydable

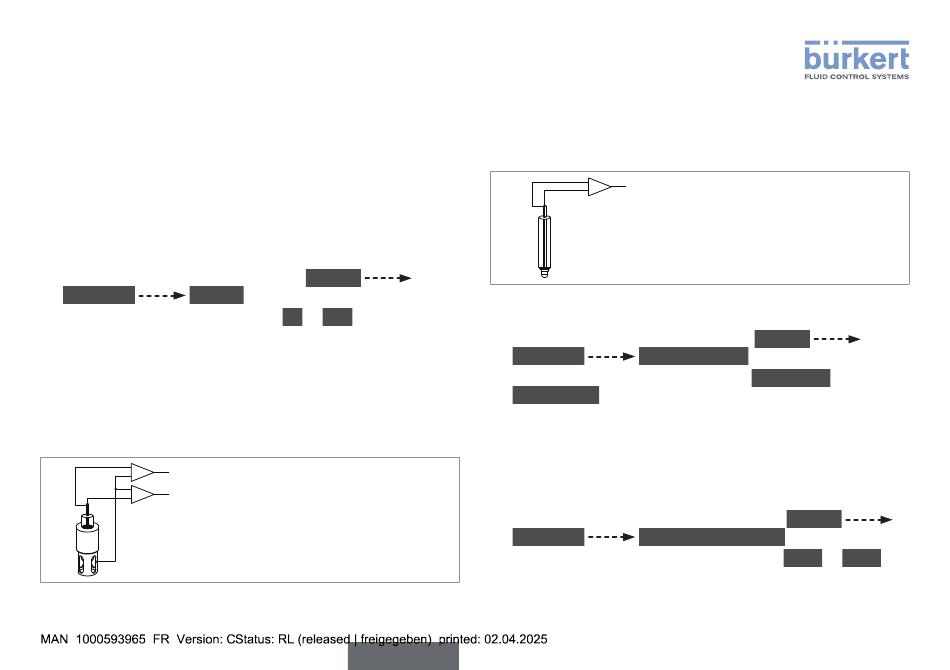

Fig. 14 : Schéma de principe de la mesure symétrique
Capteur
pH et ORP.
français
Mesure asymétrique
Dans la mesure asymétrique, la mesure se fait par rapport à
l'électrode de référence.
(2)
(1)
(1) Électrode de mesure
(2) Électrode de référence
Fig. 15 : Schéma de principe de la mesure asymétrique
→ Pour définir le type de mesure, aller à
Parameter Type de
→ Sélectionner le type de mesure entre
Asymétrique.
10.1.3. Fréquence du réseau
Ce paramètre est utilisé pour sélectionner la fréquence du
réseau électrique, 50 Hz ou 60 Hz. Cette fréquence est filtrée par
l'appareil pour garantir des mesures stables.
→ Pour définir la fréquence du réseau, aller à
Parameter Fréquence du
→ Sélectionner la fréquence du réseau entre
Capteur
mesure.
Symétrique et
Capteur
réseau.
et 60 Hz.
50 Hz
