FICHE TECHNIQUE
Type 8110
Peut être associé à
Type 2030
Vanne à membrane 2/2
à actionnement pneu-
matique avec corps en
plastique
Type 8644
Système d'automati-
sation électropneuma-
tique AirLINE
Type 2301
Vanne de régulation
pneumatique à siège
droit 2 voies ELEMENT
Type 8619
multiCELL - Transmet-
teur/contrôleur multica-
nal, multifonction
1000097341 | Standard | FR | fr | 202109 | 12
© Christian Bürkert GmbH & Co. KG, sous réserve de modifications

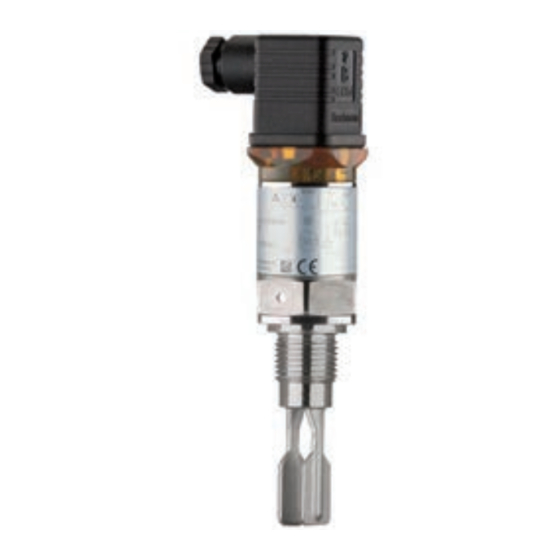

Détecteur de niveau limite à lames vibrantes
• Pour un usage universel comme la détection du niveau limite ou la
protection contre la marche à vide
• Montage sans réglage
• Taille minimale
• Disponible en version IO-Link
Les variantes de produits décrites dans la fiche technique peuvent différer de la présentation et de la description du
produit.
Description du Type
Le 8110 est un détecteur de niveau à lames vibrantes pour liquides comme
élément de capteur.
Il est destiné à un usage industriel dans tous les domaines de la technique de
procédés et peut être utilisé dans les liquides. Les applications typiques sont
la protection anti-débordement et la protection contre la marche à vide.
La plus petite lame vibrante (40 mm de long) est destinée aux bacs de réten-
tion, aux réservoirs ou aux canalisations.
Grâce à son système de mesure simple et robuste, on peut utiliser le 8110
quasiment indépendamment des propriétés chimiques et physiques du
liquide. Il fonctionne également dans des conditions de mesure difficiles telles
que turbulences, bulles d'air, formation de mousse (ne convient pas pour me-
surer l'épaisseur de la mousse elle-même), colmatages, vibrations externes
ou variations de produits.
L'interface numérique IO-Link permet un transfert de données bidirectionnel
avec n'importe quel maître IO-Link. L'accès aux données se fait à l'aide d'un
IODD standardisé. IO-Link est conforme à la spécification version 1.0.
Consulter la page web du produit
Publicité
Table des Matières
Manuels Connexes pour Burkert 8110
Sommaire des Matières pour Burkert 8110
- Page 1 Système d'automati- La plus petite lame vibrante (40 mm de long) est destinée aux bacs de réten- sation électropneuma- tion, aux réservoirs ou aux canalisations. tique AirLINE Type 2301 Grâce à son système de mesure simple et robuste, on peut utiliser le 8110 quasiment indépendamment des propriétés chimiques et physiques du Vanne de régulation liquide. Il fonctionne également dans des conditions de mesure difficiles telles pneumatique à siège...
-
Page 2: Table Des Matières
Type 8110 Table des matières Caractéristiques techniques générales Versions du produit 2.1. Détecteur de niveau à lames vibrantes avec sortie transistor PNP ..................4 2.2. Détecteur de niveau à lames vibrantes avec sortie détecteur électronique statique ............4 2.3. Détecteur de niveau à lames vibrantes avec sortie IO-Link ....................5 Matériaux... -
Page 3: Caractéristiques Techniques Générales
Type 8110 Caractéristiques techniques générales Remarque : Le détecteur de niveau à lames vibrantes est disponible avec une sortie transistor PNP ou avec une sortie détecteur électronique statique. Les caractéristiques techniques dépendent de la version du détecteur vibrant. Les caractéristiques techniques communes sont décrites dans ce chapitre et des informations détaillées sur les particularités se trouvent au chapitre. -
Page 4: Versions Du Produit
Type 8110 Directives Directive CE Les normes appliquées justifiant la conformité aux directives UE peuvent être consultées dans l‘attestation d‘examen de type UE et/ou la déclaration de Conformité UE (si applicable). Environnement et installation Température ambiante • Service au niveau du boîtier : - 40…+ 70 °C • Stockage et transport : - 40…+ 80 °C Dégradation (Derating) de Vous trouverez de plus amples informations au chapitre « 5.1. Diagramme de dégradation (Dera- température ting) de la température » à la page Humidité relative de l’air 20…85 %, sans condensation... -
Page 5: Détecteur De Niveau À Lames Vibrantes Avec Sortie Io-Link
Vitesse de transmission des données COM 2 (38,4 kBaud) (débit en Baud) Temps du cycle Min. 2,3 ms IO Device Description (IODD) En fonction de la plage de mesure commandée Voir « Device Description Files » sur le site web dans le chapitre sur les logiciels du Type 8110 ou disponible sous https ://ioddfinder.io-link.com Homologations et certificats Normes Indice de protection selon IEC/ IP66/IP67 avec connecteur M12 × 1 enfiché EN 60529 Classe de protection selon IEC 61010-1 Matériaux... -
Page 6: Spécifications Des Matériaux
Type 8110 3.2. Spécifications des matériaux N° Élément Matériau Acier inoxydable Connecteur femelle/embase mâle • Support de contacts, boîtier en PA EN175301-803 • Vis en acier inoxydable • Surface de contact en Sn • Joint de connecteur en silicone Boîtier Plastique PEI (Polyéthérimide) et Acier inoxydable 316L (1.4404) Raccord Acier inoxydable 316L (1.4435) Lames vibrantes Acier inoxydable 316L (1.4435) -
Page 7: Raccordement G ¾" Ou Npt ¾
Type 8110 4.2. Raccordement G ¾" ou NPT ¾" Remarque : Dimensions en mm Avec connecteur M12 × 1 Avec connecteur selon EN 175301-803 ø16 Protection ø31,7 ø31,7 Clé de 32 Clé de 32 G/NPT ¾" G/NPT ¾" ø21,3 1.) Ne pas oublier que la hauteur totale est augmentée de la hauteur du connecteur 4.3. -
Page 8: Raccordement Clamp 2
Type 8110 4.4. Raccordement clamp 2" Remarque : Dimensions en mm Avec connecteur M12 × 1 ø16 M12x1 Protection ø31,7 ø33,7 Clamp 2" ø64 ø21,3 13.5 1.) Ne pas oublier que la hauteur totale est augmentée de la hauteur du connecteur Descriptions des performances 5.1. -
Page 9: Installation Du Produit
Le détecteur de niveau à lames vibrantes Type 8110 peut être installé dans n‘importe quelle position. L‘appareil doit seulement être monté de manière à ce que les lames vibrantes soient à la hauteur du point de commutation désiré. -
Page 10: Informations De Commande
Type 8110 Informations de commande 8.1. La boutique en ligne Bürkert – commande simple et livraison rapide La boutique en ligne Bürkert – commande simple et livraison rapide Vous souhaitez trouver et commander rapidement le produit ou la pièce de rechange Bürkert de votre choix ? Notre boutique en ligne est disponible 24 heures sur 24. -
Page 11: Tableau De Commande Des Accessoires
Type 8110 Autres versions sur demande Raccordement process Hygiène Ra < 0,8 µm pour raccordement fileté G ou NPT • Clamp 1" ; 1½" • DIN 11851 • Brides • SMS Raccordement électrique Raccordement Quick on (IP65) 8.4. Tableau de commande des accessoires Description Référence article Connecteur femelle M12, 5 pôles, moulé sur câble blindé (2 m) 438680 Connecteur femelle M12, 5 pôles pour câble avec bague de serrage filetée en plastique 917116 11 | 12... -
Page 12: Bürkert - Partout Près De Chez Vous
Bürkert – Partout près de chez vous Toutes les adresses actuelles sont disponibles sur www.burkert.com. Autriche Belgique Pologne Danemark Suède Allemagne Suisse Finlande Espagne France Rép. tchèque Grande-Bretagne Turquie Italie Pays-Bas Russie Norvège Chine Hong Kong Canada Inde États-Unis Japon Corée...
