Burkert 8202 ELEMENT Manuel D'utilisation page 26

Type 8202 ELEMENT neutrino
Installation et câblage
6.3. Installation du module électronique
sur le support
Contacts électriques
Encoches de
détrompage
26
→ Vérifier que les con-
tacts électriques sont
en bon état et les net-
toyer avec une brosse si
nécessaire.
→ Vérifier que le joint « A »
sur le support est en
bon état. Le remplacer
si nécessaire (voir
chapitres « 20. Pièces
de rechange et acces-
A
soires » et « 18.4. Rem-
placer le joint dans le
support de sonde »).
→ Insérer le module élec-
tronique dans le support
en s'assurant que les
fentes de polarisation
sont correctement
positionnées.

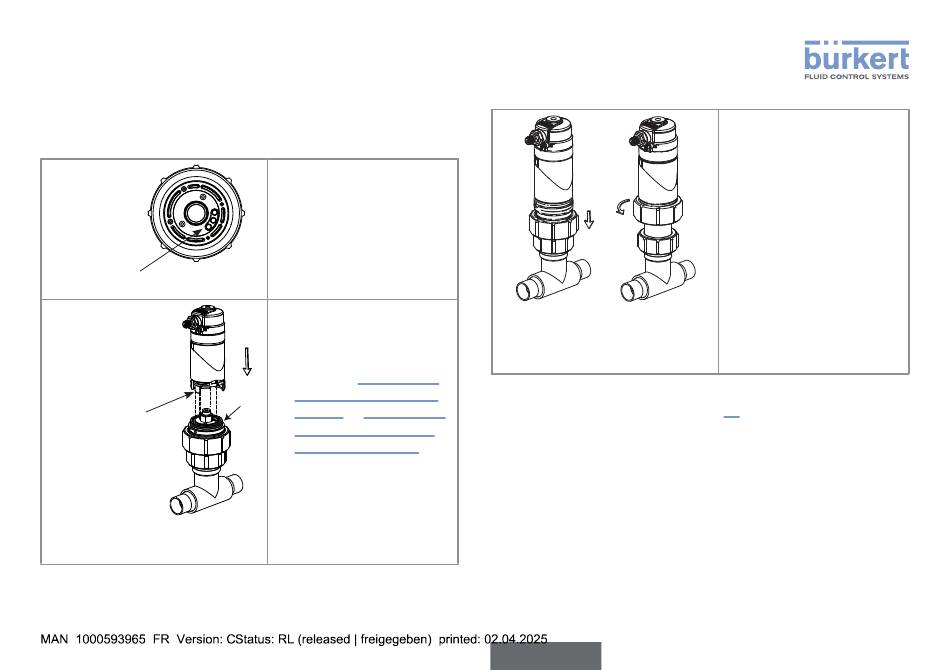

Fig. 13 : Installation du module électronique sur le support
→ Étalonner la sonde (voir chapitre 18).
français
→ Appliquer une légère
pression verticale
pour engager le joint
d'étanchéité.
→ Fixer le module
électronique et le
support ensemble en
serrant l'écrou. Serrer
l'écrou G2" à la main
uniquement, jusqu'à
ce qu'il s'arrête de
tourner, pour assurer
un bon contact élect-
rique avec la sonde de
température.
