4.1 Poignées de contrôle des jambes
La civière est dotée de deux poignées de contrôle
indépendantes, une pour les jambes avant et l'autre pour
les jambes arrière. La poignée de contrôle des jambes avant
se trouve au niveau du côté tête (Figure 1) ; la poignée de
contrôle des jambes arrière se trouve au niveau du côté
pieds (Figure 2).
La poignée côté tête permet le déblocage des jambes avant ;
la poignée côté pieds permet le déblocage des jambes
arrière. Les deux poignées peuvent être utilisées de manière
autonome pour régler la hauteur de la civière.
Pour lever ou abaisser la civière, un opérateur se place
du côté tête et l'autre du côté pieds, en soulevant ou en
abaissant la civière un déclic à la fois.
Lorsque la civière est complètement fermée, pour son
levage l'opérateur placé du côté tête doit actionner la
poignée de contrôle pour débloquer les jambes. Une fois
le 1er pas atteint, il est possible de relâcher le levier et de
continuer le levage tout simplement en saisissant le cadre
avec les paumes tournées vers le haut, grâce au système
« step by step » qui permet de mettre la civière à la hauteur
de chargement sans utiliser de levier, en limitant ainsi la
fatigue des opérateurs.
Uniquement du côté tête, l'opérateur doit maintenir la
poignée appuyée et la relâcher lorsque le premier pas a été
atteint. Par contre, du côté pieds, il suffit de saisir la civière
et de la soulever sans utiliser la poignée.
Lors de l'actionnement des deux ou de l'une des poignées
de contrôle, les opérateurs doivent prêter la plus grande
attention, garder le contrôle de la civière et se coordonner.
Au niveau du côté tête, il y a une étiquette indiquant le
positionnement correct de la main et l'actionnement correct
de la poignée de contrôle des jambes avant. La même
position de la main doit être également respectée pour le
côté pieds de la civière.
Étiquette poignée de contrôle des jambes avant
4.2 Poignée de transport
La civière est dotée d'une poignée de transport au niveau
du côté pieds (Figure 3). L'opérateur placé du côté pieds
peut utiliser la poignée de transport pour guider et déplacer
la civière.
12
Civière à chargement automatique Multi-niveaux Cortex
4 - COMPOSANTS DE LA CIVIÈRE

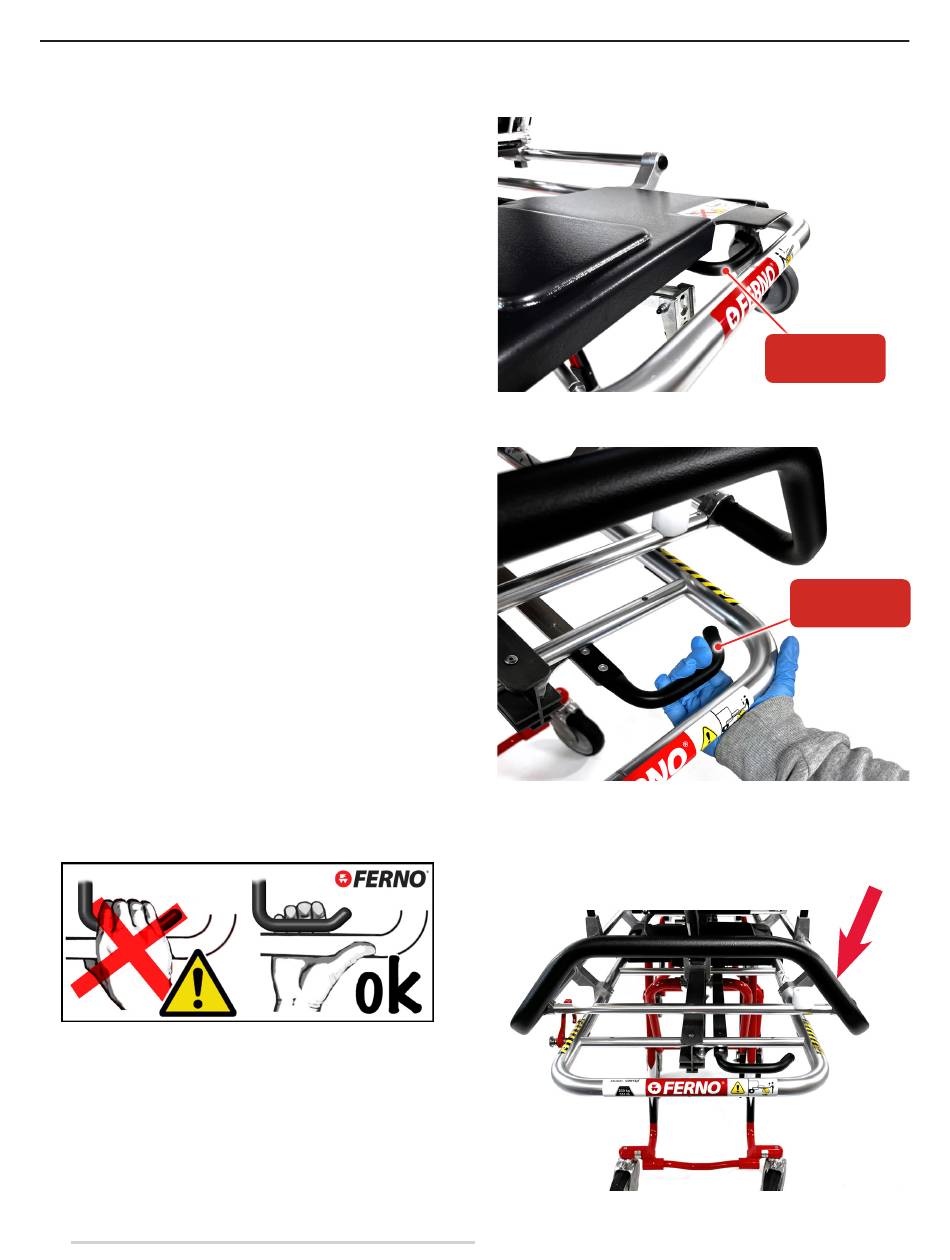

Figure 1 - Poignée de contrôle des jambes avant
Figure 2 - Poignée de contrôle des jambes arrière
Figure 3 - Poignée de transport (côté pieds)
© Ferno s.r.l. Cortex - Ver. 20250225 FRA
Poignée des
jambes avant
Poignée des
jambes arrière
