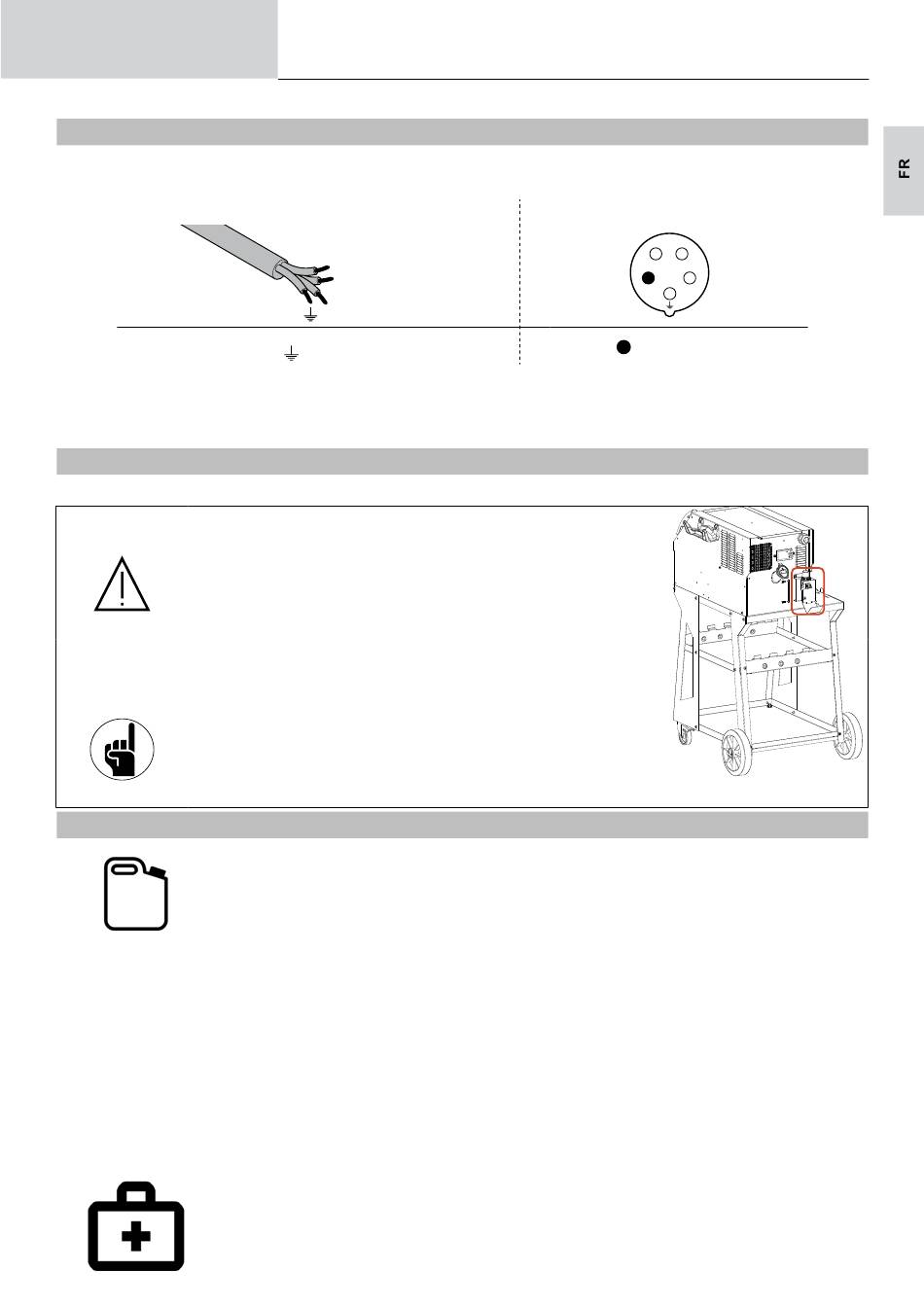

3.4 ALIMENTATION ÉLECTRIQUE
• Ce matériel est conçu pour être utilisé sur une installation électrique triphasée 400 V (50-60 Hz) à quatre fils, avec un neutre relié à la terre [...].
Vérifier que l'installation et ses protections (section câble, fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation.
L1 : Phase 1
L2 : Phase 2
• La source de courant de soudage se met en protection si la tension d'alimentation est inférieure ou supérieure à 15 % de ou des tensions spéci-
fiées (un défaut apparaîtra à l'écran).
• Ce matériel n'est pas protégé contre les surtensions régulièrement émises par les groupes électrogènes et il n'est donc pas recommandé de le
connecter à ce type d'alimentation.
3.5 ALIMENTATION EN AIR COMPRIMÉ
Ne jamais dépasser la pression pneumatique maximum inscrite au dos de la machine et dans cette même notice.
Alimentation en air comprimé :
Utiliser un raccord à pas Gaz ¼ pour connecter l'air comprimé au filtre régulateur de
la machine.
Pression d'air comprimé max :
Veiller à ne pas dépasser la pression d'air d'utilisation maximale de 10 bars (150psi).
Réglage de la pression:
Le cas échéant, régler la pression d'air pour avoir une pression de 8.3 bars affichée
à l'écran.
Air comprimé propre :
Veiller à n'utiliser que de l'air comprimé propre et sec pour alimenter la pointeuses.
Humidité et impuretés peuvent entrainer des défaillances de fonctionnement et/ou
des dégâts sur la machine.
Consommation d'air :
Le refroidissement de la machine est en partie assuré par l'air comprimé. Il est
recommandé d'utiliser un compresseur de qualité. A titre d'exemple, sous 6 bar (87
PSI), la consommation d'air de la machine est de 175l/min (46 US gpm).
3.6 LIQUIDE DE REFROIDISSEMENT
Le liquide de refroidissement recommandé par GYS, doit impérativement être utilisé : 5 l : ref. 062511
•
L'utilisation de liquides de refroidissement autres, et en particulier du liquide standard automobile, peut conduire, par un phénomène
d'électrolyse, à l'accumulation de dépôts solides dans le circuit de refroidissement, dégradant ainsi le refroidissement, et pouvant aller jusqu'à
l'obstruction du circuit. Toute dégradation de la machine liée à l'utilisation d'un autre liquide de refroidissement ne sera pas considérée dans le
cadre de la garantie. Le liquide pur préconisé procure une protection antigel jusqu'à -20°C. Il peut être dilué, mais en utilisant impérativement
de l'eau déminéralisée ; ne surtout pas utiliser de l'eau du robinet pour diluer le liquide !
•
Pour obtenir les meilleures performances de la machine, remplir le réservoir jusqu'à au repère MAX.
•
Dans tous les cas, il est nécessaire que le réservoir soit au moins rempli au niveau MIN. La machine se met en protection en cas de problème
d'amorçage de son circuit de refroidissement (un défaut apparaîtra à l'écran).
Tout dommage lié au gel observé sur la machine ne sera pas considéré dans le cadre de la garantie.
Pour le remplissage du réservoir de liquide de refroidissement, procéder comme suit :
- Poser la pince pneumatique sur son support.
- Verser 5 litres de liquide (1.32 US Gal) dans le réservoir. Si nécessaire, faire l'appoint jusqu'au niveau MAX
Données sécurité concernant le liquide de refroidissement :
- en cas de contact avec les yeux, retirer les lentilles si la personne en porte, et laver abondamment les yeux à l'eau
claire pendant plusieurs minutes. Obtenir un avis médical si complications. - en cas de contact avec la peau, laver
énergiquement avec du savon, et retirer immédiatement tout vêtement contaminé.
Notice originale
Cordon secteur
L1
L2
L3
L3 : Phase 3
: Terre (Vert/Jaune ou vert)
GYSPOT PTI NEO - 400 V
Fiche Mâle 400V CEE 32A 3P+N+T
L1
L2
L3
Neutre (non utilisé)
