4 | Composants
Manuel d'entretien
98
A

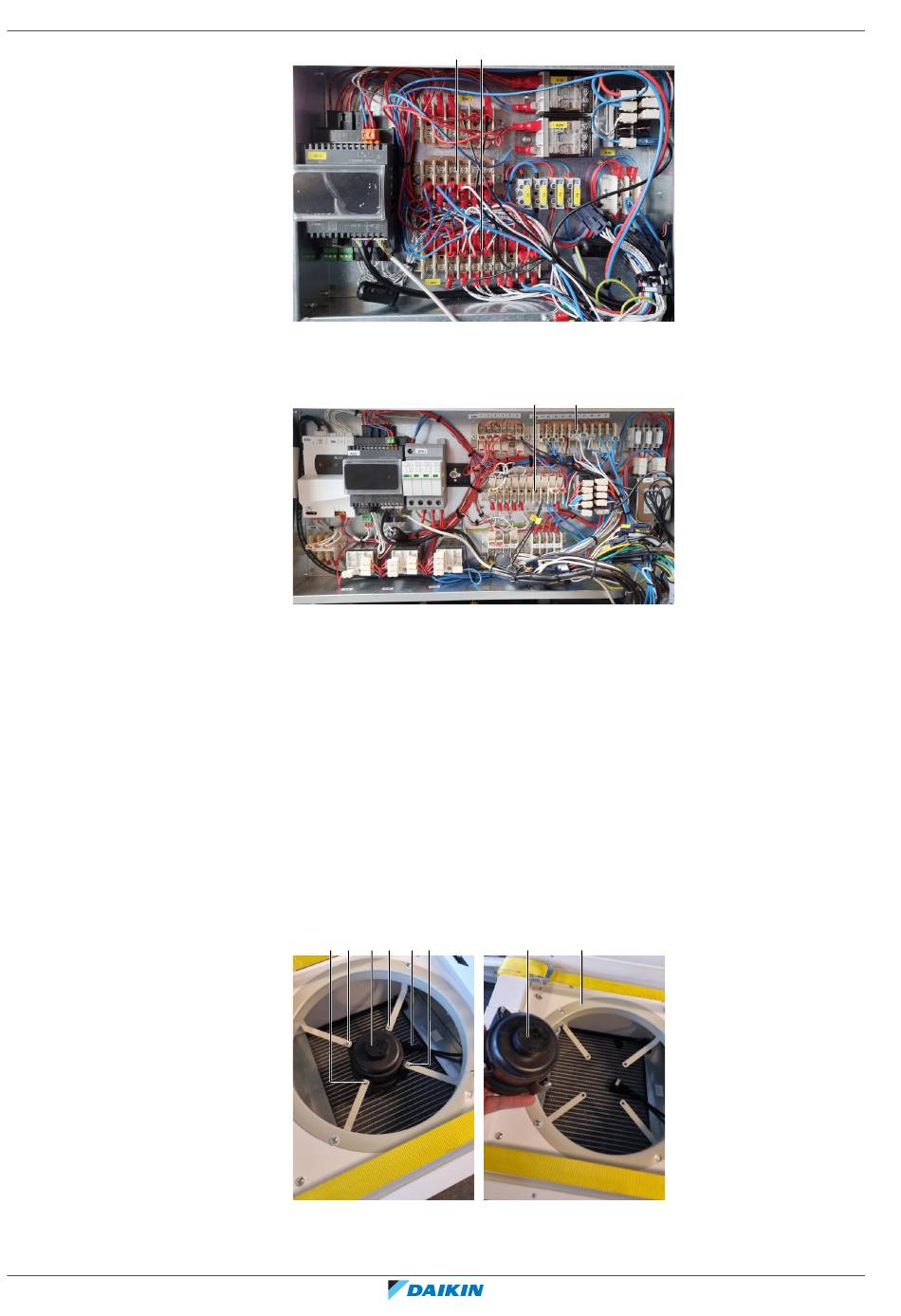

A Unité LMSEY1A09+13*
a Bornier X3M
b Bornier X4M
B
B Unité LMSEY2A19+25*
a Bornier X3M
b Bornier X4M
5 Couvrir la partie supérieure de l'échangeur de chaleur du condenseur avec
une couverture pour éviter d'endommager les ailettes lors de l'installation du
moteur du ventilateur.
6 Pour les unités LMSEY1A09+13* : Depuis le dessus, abaisser légèrement le
moteur du ventilateur en dessous du support, puis tourner et soulever
légèrement le moteur du ventilateur, et l'installer à l'emplacement correct sur
son support.
7 Pour les unités LMSEY2A19+25* : Depuis l'avant de l'unité (où était installé le
couvercle de l'échangeur de chaleur du condenseur), déplacer légèrement le
moteur du ventilateur sous le support, puis soulever légèrement le moteur du
ventilateur et l'installer à l'emplacement correct sur son support.
A b b c b a
A Unité LMSEY1A09+13*
a Faisceau de câblage
b Écrou
a b
b a
b c d
