Daikin LMS Serie Manuel D'entretien page 127

LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
ESIE22-17 – 2024.04
B
b
d
d
b
a
c e d

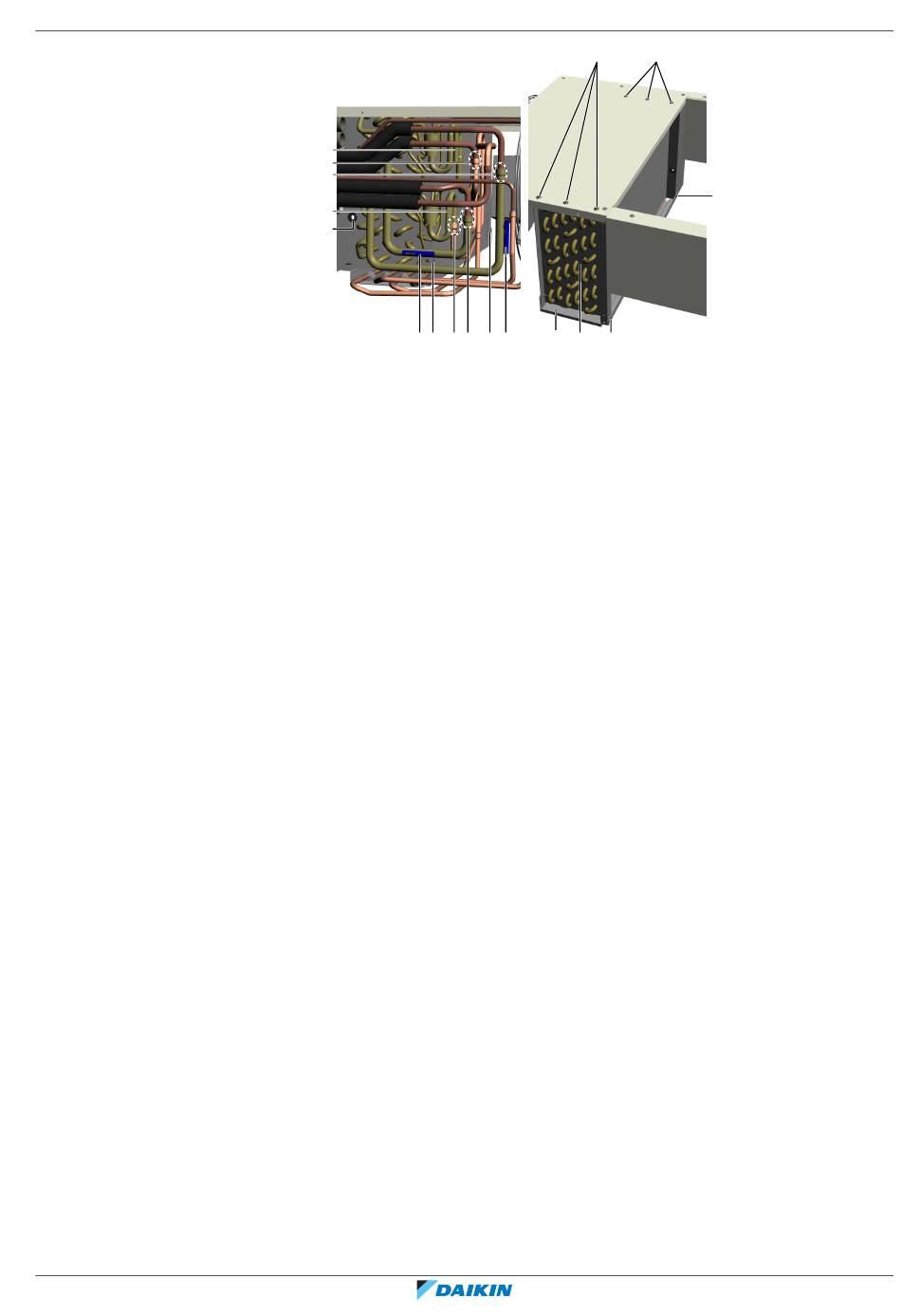

B Unité LMSEY2A19+25*
a Emplacement de la thermistance d'air d'aspiration
b Support de la thermistance d'entrée de l'évaporateur
c Support de la thermistance de sortie de l'évaporateur
d Point de brasage
e Vis (plaque du chauffage du bac de récupération)
f Plaque du chauffage du bac de récupération
g Vis (échangeur de chaleur de l'évaporateur)
h Échangeur de chaleur de l'évaporateur
5 Installer les 6 vis pour fixer l'échangeur de chaleur de l'évaporateur à la
plaque supérieure, mais ne PAS encore les serrer.
6 Alimenter le circuit de réfrigérant en azote (les deux circuits de réfrigérant
dans le cas des unités LMSEY2A19+25*). La pression d'azote ne doit PAS
excéder 0,02 MPa.
7 Placer un chiffon humide autour des composants situés près de l'échangeur
de chaleur de l'évaporateur et souder les tuyaux de l'échangeur de chaleur sur
les tuyaux du réfrigérant.
8 Une fois le brasage terminé, arrêter l'alimentation en azote lorsque le
composant a refroidi.
9 Serrer les 6 vis pour fixer l'échangeur de chaleur de l'évaporateur à la plaque
supérieure.
10 Installer et serrer les 2 vis pour fixer la plaque du chauffage du bac de
récupération à la partie inférieure de l'échangeur de chaleur de l'évaporateur.
11 Installer la (les) thermistance(s) d'entrée et de sortie de l'évaporateur :
▪ Installer la thermistance dans le porte-thermistance approprié.
▪ Installer l'isolation autour du thermistor.
▪ Fixer l'isolant à l'aide de colliers de serrage neufs.
12 Utiliser des serre-câbles neufs pour fixer le câblage de la thermistance aux
tuyaux appropriés de l'échangeur de chaleur de l'évaporateur.
13 Installer la thermistance d'air d'aspiration :
▪ Faire passer la thermistance par le trou dans le boîtier et l'installer à
l'emplacement correct.
▪ Installer un collier de serrage neuf pour fixer la thermistance.
14 Installer l'isolant sur la tuyauterie appropriée.
15 Effectuer un test de pression ; voir
16 Ajouter du réfrigérant dans le circuit de réfrigérant (les deux circuits de
réfrigérant dans le cas des unités LMSEY2A19+25*) ; voir
4
réparation" [ 221].
g
d e c f h e
"5.2.1 Procédures de
4 Composants
|
g
e
4
contrôle" [ 219].
"5.2.2 Procédures de
Manuel d'entretien
127
