4 | Composants
Manuel d'entretien
160
a Boîtier de l'inverter
b Capot
c Loquet

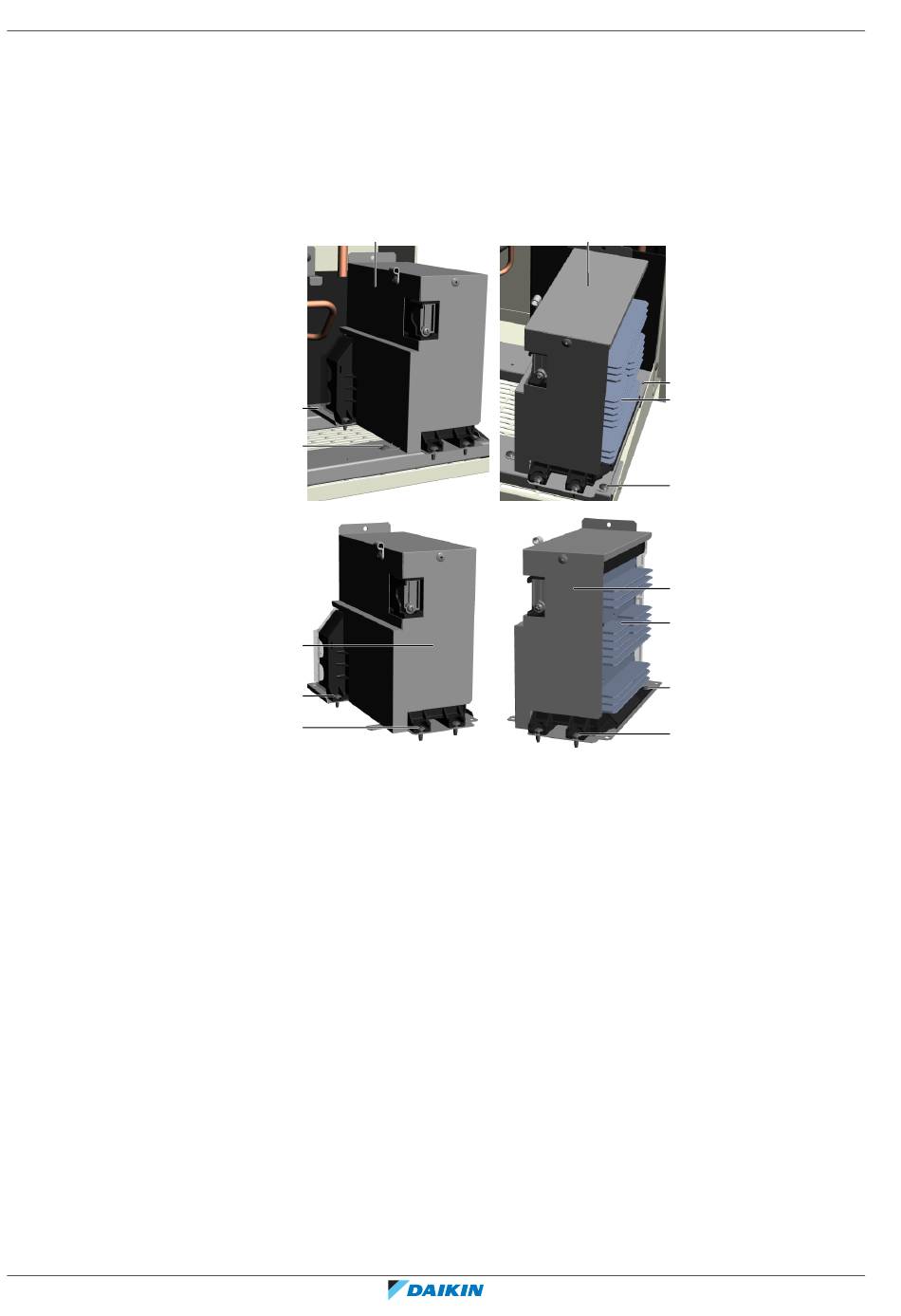

7 Placer le boîtier pare-feu avant sur le boîtier de l'inverter. S'assurer que tous
les câbles et faisceaux de câblage sont correctement acheminés à l'extérieur
du boîtier pare-feu.
8 Installer et serrer les 4 vis pour fixer le boîtier pare-feu avant au boîtier de
l'inverter.
a
c
c
a
d
d
a Boîtier pare-feu avant
b Boîtier de l'inverter
c Vis (boîtier pare-feu avant sur la plaque inférieure)
d Vis (boîtier pare-feu avant sur le boîtier de l'inverter)
9 Installer le boîtier pare-feu avant et le boîtier de l'inverter sur la plaque
inférieure de l'unité.
10 Installer et serrer les 4 vis qui fixent le boîtier pare-feu avant et le boîtier de
l'inverter à la plaque inférieure de l'unité.
11 Installer le boîtier pare-feu arrière par le dessus, en faisant rentrer le loquet
dans l'encoche située en bas du boîtier pare-feu avant.
a
c
b
c
a
b
d
d
