Daikin LMS Serie Manuel D'entretien page 121

LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
ESIE22-17 – 2024.04
B

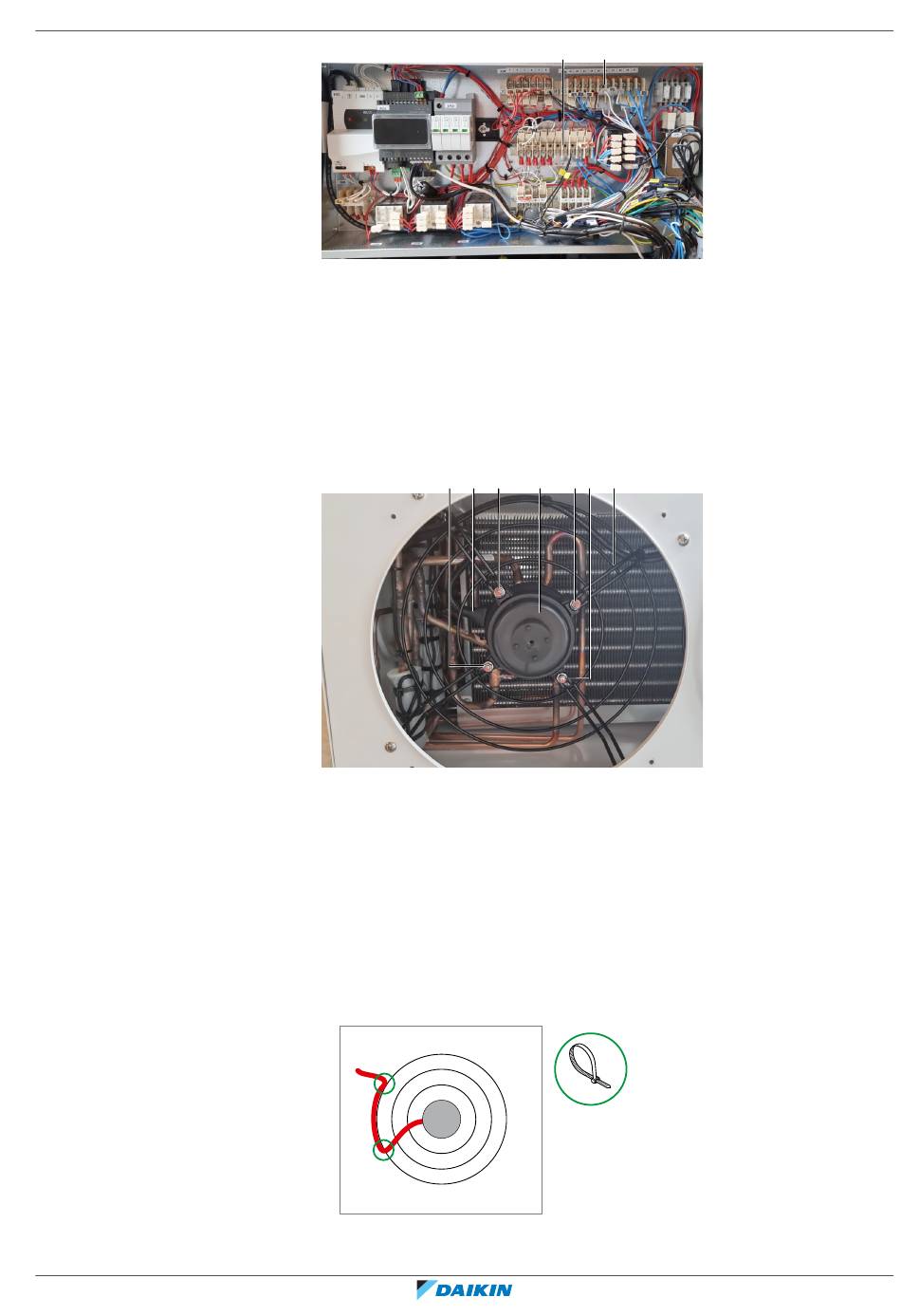

B Unité LMSEY2A19+25*
a Bornier X3M
b Bornier X4M
5 Couvrir l'échangeur de chaleur de l'évaporateur avec une couverture pour
éviter d'endommager les ailettes lors de l'installation du moteur du
ventilateur.
6 Depuis le dessous, soulever légèrement le moteur du ventilateur et le
déplacer en direction du support. L'installer avec précaution à l'emplacement
approprié sur le support du moteur du ventilateur.
b
a Faisceau de câblage
b Écrou
c Assemblage du moteur du ventilateur
d Support du moteur du ventilateur
7 S'assurer que les boulons du moteur du ventilateur sont correctement fixés au
support. Installer et serrer les 4 écrous qui fixent le moteur du ventilateur à
son support.
8 Connecter le faisceau de câblage au moteur du ventilateur.
9 Installer des serre-câbles neufs aux emplacements indiqués afin de fixer le
faisceau de câblage du moteur du ventilateur au(x) support(s) approprié(s).
LMSEY1A09+13*
b a
a b c b b d
4 Composants
|
Manuel d'entretien
121
