a e
b
c
d
h
i

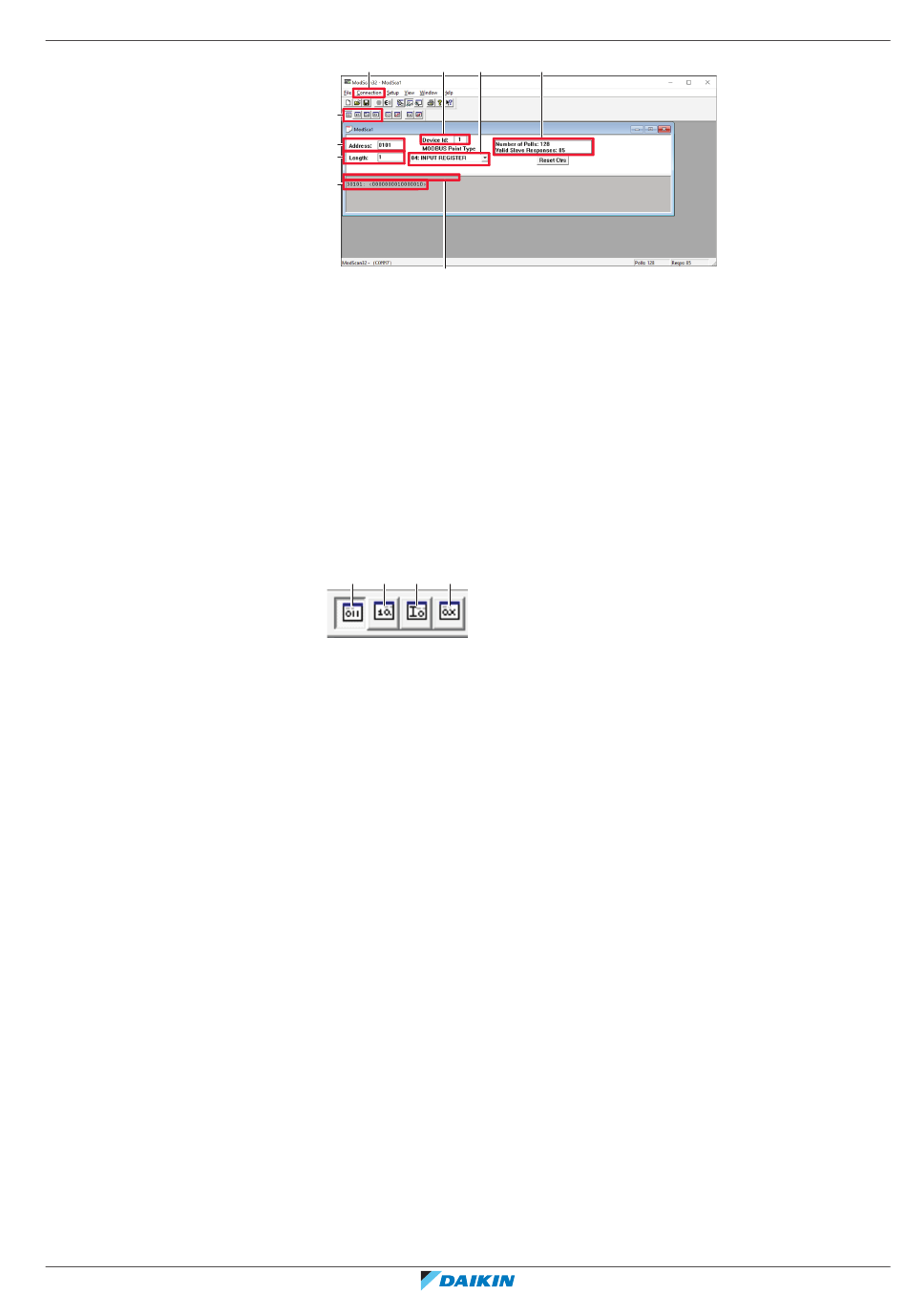

a Onglet « Connection »
b Icônes d'affichage
c Address (Adresse)
d Length (Longueur)
e Device ID (ID du dispositif)
f Type de point Modbus
g Sondages et réponses
h Réponse
i Erreurs de communication
a) Onglet « Connection »
Cet onglet permet d'effectuer des déconnexions et des reconnexions.
b) Icônes d'affichage
Ces icônes permettent de modifier l'affichage de sortie du registre.
i ii iii iv
i Binaire
ii Décimal
iii Entier
iv Hexadécimal
Certains registres peuvent nécessiter un type de sortie différent, plus facile à lire.
Se reporter au guide de conception pour savoir quelle valeur doit être indiquée
comme sortie pour un registre.
c) Address (Adresse)
Il s'agit du registre demandé au dispositif. Cette adresse est utilisée en
combinaison avec le type de point Modbus sélectionné en (f).
▪ Structure du registre : Consulter le manuel Modbus BMS.
d) Length (Longueur)
L'outil Modscan peut récupérer plusieurs registres consécutifs en une seule fois.
Au démarrage du logiciel, la valeur de longueur par défaut est 100. Plus la valeur
de longueur est élevée, plus le temps d'attente des réponses en provenance du
dispositif est important. Pour rester simple, il est conseillé de définir la valeur de
longueur sur 1 pour les opérations de dépannage et la mise en service.
e) Device ID (ID du dispositif)
Il s'agit de l'adresse esclave Modbus qui doit être demandée au registre (définie
par le réglage H0 sur l'HMI).
f) Type de point Modbus
Les options disponibles dans le menu déroulant sont les suivantes :
01 : Coil status (État de la bobine)
02 : Input status (État de l'entrée)
7
g
f
