4 | Composants
Manuel d'entretien
162
d

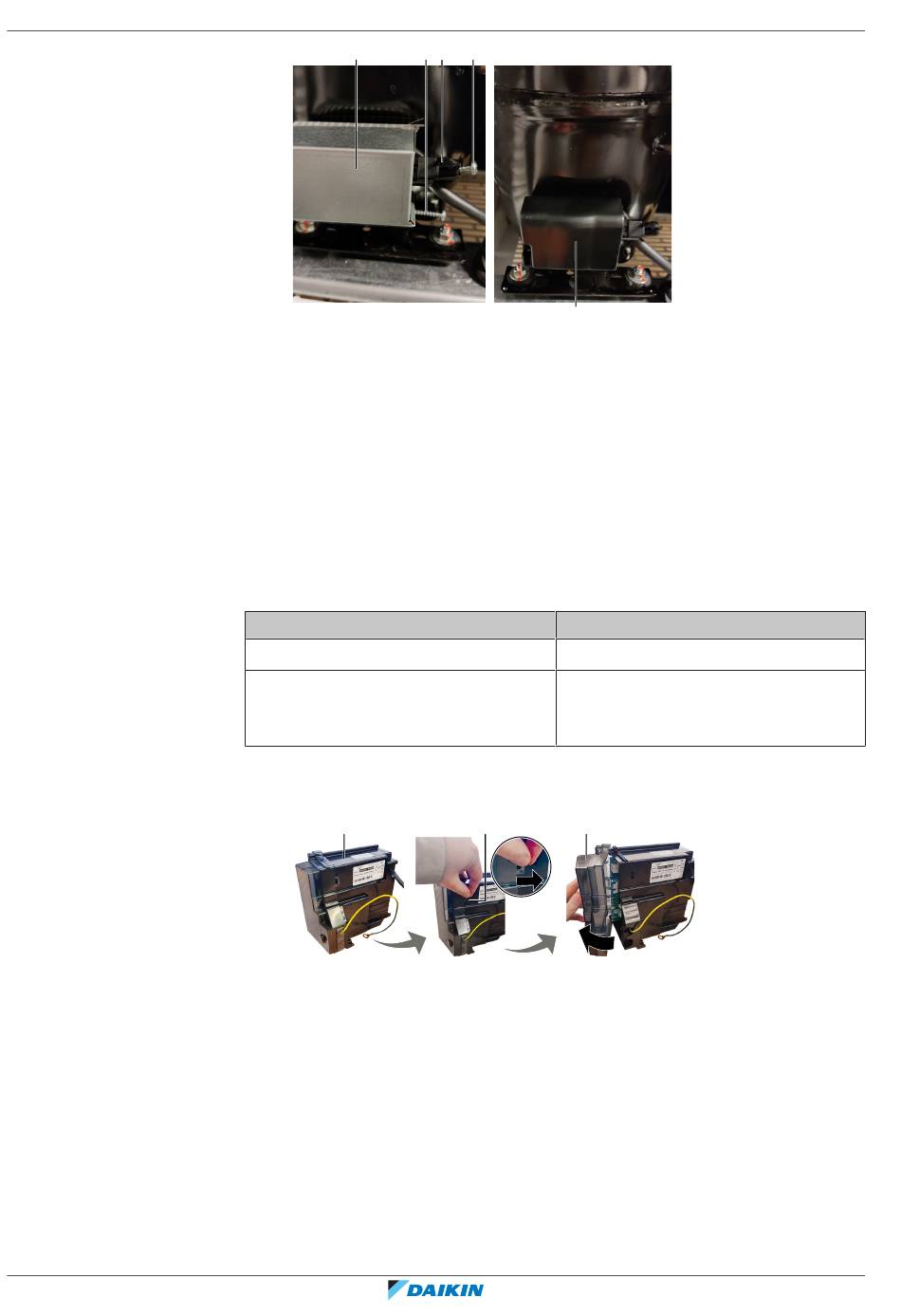

a Vis (serre-câble)
b Collier de câble
c Vis (couvercle de protection des bornes)
d Couvercle de protection des bornes
e Couvre-bornes
20 Installer le couvercle de protection des bornes à l'emplacement correct.
21 Installer la vis dans le couvercle de protection des bornes et la serrer.
22 Installer le câble dans le serre-câble et le refermer.
23 Installer la vis dans le serre-câble et la serrer pour maintenir le câble en place.
24 Installer des serre-câbles neufs pour fixer le câble du compresseur, le fil de
terre du boîtier de l'inverter, le faisceau de câblage d'alimentation et le
faisceau de câblage du signal PWM.
Le problème est-il résolu ?
Oui
Non
LMSEY2A19+25*
1 Ouvrir le loquet et retirer le couvercle du boîtier de l'inverter.
a
a Boîtier de l'inverter
b Loquet
c Capot
2 Raccorder le faisceau de câblage d'alimentation et le faisceau de câblage du
signal PWM au boîtier de l'inverter.
3 Desserrer la vis et retirer le support qui maintient le fil de terre du boîtier de
l'inverter en place.
4 Faire passer le faisceau de câblage d'alimentation et le faisceau de câblage du
signal PWM par les découpes appropriées dans le boîtier de l'inverter.
c b a
e
Action
Pas d'autres actions requises.
Retourner aux
contrôle" [
et passer à la procédure suivante.
b c
1
2
"4.13.1 Procédures de
4
147] de la CCI de l'inverter
LMSEY1A09/13 + LMSEY2A19/25
