4 | Composants
Manuel d'entretien
158

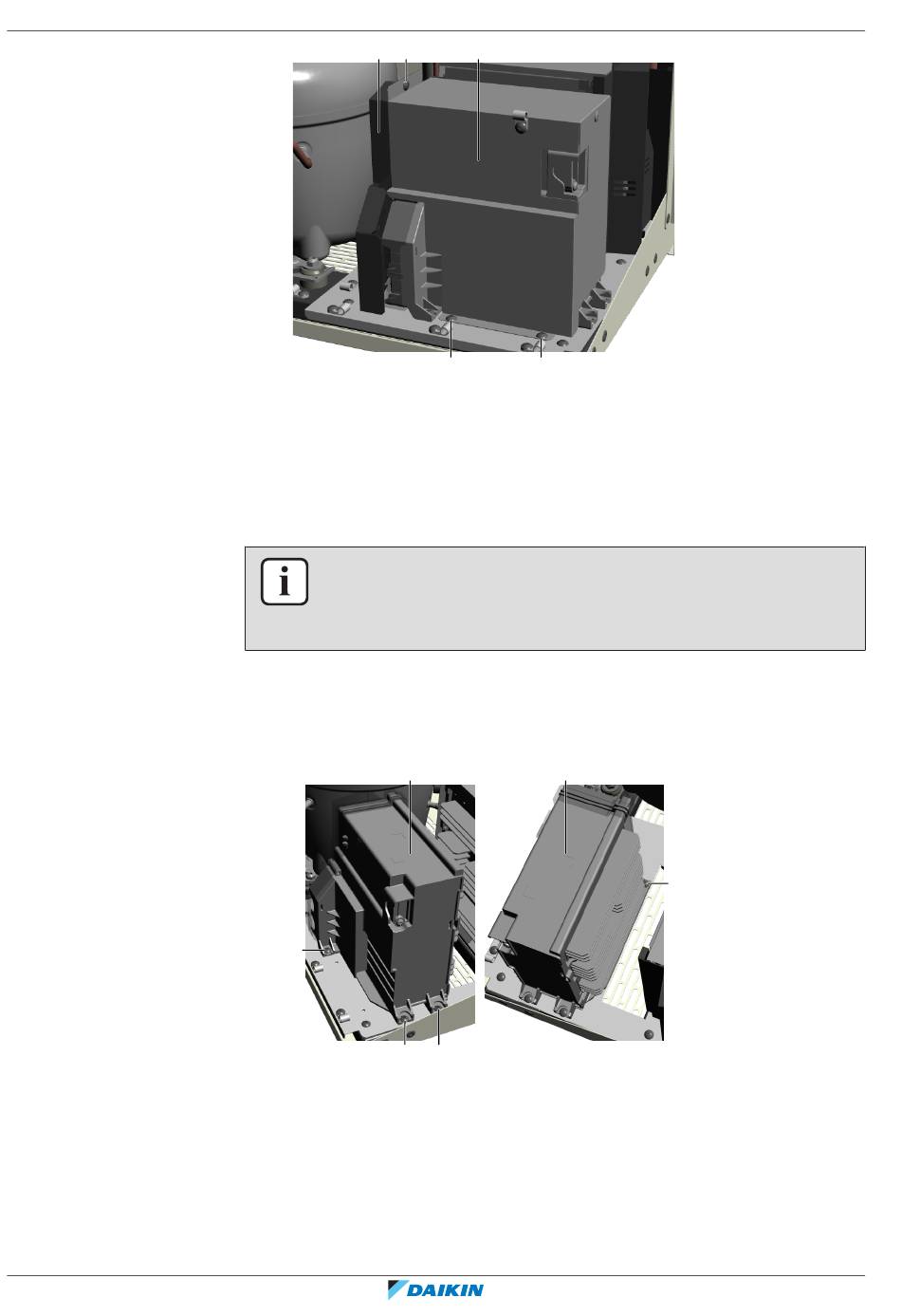

b a
a Vis (boîtier pare-feu arrière)
b Boîtier pare-feu arrière
c Boîtier pare-feu avant
d Vis (Boîtier pare-feu avant)
15 Soulever le boîtier pare-feu arrière pour le retirer.
16 Retirer les 2 vis qui fixent le boîtier pare-feu avant à la plaque de montage du
boîtier de l'inverter.
INFORMATION
Les images illustrent le boîtier de l'inverter (CCI) INV2. Pour information, le boîtier de
l'inverter (CCI) INV1 est monté selon une orientation de 180° par rapport au boîtier
de l'inverter (CCI) INV2.
17 Retirer le boîtier pare-feu avant de la plaque de montage du boîtier de
l'inverter et du boîtier de l'inverter. Veiller à acheminer tous les câbles et
faisceaux de câblage en dehors du boîtier pare-feu.
18 Retirer les 4 vis qui fixent le boîtier de l'inverter à sa plaque de montage.
b
a
a
a Vis
b Boîtier de l'inverter
19 Retirer le boîtier de l'inverter de l'unité.
20 Ouvrir le loquet et retirer le couvercle du boîtier de l'inverter.
c
d d
b
a
a
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
ESIE22-17 – 2024.04
