9 | Caractéristiques techniques
9.5.2 LMSEY1A19+25
Manuel d'entretien
286
b
a
o

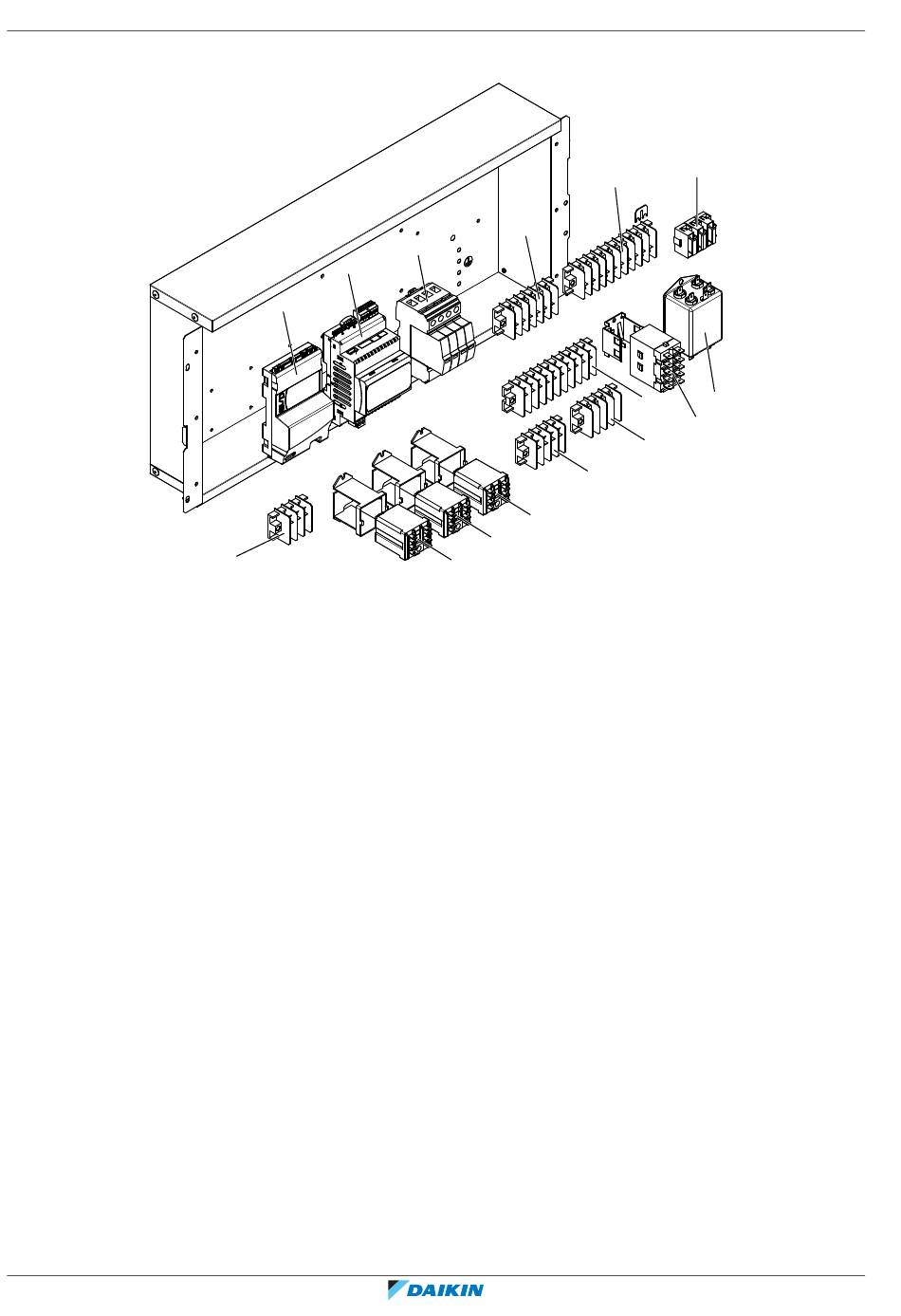

a CCI de la vanne de détente EVD
b CCI principale A1P
c Parasurtenseur SPD1
d Borne (phase) X2M
e Borne (neutre) X3M
f Logement des fusibles, F1~F3
g Filtre triphasé FT1
h Relais du compresseur K3M
d
c
l
m
n
f
e
i
g
h
j
k
i Borne (sortie) X4M
j Borne (alimentation électrique)
X1M
k Borne (sortie) X5M
l Relais des ventilateurs du
condenseur K4M
m Relais chauffage de tuyau
d'évacuation/ventilateurs de
l'évaporateur K2M
n Relais du chauffage de tuyau
d'évacuation K1M
o Borne (FBUS) X6M
LMSEY1A09/13 + LMSEY2A19/25
