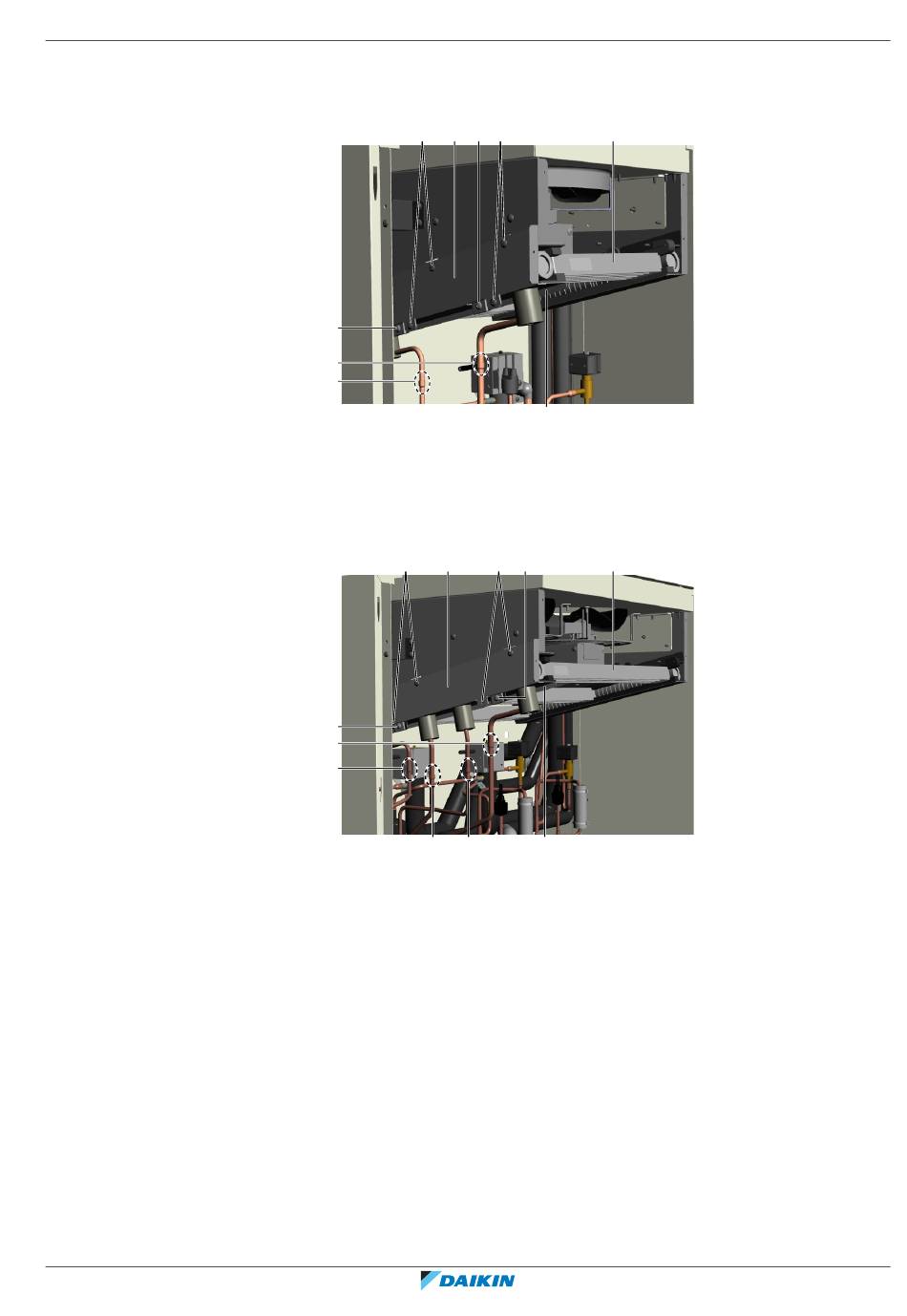

3 Installer avec précaution l'échangeur de chaleur du condenseur à
l'emplacement correct et dans son support du côté droit. Veiller à insérer
correctement les extrémités des tuyaux dans les extensions.
A b c
d
a
a
A Unité LMSEY1A09+13*
a Point de brasage
b Vis (plaque de support latérale)
c Plaque de support latérale
d Vis (plaque de support inférieure)
e Plaque de support inférieure
f Échangeur de chaleur du condenseur
B b c
d
a
a
a
B Unité LMSEY2A19+25*
a Point de brasage
b Vis (plaque de support latérale)
c Plaque de support latérale
d Vis (plaque de support inférieure)
e Plaque de support inférieure
f Échangeur de chaleur du condenseur
4 Installer la plaque de support inférieure à l'emplacement correct sur
l'échangeur de chaleur du condenseur.
5 Installer les 2 vis pour fixer la plaque de support inférieure, mais ne PAS
encore les serrer.
6 Alimenter le circuit de réfrigérant en azote (les deux circuits de réfrigérant
dans le cas des unités LMSEY2A19+25*). La pression d'azote ne doit PAS
excéder 0,02 MPa.
7 Placer un chiffon humide autour des composants situés près de l'échangeur
de chaleur du condenseur et souder les tuyaux de l'échangeur de chaleur sur
les tuyaux du réfrigérant.
d b f
e
b d f
a e
