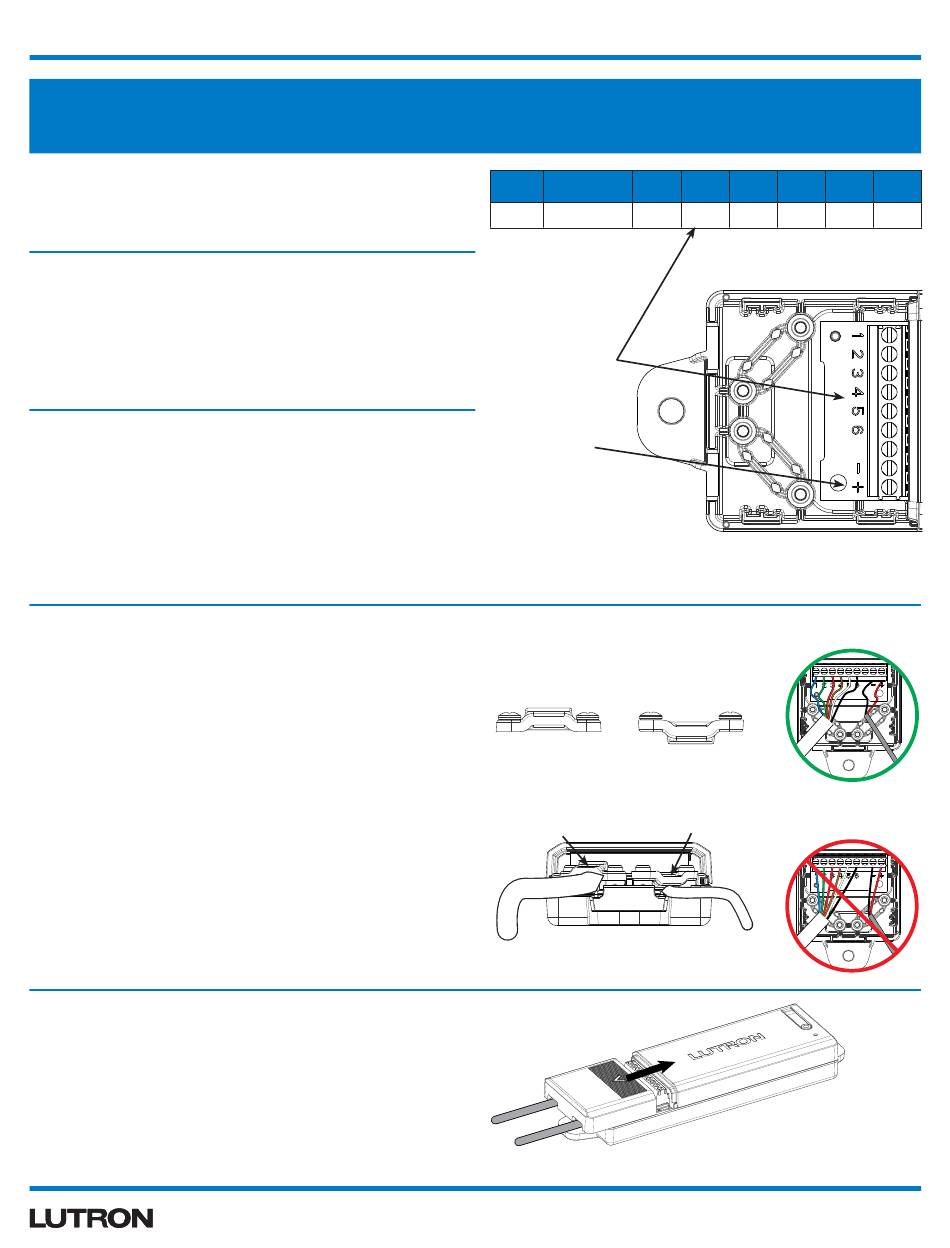

1. Monte el controlador inalámbrico utilizando los
tornillos suministrados.
2. Conecte los cables de la cinta de LED al terminal de
salida del controlador, asegurándose de utilizar el
cableado de salida correcto para la cinta de LED que se
está utilizando.
3. Conecte los cables al terminal de entrada del
controlador.
Nota: Sólo se puede conectar al bloque de terminales
un cable de entrada y uno de salida. Los cables
adicionales deben empalmarse fuera del controlador
inalámbrico.
4. Instale el aliviador de tensiones y apriete los tornillos.
Nota: El alivio de tensiones es reversible. La orientación
 proporciona el mejor alivio de tensión para la mayoría
de los diámetros de cable. Para algunas aplicaciones de
cables grandes, podría requerirse la orientación .
Nota: Todos los diámetros exteriores de los cables deben
estar entre 2,5 mm y 6,4 mm (0,10 pulg y 0,25 pulg).
Nota: Al instalar un alivio de tensión, los cables deben
colocarse de tal manera que no se tensen. La vaina
del cable también deberá colocarse debajo del alivio
de tensión.
5. Instale la cubierta del terminal.
®
Solución de cinta de luz de Lutron
Instalación del controlador inalámbrico
Estilo de Identificación de
la cinta la cinta
RGB+TW Azul
A B C D
2
3
Orientación 2 Orientación 1

9 Asistencia al cliente: +1.888.235.2910
1 2 3 4
Verde Rojo Marrón
Correcto
Incorrecto

5 6
Blanco Negro
