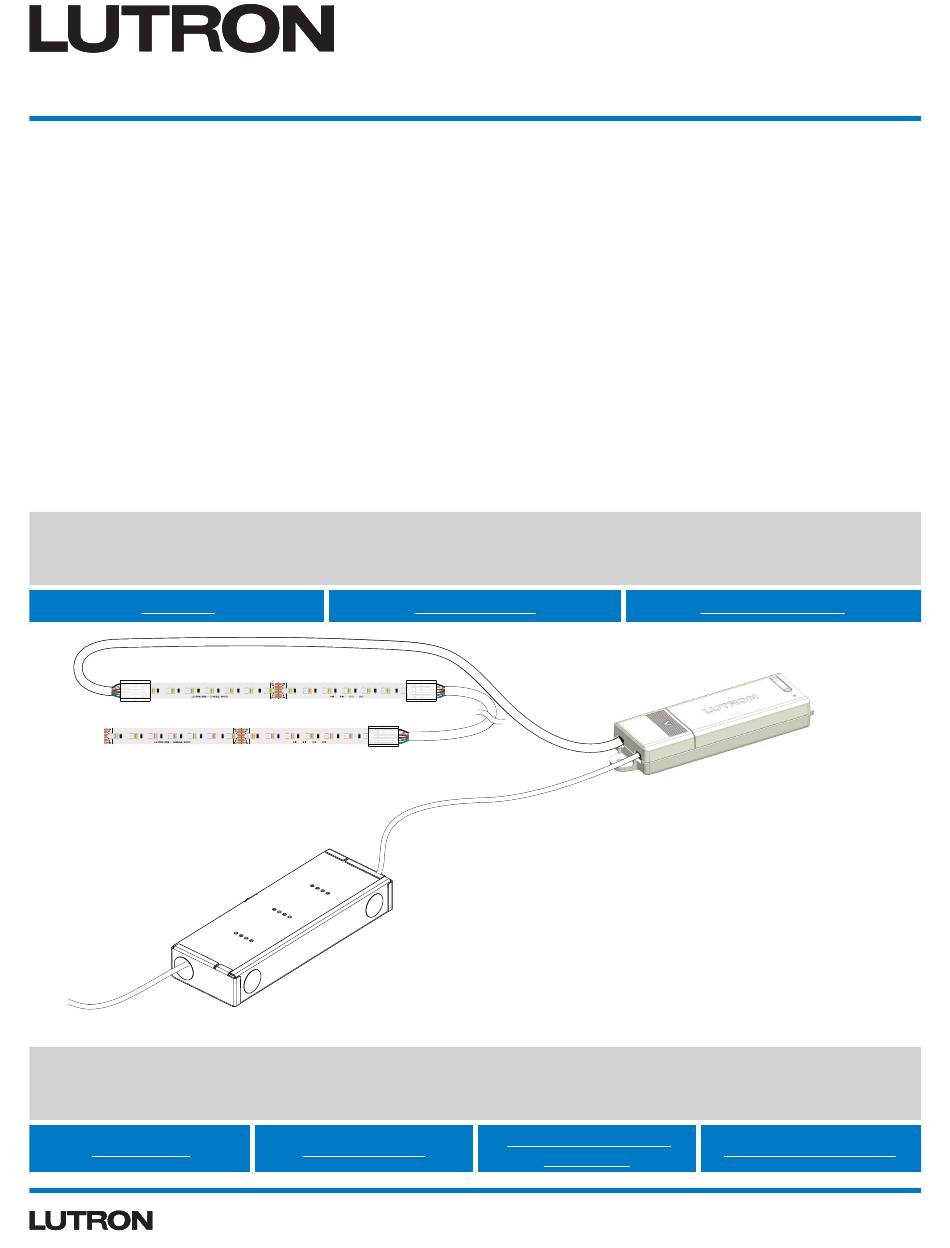

Tape Light Solutions
Installation Instructions
The instructions below provide an overview of installation for Lutron tape light. Installation may vary based on the
specific layout of each tape light being installed.
Notes:
• For installation by a qualified electrician in accordance with all local and national electrical codes
• Use copper conductors only
• For indoor use only
• DO NOT install if product has any visible damage
• If moisture or condensation is evident, allow the product to dry completely before installation
• Operate between 32 °F (0 °C) and 104 °F (40 °C) ambient
• 0% to 90% humidity, non-condensing
Component Installation:
Click on a component to be taken to its installation instructions.
LED Tape
Power Interface
Additional Information:
Click on the links below to be taken to the appropriate information.
Components
®
®
LED Tape
Troubleshooting
Power Interface
General Information /
Contact Us
1
Customer Assistance — 1.844.LUTRON1
Wireless Controller
Wireless Controller
Extrusion Install Guide
043611c
Table des Matières
Manuels Connexes pour Lutron RRL-MWCL-WH
Sommaire des Matières pour Lutron RRL-MWCL-WH
-
Page 12: Solutions De Ruban Lumineux
Solutions de Ruban Lumineux 043611c Instructions d’installation Les instructions ci-dessous offrent un aperçu de l’installation du ruban lumineux Lutron. L’installation peut varier en fonction de la disposition spécifique de chaque ruban lumineux installé. Remarques : • À faire installer par un électricien qualifié conformément à tous codes électriques en vigueur •... -
Page 13: Solution De Ruban Lumineux Lutron
Solution de Ruban Lumineux Lutron Composants (peut varier selon le numéro de modèle) Contrôleur sans fil RRL-MWCL-WH ; HWL-MWCL-WH ; Entrée : 24 V- 4 A Sortie : 24 V- 4 A 96 W Appareils électriques LU-PH3-B Entrée : 120 / 277 V~ 50 / 60 Hz Sortie : 24 V- 96 W... -
Page 14: Installation De Ruban Led
Solution de Ruban Lumineux Lutron Installation de ruban LED 1. Si vous installez le ruban LED dans un canal en aluminium (en option), suivez les instructions de montage du Guide d’installation de profilés avant d’installer le ruban. Remarque : Lorsque vous utilisez un connecteur à 6 broches avec le profilé... - Page 15 LED. c. Insérez les fils non dénudés de calibre 0,50 mm (22 AWG) fournis par Lutron dans les orifices de fil du connecteur en veillant à aligner la couleur du fil au canal approprié sur le ruban.
-
Page 16: Installation De L'interface D'alimentation - Lu-Ph3-B
Solution de Ruban Lumineux Lutron Installation de l’interface d’alimentation - LU-PH3-B 114 mm AVERTISSEMENT : RISQUE (4,5 po) D’ÉLECTROCUTION. Peut causer des blessures graves ou la mort. Débranchez l’alimentation avant de procéder à l’entretien ou à l’installation de l’unité. 51 mm Remarque : Cette section concerne l’installation du... - Page 17 Solution de Ruban Lumineux Lutron Installation de l’interface d’alimentation - LU-PH3-B (suite) 4. Pour les installations utilisant un kit (RRL-MTK-RT-IN ou HWL-MTK-RT-IN), utilisez le fil à 2 conducteurs fourni pour cette étape. LED+ Pour tous les autres types d’installation, ou si davantage...
-
Page 18: Installation De L'interface D'alimentation - Lu-Ph3-A
Solution de Ruban Lumineux Lutron Installation de l’interface d’alimentation - LU-PH3-A AVERTISSEMENT : RISQUE D’ÉLECTROCUTION. Peut causer des blessures graves ou la mort. Débranchez l’alimentation avant de procéder à l’entretien ou à l’installation de l’unité. Option 1 Remarque : Cette section concerne l’installation du LU-PH3-A. - Page 19 3691301) ou à la note d’application n° 830 du Guide d’applications avancées du ruban lumineux Lumaris (no de pièce 048830) sur www. lutron.com, confirmez la longueur et le calibre du fil installé entre l’interface d’alimentation et le contrôleur sans fil. Ligne/ Sous tension Neutre 120 / 277 V~...
-
Page 20: Installation Du Contrôleur Sans Fil
Solution de Ruban Lumineux Lutron Installation du contrôleur sans fil 1. Installez le contrôleur sans fil avec les vis fournies. Style de ruban Identification du ruban RGB + TW A B C D Bleu Vert Rouge Marron Blanc Noir (blanc réglable) 2. -
Page 21: Mode Test
Solution de Ruban Lumineux Lutron Mode test 1. Pour entrer en mode test, allumez l’appareil et maintenez le bouton du contrôleur enfoncé pendant 6 secondes jusqu’à ce que la LED d’état commence à clignoter rapidement. 2. La LED d’état indiquera le canal actif sur le ruban par un certain nombre de clignotements suivis d’une pause. -
Page 22: Informations Générales / Nous Contacter
L’utilisateur doit éviter une exposition prolongée à moins de 20 cm (7,9 po) de l’antenne, ce qui peut dépasser les limites d’exposition aux radiofréquences de la FCC/de l’ISED. Lutron et Lumaris sont des marques commerciales ou déposées de Lutron Electronics Co., Inc. aux États-Unis et/ou dans d’autres pays. Tous les autres noms de produits, logos et marques appartiennent à leurs propriétaires respectifs.
