Instalación de la interfaz de alimentación eléctrica - LU-PH3-B
ADVERTENCIA: PELIGRO DE DESCARGA
ELÉCTRICA. Podría ocasionar lesiones graves o la
muerte. Antes de efectuar mantenimiento o instalar el
equipo desconecte la alimentación eléctrica.
Nota: Esta sección es para la instalación de la LU-PH3-B.
Para la instalación de la LU-PH3-A, prosiga a la
siguiente sección.

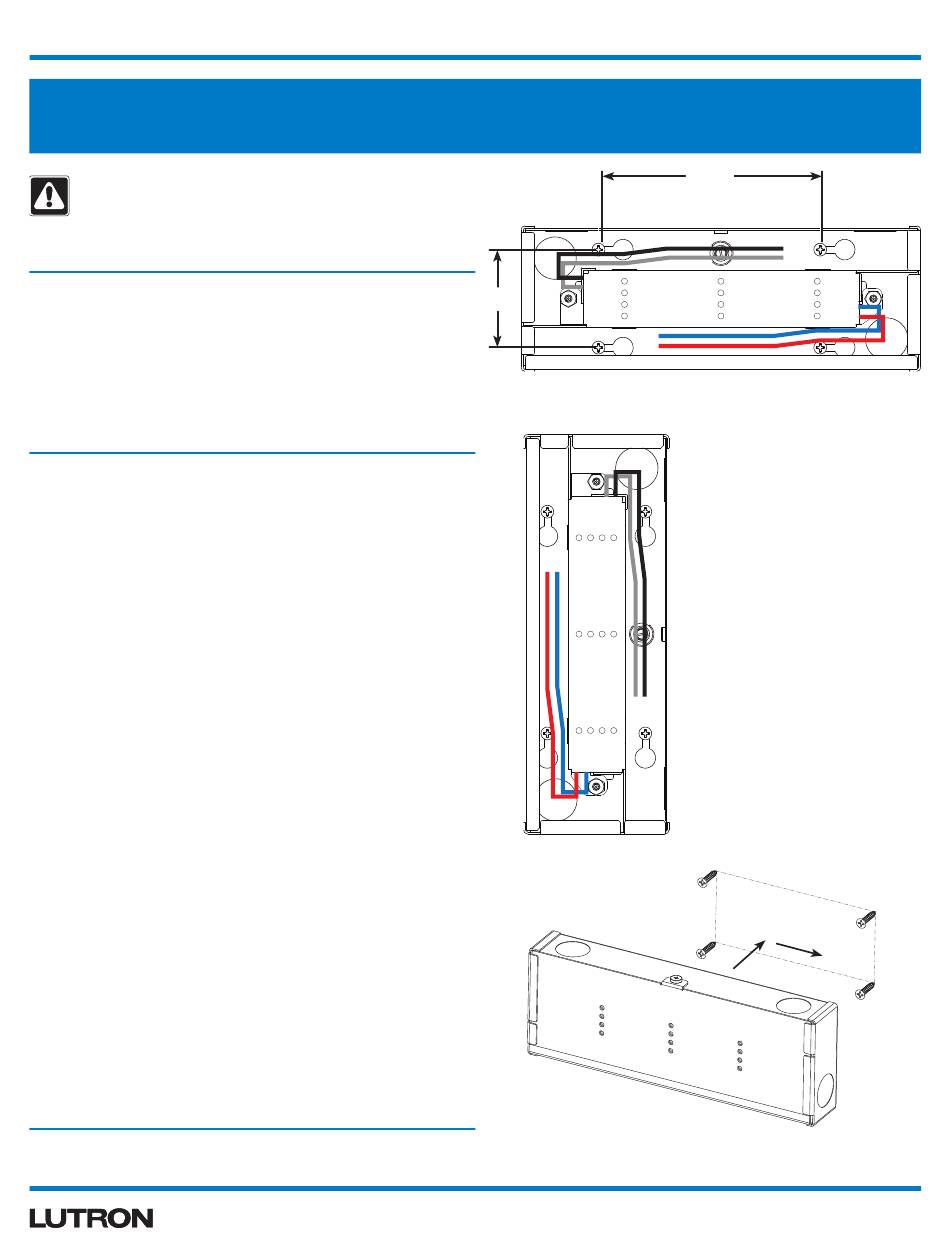

1. Retire la cubierta superior de la interfaz de alimentación
eléctrica para acceder a los orificios de montaje y los
chicotes de cables.
2. Elija una ubicación de montaje. Tenga en cuenta lo
siguiente al elegir una ubicación de montaje:
a. Sólo para uso en gabinetes y montaje en superficie.
b. Instale de forma remota desde el controlador y la luz de cinta.
c. Se requiere un mínimo de 51 mm (2 pulg) entre la
interfaz de alimentación eléctrica y cualquier otro equipo
o superficie.
d. Antes de montar con los tornillos para madera incluidos,
perfore orificios piloto en la superficie de montaje con
una broca de no más de 2 mm (5/64 pulg) de diámetro.
e. Deje 6,35 mm (0,25 pulg) de cada tornillo sobresaliendo
de la superficie de montaje.
f. Alinee las cuatro ranuras en forma de bocallave de la parte
posterior de la interfaz de alimentación eléctrica sobre
los tornillos, y luego deslice suavemente de izquierda a
derecha (opción 1) o de arriba a abajo (opción 2).
g. Monte la interfaz de alimentación eléctrica en una
posición donde pueda ser fácilmente ubicada y
accedida si fuera necesario efectuar mantenimiento o
solucionar algún problema.
h. Cualquier otra configuración de montaje requerirá un
soporte mecánico adicional. Una instalación incorrecta
podría provocar riesgos para el personal u ocasionar
daños materiales.
3. Abra las tapas ciegas necesarias para pasar los cables
hacia el compartimiento del cableado.
®
Solución de cinta de luz de Lutron
51 mm
(2,0 pulg)
Opción 1
Opción 2
5 Asistencia al cliente: +1.888.235.2910
114 mm
(4,5 pulg)
2.
1.
