Installation de l'interface d'alimentation - LU-PH3-A
4. En vous référant à la proposition de spécifications de la
solution de ruban lumineux
note d'application n° 830 du Guide d'applications avancées
du ruban lumineux Lumaris
lutron.com, confirmez la longueur et le calibre du fil installé
entre l'interface d'alimentation et le contrôleur sans fil.
a. Si les contrôleurs sans fil sont programmés dans des
zones séparées et que les fils LED+ et LED- sont dans
une configuration en parallèle (Option 2), cela peut
entraîner une interaction subtile entre les contrôleurs.
Le câblage dans une configuration de câblage direct
(Option 1) aura une interaction limitée entre les
contrôleurs programmés dans des zones séparées.
b. Si les contrôleurs sans fil sont programmés dans une
seule zone, les fils LED+ et LED- peuvent être câblés soit
dans une configuration de câblage direct ou en parallèle
(Option 1 ou Option 2) sans souci d'interaction entre les
contrôleurs.
c. Connectez les fils nécessaires à l'interface d'alimentation
comme indiqué dans le schéma de câblage. Les bornes
d'interface d'alimentation acceptent des fils de 4,0 mm
0,75 mm (12 AWG à 20 AWG). Les bornes du contrôleur
2
sans fil acceptent des fils de 2,5 mm
(14 AWG à 22 AWG).
Remarque : Lors du câblage de trois contrôleurs à
220 - 240 V~
l'interface d'alimentation, deux des trois fils LED+ et LED-
du contrôleur sans fil doivent être épissés ensemble dans
le compartiment de câblage de l'interface d'alimentation
avec un connecteur de fil et un seul fil relié au bornier.
Les bornes LED+ et LED- de l'interface d'alimentation
n'acceptent qu'un seul fil par borne.
5. Terminez l'installation du contrôleur sans fil conformément à
la section suivante, remettez le couvercle supérieur en place,
puis rétablissez l'alimentation.
®
Solution de Ruban Lumineux Lutron
(no de pièce 3691301) ou à la
(no de pièce 048830) sur www.
à 0,50 mm
2 2
Ligne/
Sous
tension
Neutre
Masse
LED LED D
L N
(-) (+)

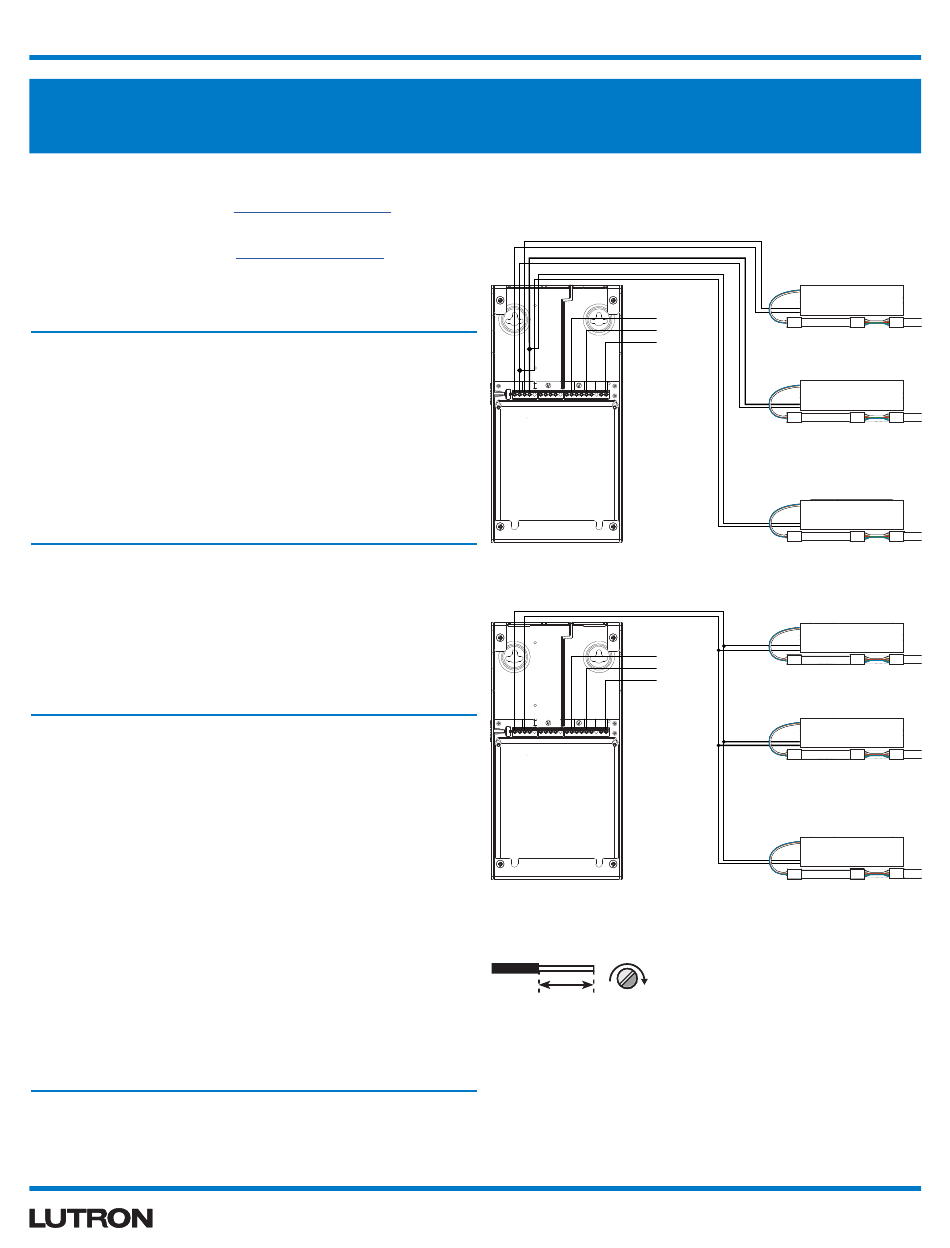

Option 1 : Configuration de câblage direct
Ligne/
Sous
tension
Neutre
Masse
LED LED D
L N
(-) (+)
à
2
Option 2 : Configuration de câblage en parallèle
6 mm 0,25 N•m
(0,24 po)
(2,2 po-lb)
8
(suite)
}
120 / 277 V~
}
120 / 277 V~
