Instalación Del Controlador - Lutron Lu-T05-Rt-In Instructions D'installation

Instalación de la interfaz de alimentación eléctrica - LU-PH3-B
4. Para las instalaciones que utilizan un kit (RRL-MTK-RT-IN
o HWL-MTK-RT-IN), utilice el cable de dos conductores
provisto para este paso.
Para todos los demás tipos de instalación, o si se
necesitara más cable, consulte la Presentación de
especificaciones de soluciones de luz de cinta
(N/P 3691301) o la Nota de aplicación Nº 830
en www.lutron.com para conocer las longitudes y tamaños
aceptables para el cable que se instala desde la interfaz de
alimentación eléctrica hasta el controlador inalámbrico.
a. Para los controladores inalámbricos programados
en zonas separadas, el cableado del LED+ y el
LED- en una configuración de regreso al punto de
partida (opción 1) minimizará las interacciones entre
los controladores. El cableado en una configuración
de toma T (opción 2) puede generar interacciones
sutiles entre los controladores.
b. Si los controladores inalámbricos están programados
en una sola zona, los cables de LED+ y LED- se
pueden conectar en una configuración de regreso al
punto de partida o de toma T (opción 1 u opción 2) sin
preocuparse por la interacción entre los controladores.
c. Conecte los cables necesarios a la interfaz de
alimentación eléctrica tal como se muestra en el diagrama
de cableado. Los cables de la interfaz de alimentación
eléctrica y los conectores suministrados aceptan cables
de 4,0 mm a 0,75 mm
2
terminales del controlador inalámbrico aceptan cables de
2,5 mm a 0,50 mm
2
Nota: Utilice los conectores de cable incluidos
para realizar todas las conexiones dentro del
compartimento de cableado integrado.
5. Complete la instalación del controlador inalámbrico de
acuerdo con la sección
inalámbrico, reponga la cubierta superior para que
contenga todas las conexiones de cables y luego vuelva a
aplicar la alimentación eléctrica.
®
Solución de cinta de luz de Lutron
(N/P
(12 AWG a 20 AWG). Los
2
(14 AWG a 22 AWG).
2
Instalación del controlador
LED+
-
LED
LED+
-
LED
LED+
-
LED
048830)

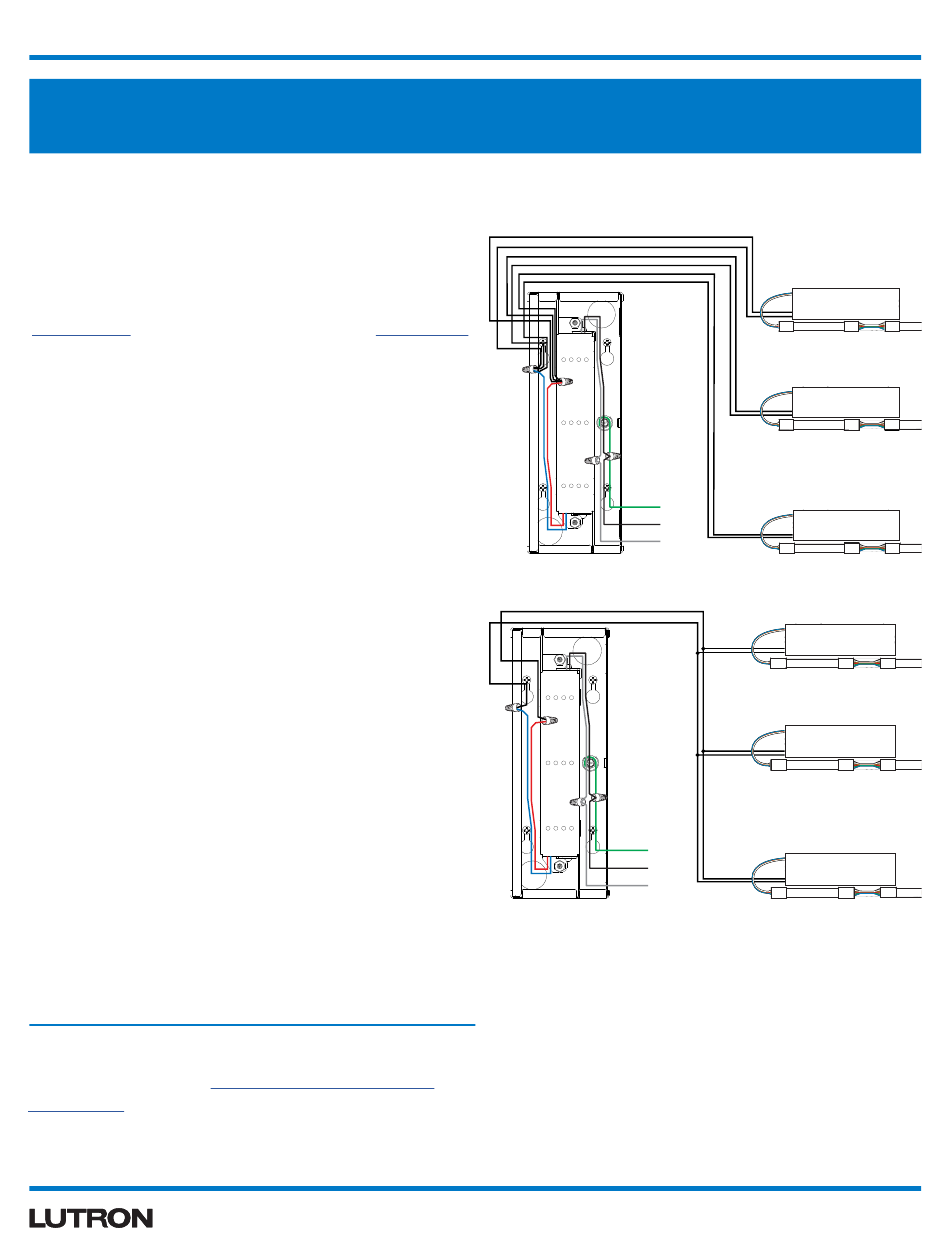

Opción 1: Configuración del cableado con regreso al punto de partida
Opción 2: Configuración del cableado con toma T
6
(continuación)
}
Tierra
Línea/Vivo
120 / 277 V~
Neutro
LED+
-
LED
}
Tierra
Línea/Vivo
120 / 277 V~
Neutro
