Instalación de la interfaz de alimentación eléctrica - LU-PH3-A
4. Tomando como referencia la Presentación de
especificaciones de la solución de cinta de luz
(N/P 3691301) o la Nota de aplicación Nº 830 Guía de
aplicaciones avanzadas de la cinta de luz Lumaris
(N/P 048830) en www.lutron.com, confirme la longitud
y el calibre del cable que se está instalando desde
la interfaz de alimentación eléctrica hasta el
controlador inalámbrico.
a. Si los controladores inalámbricos están programados
en zonas separadas y los cables de LED+ y LED-
están en una configuración de toma en T (opción 2),
esto podría dar lugar a una interacción sutil entre
los controladores. El cableado en una configuración
de regreso al punto de partida (opción 1) tendrá
una interacción limitada entre los controladores
programados en zonas separadas.
b. Si los controladores inalámbricos están programados
en una sola zona, los cables de LED+ y LED- se
pueden conectar en una configuración de regreso al
punto de partida o de toma T (opción 1 u opción 2) sin
preocuparse por la interacción entre los controladores.
c. Conecte los cables necesarios a la interfaz de
alimentación eléctrica tal como se muestra en el
diagrama de cableado. Los terminales de la interfaz
de alimentación eléctrica aceptan cables de 4,0 mm
a 0,75 mm (12 AWG a 20 AWG). Los terminales del
2
controlador inalámbrico aceptan cables de 2,5 mm
a 0,50 mm (14 AWG a 22 AWG).
2
Nota: Cuando se conectan tres controladores a la
interfaz de alimentación eléctrica, dos de los tres
220 - 240 V~
cables de LED+ y LED- del controlador inalámbrico
deben empalmarse juntos en el compartimento del
cableado de la interfaz de alimentación eléctrica con
un conector de cable y un tramo de un solo cable
hasta el bloque de terminales. Los terminales de
LED+ y LED- en la interfaz de alimentación eléctrica
sólo aceptan un cable por terminal.
5. Complete la instalación del controlador inalámbrico
según la siguiente sección, reponga la cubierta superior
y luego vuelva a conectar la alimentación eléctrica.
®
Solución de cinta de luz de Lutron
Línea/Vivo
Neutro
Tierra
LED LED D
L N
(-) (+)

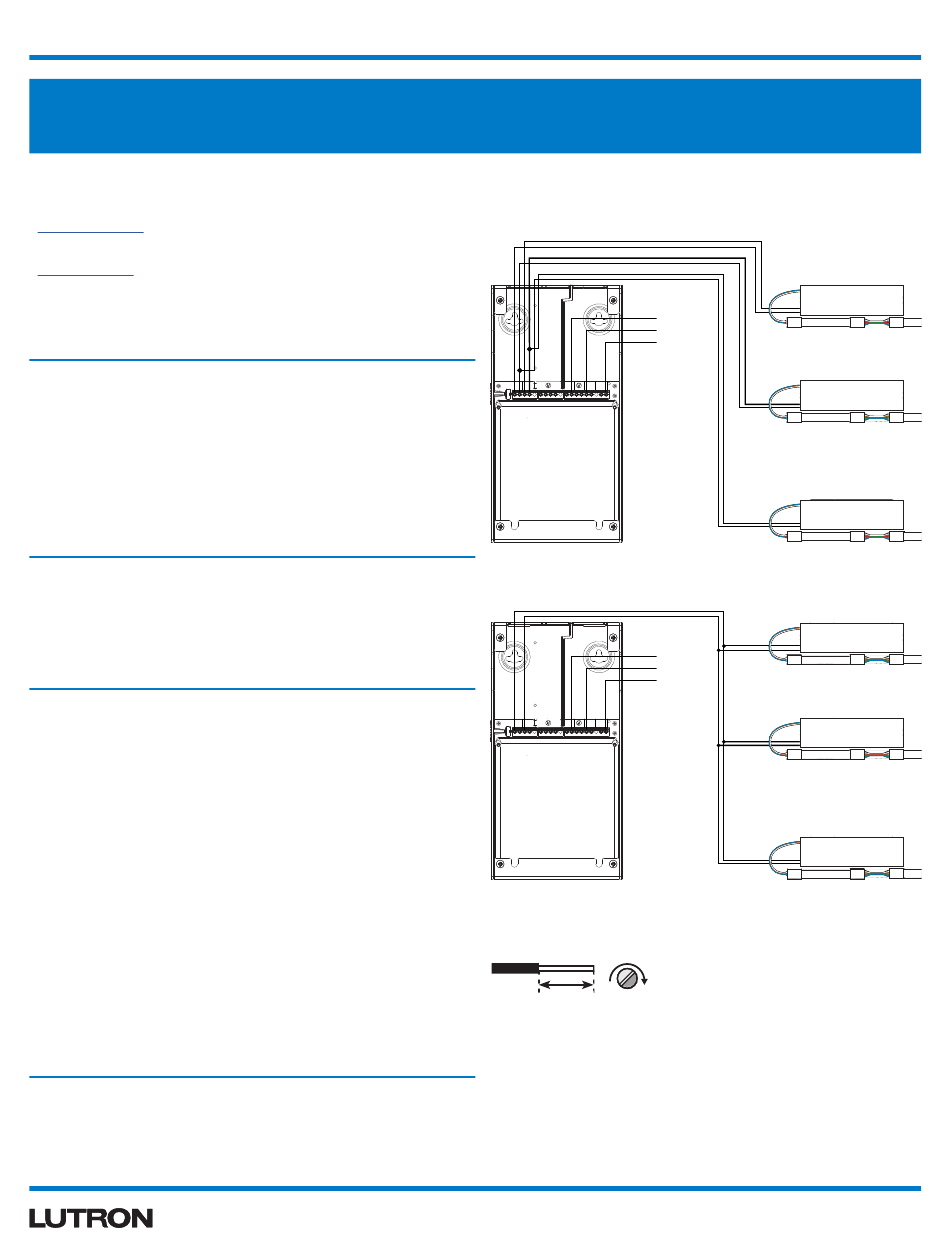

Opción 1: Configuración del cableado con regreso al punto de partida
Línea/Vivo
Neutro
Tierra
LED LED D
L N
(-) (+)
2
2
Opción 2: Configuración del cableado con toma en T
6 mm 0,25 N•m
(0,24 pulg)
(2,2 pulg-lb)
8
(continuación)
}
120/277 V~
}
120/277 V~
