Lutron LU-T05-RT-IN Instructions D'installation page 26

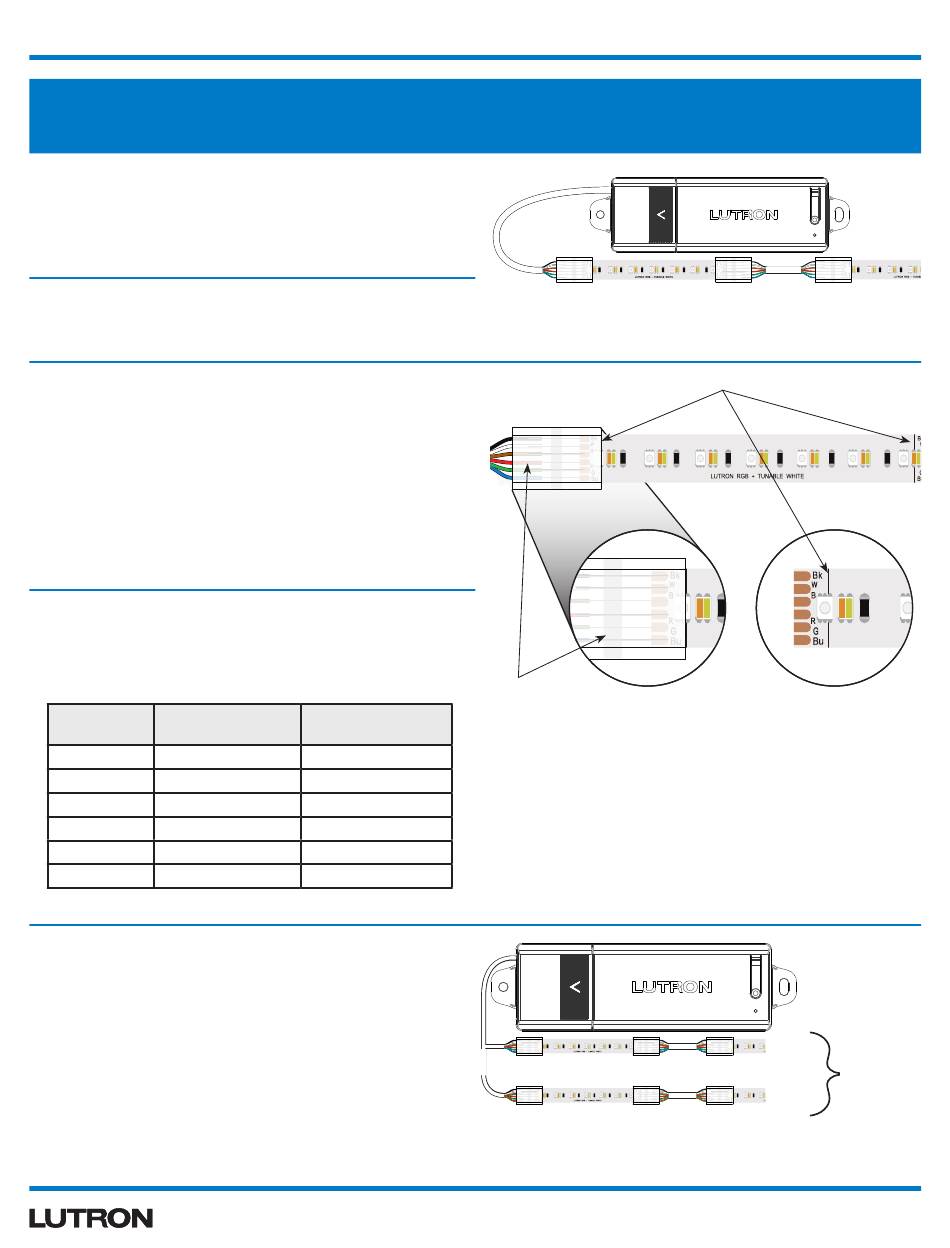

5. Una secciones adicionales de cinta de LED a la serie
(opcional).
a. Mida y corte la longitud de cable necesaria para
conectar las cintas en sus ubicaciones instaladas.
b. Inserte el extremo de la cinta de LED en el conector.
Cierre el conector con unos alicates.
IMPORTANTE: Alinee el borde del conector
con la línea impresa en la cinta. La alineación
incorrecta del conector podría dañar la cinta
de LED.
c. Inserte cables de 0,50 mm
suministrados por Lutron, en los orificios para cables
del conector, asegurándose de alinear el color de los
cables con el canal adecuado de la cinta.
Marcado de Color del cable
la cinta
Bk Negro
W Blanco
B Marrón
R Rojo
G Verde
Bu Azul
d. Solo se pueden conectar en serie 5 m (16,4 pies) de
cinta para cualquier tramo de la misma. Si se va a
utilizar más de 5 m (16,4 pies) de cinta (hasta lo que
permita la especificación del controlador), se deberá
conectar múltiples tramos de cinta en paralelo.
®
Solución de cinta de luz de Lutron
Instalación de la cinta de LED
(22 AWG) sin pelar,
2
Terminal del
controlador
6
5
4
3
2
1
(continuación)
Controlador inalámbrico
Conector Cinta de
de cable LED
a cinta
Conector
5c
•
•
Cinta de
Conector de
•
LED
cable a cinta
Cinta de
Conector de
LED
cable a cinta
4
Conector Conector Cinta de
de cable de cable
a cinta a cinta
5b
5 m
No se deberá
(16,4 pies)
exceder los
máx por
tramo 10 m (32,8 pies)
como máximo
5 m
por controlador
(16,4 pies)
máx por
tramo
www.lutron.com/support
LED
