Installation de l'interface d'alimentation - LU-PH3-B
4. Pour les installations utilisant un kit (RRL-MTK-RT-IN ou
HWL-MTK-RT-IN), utilisez le fil à 2 conducteurs fourni pour
cette étape.
Pour tous les autres types d'installation, ou si davantage
de fils sont nécessaires, reportez-vous à la soumission de
spécifications des solutions de ruban lumineux
(no de pièce 3691301) ou à la note d'application n° 830
(no de pièce 048830) sur www.lutron.com pour connaître
les longueurs et tailles acceptables du fil installé entre
l'interface d'alimentation et le contrôleur sans fil.
a. Pour les contrôleurs sans fil programmés dans des
zones séparées, le câblage LED+ et LED- dans une
configuration en câblage direct (Option 1) minimisera
les interactions entre les contrôleurs. Le câblage dans
une configuration en parallèle (Option 2) peut entraîner
des interactions subtiles entre les contrôleurs.
b. Si les contrôleurs sans fil sont programmés dans
une seule zone, les fils LED+ et LED- peuvent être
câblés soit dans une configuration en câblage direct
ou en parallèle (Option 1 ou Option 2) sans souci
d'interaction entre les contrôleurs.
c. Connectez les fils nécessaires à l'interface
d'alimentation comme indiqué dans le schéma de
câblage. Les câbles d'interface d'alimentation et les
connecteurs fournis acceptent les fils de 4,0 mm
à 0,75 mm (12 AWG à 20 AWG). Les bornes du
2
contrôleur sans fil acceptent du fil de 2,5 mm² à
0,5 mm² (14 AWG à 22 AWG).
Remarque : Utilisez les connecteurs de fils fournis
pour effectuer toutes les connexions à l'intérieur du
compartiment de câblage intégré.
5. Terminez l'installation du contrôleur sans fil conformément
à la section Installation du contrôleur sans
le couvercle supérieur en place pour contenir toutes les
connexions de fils, puis rétablissez l'alimentation.
®
Solution de Ruban Lumineux Lutron
2
fil, remettez
LED+
-
LED
LED+
-
LED
LED+
-
LED
Masse
Ligne/Sous
tension
Neutre

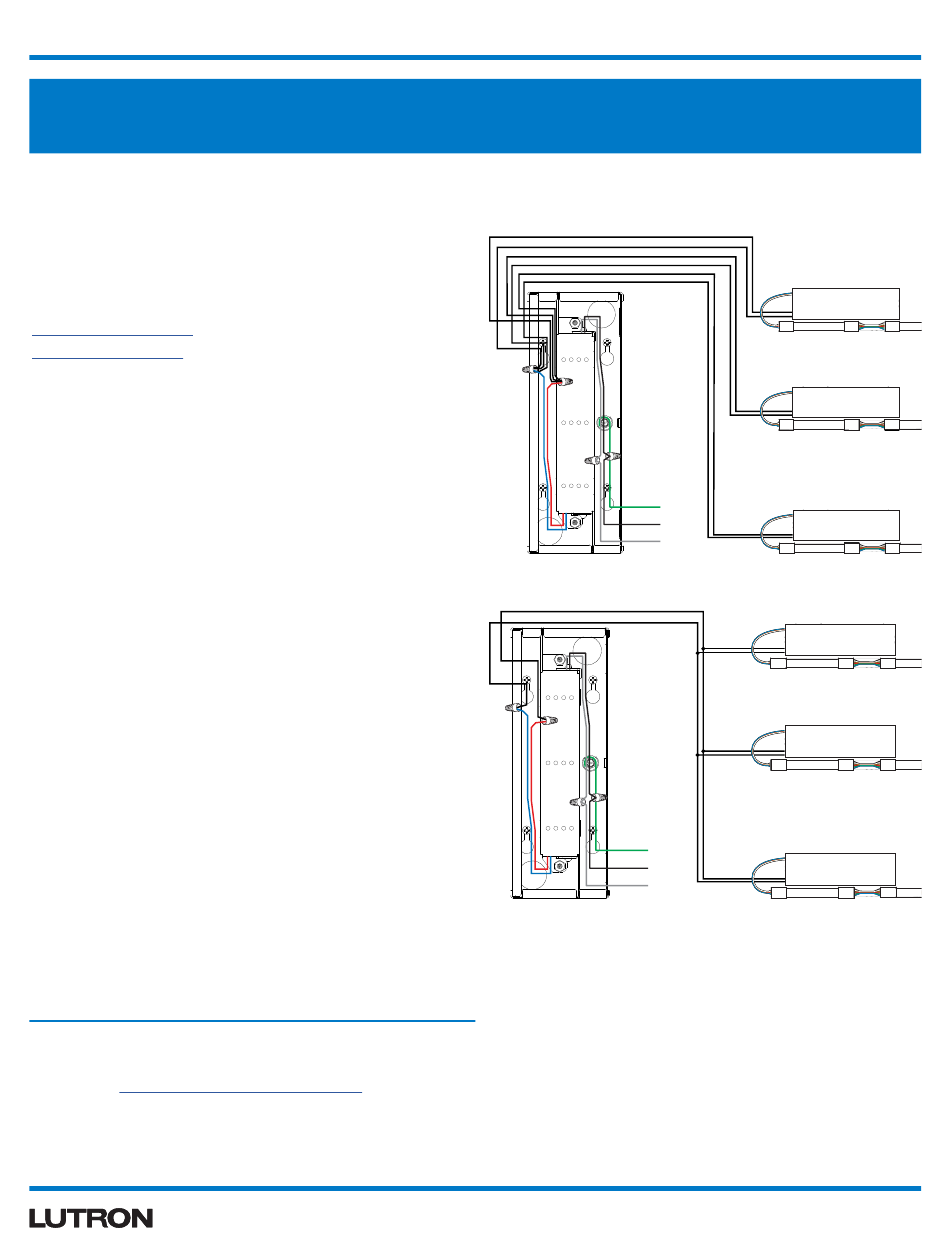

Option 1: Configuration de câblage direct
LED+
-
LED
}
Masse
Ligne/Sous
tension
Neutre
Option 2: Configuration de câblage en parallèle
6
(suite)
}
120 / 277 V~
120 / 277 V~
