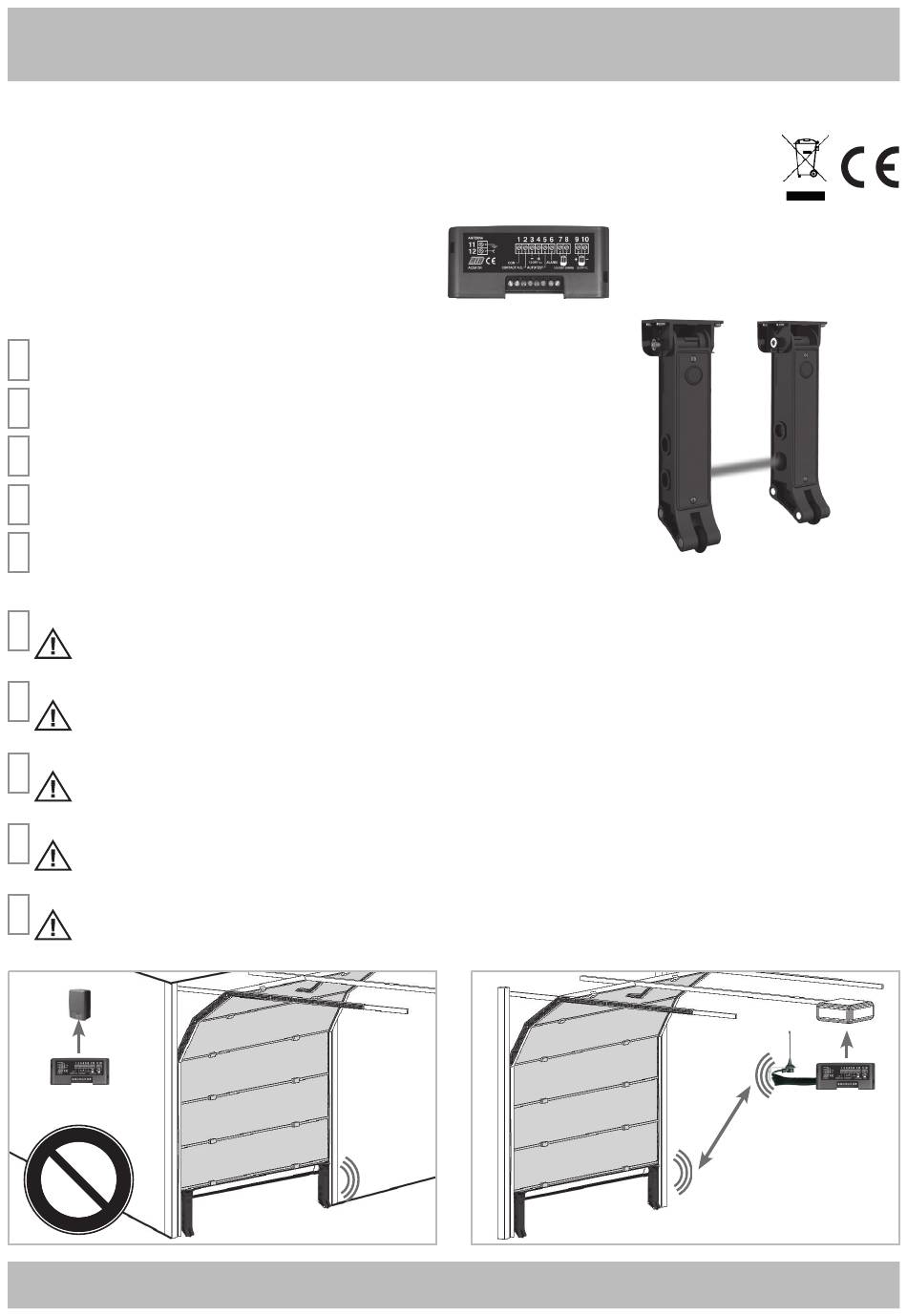

SET NO TOUCH 868
code AD00316
Patents - EP2345019 - EP1722059
FOTOCELLULA SENZA FILI SOSTITUTIVA DELLA COSTA PER PREVENIRE GLI
I
IMPATTI CON PORTE SEZIONALI E SERRANDE AVVOLGIBILI
PHOTOCELLULE SANS FIL REMPLAÇANT LA BARRE POUR PRÉVENIR LES
F
IMPACTS AVEC LES PORTES SECTIONNELLES ET LES VOLETS ROULANTS
G
WIRELESS VERTICAL PHOTOCELL SUBSTITUTING THE SAFETY EDGE TO
B
PREVENT IMPACTS WITH SECTIONAL DOORS AND SPRING ROLLING SHUTTERS
KABELLOSE FOTOZELLEN ALS ERSATZ DER SCHALTLEISTE ZUR
D
ANSCHLAGVERMEIDUNG BEI SEKTIONALTOREN UND ROLLTOREN
FOTOCÉLULA VERTICAL SIN CABLES DE LA COSTA PARA PREVENIR IMPACTOS
E
S
EN LAS PUERTAS SECCIONALES Y PUERTAS ENROLLABLES
LA FOTOCELLULA NO TOUCH 868 DEVE ESSERE IN VISTA DELL'ANTENNA 868 MHz !
I
NON POSIZIONATE MASTER NO TOUCH 868 DIETRO A MURI, PANNELLI METALLICI O ALTRI TIPI DI OSTACOLI CHE POSSANO IMPEDIRE LA
COMUNICAZIONE RADIO CON LA FOTOCELLULA NO TOUCH 868 E IL TRASMETTITORE RED
LA PHOTOCELLULE NO TOUCH 868 DOIT ÊTRE EN VUE DE LA ANTENNE 868 MHz !
F
NE PAS POSITIONNEZ MASTER NO TOUCH 868 DONC DERRIÈRE DES MURS, PANNEAUX MÉTALLIQUES, OU AUTRES TYPES D'OBSTACLES QUI
POURRAIENT COMPROMETTRE LA TRANSMISSION RADIO AVEC PHOTOCELLULE NO TOUCH 868 ET TRANSMETTEUR RADIO RED
PHOTOCELLS NO TOUCH 868 MUST BE VISIBLE TO THE 868 MHZ AERIAL !
G
DO NOT INSTALL MASTER NO TOUCH 868 BEHIND WALLS, METAL FRAMES OR PANELS, OR OTHER KIND OF OBSTACLES THAT COULD PREVENT
B
THE PROPER RADIO COMMUNICATION WITH THE NO TOUCH 868 PHOTOCELL AND THE RED RADIO TRANSMITTER
FOTOZELLE NO TOUCH 868 MUSS WEGEN DER ANTENNE 868 MHz SEIN !
D
NICHT INSTALLIEREN MASTER NO TOUCH 868 HINTER MAUERN, METALLPLATTEN ODER ANDERE ARTEN VON HINDERNISSEN, DIE DEN
FUNKVERKEHR MIT FOTOZELLE NO TOUCH 868 UND RED RADIO-SENDER BEEINTRÄCHTIGEN KÖNNEN
LA FOTOCELULA NO TOUCH 868 DEBE ESTAR EN VISTA DE L'ANTENNA 868MHz !
E
NO DEBEN INSTALAR MASTER NO TOUCH 868 EN UN LUGAR DETRÁS DE LAS PAREDES, DE PANELES DE METAL O DE OTRO TIPO DE OBSTÁCULOS
S
QUE PUEDAN IMPEDIR LA COMUNICACIÓN POR RADIO CON FOTOCÉLULA NO TOUCH 868 Y TRANSMISOR RADIO RED.
MASTER
NO TOUCH 868
ITALIANO pag. 05 / FRANÇAIS pag. 15 / ENGLISH page 25 / DEUTSCH pag. 35 / ESPAÑOL pag. 45
NO - NEIN !
SI - OUI - YES - JA !
MASTER
NO TOUCH 868
Publicité
Manuels Connexes pour RIB SET NO TOUCH 868
Sommaire des Matières pour RIB SET NO TOUCH 868
- Page 1 SET NO TOUCH 868 code AD00316 Patents - EP2345019 - EP1722059 FOTOCELLULA SENZA FILI SOSTITUTIVA DELLA COSTA PER PREVENIRE GLI IMPATTI CON PORTE SEZIONALI E SERRANDE AVVOLGIBILI PHOTOCELLULE SANS FIL REMPLAÇANT LA BARRE POUR PRÉVENIR LES IMPACTS AVEC LES PORTES SECTIONNELLES ET LES VOLETS ROULANTS...
- Page 2 MASTER NO TOUCH 868 peut gérer deux sécurités: NO TOUCH 868 est conforme à la norme EN 13849-1:2015 et associé à un tableau électronique RIB doté d’AUTOTEST, c’est un dispositif de protection PL “c” de Catégorie 2. - PHOTOCELLULE NO TOUCH 868 (code ACG8048). LES PHOTOCELLULES NO TOUCH Le système vérifie constamment la présence des différents dispositifs de sécurité...
- Page 3 JP1 => SÉLECTION ALIMENTATION AUTOTEST JP1- Cavalier sélection modalité autotest avec alimentations négatives JP1+/~ Cavalier sélection modalité autotest avec alimentations positives ou en courant alternatif (à utiliser avec tableau RIB modèle J) JP2 => À disposition pour implémentations futures S1 =>...
- Page 4 RACCORDEMENTS DE MASTER NO TOUCH 868 À UNE PLATINE MUNIE D’UNE SORTIE CLIGNOTANT ATTENTION: La fonction AUTOTEST est obligatoire pour que le MASTER NO TOUCH 868 effectue les inspections exigées par la EN 12978 par. 4.1 à des positions finales de la course.
- Page 5 RACCORDEMENTS DE MASTER NO TOUCH 868 À UNE PLATINE SANS SORTIE CLIGNOTANT AVEC COFFRET POUR UN MOTEUR MONOPHASÉ 120/230Vac N:B.: désactiver complètement toutes les fonctions éventuelles de ralentissement, démarrage graduel, réglage de la force. RACCORDER LE NEUTRE DE LA LIGNE MONOPHASÉ...
- Page 6 RACCORDEMENTS DE MASTER NO TOUCH 868 À UNE PLATINE SANS SORTIE CLIGNOTANT AVEC COFFRET POUR UN MOTEUR 12/24Vdc - Il n’est pas possible de raccorder directement MASTER NO TOUCH 868 à l’alimentation moteur car la polarité est inversée pour assurer la montée/descente et la tension chute pour assurer le ralentissement en approche.
- Page 7 MONTAGE PHOTOCELLULES DE SÉCURITÉ NO TOUCH 868 IL EXISTE DEUX DIFFÉRENTES TYPOLOGIES DE FIXATION: NO TOUCH 1A NO TOUCH 1B (STANDARD) DISPOSITIF FIXÉ SOUS LA PORTE DISPOSITIF FIXÉ SUR LE CÔTÉ DE LA PORTE bride positionnée pour fixation sous la porte bride positionnée pour fixation sur le côté...
- Page 8 PROGRAMMATION MASTER NO TOUCH 868 ET PHOTOCELLULES NO TOUCH 868 VÉRIFICATION DU BON FONCTIONNEMENT DE LA PHOTOCELLULE NO TOUCH 868 - Le bon fonctionnement du TX NO TOUCH 868 est signalé par la LED verte DL6 qui s’allume pendant 10 secondes à l’insertion de la batterie de 3,6V. - Sur MASTER NO TOUCH 868 la LED bicolore DL1 passera du rouge clignotant à...
- Page 9 CARACTÉRISTIQUES TECHNIQUES PHOTOCELLULE NO TOUCH 868 - appuyer sur le bouton S2 PROG. TX sur l’Émetteur RED: sur MASTER NO TOUCH 868 la LED bicolore DL1, de vert clignotant, s’éteint. Un son de cloche signale la mémorisation code ACG8048 tandis que la LED rouge de l’Émetteur clignote 3 fois pour confirmer la mémorisation. RÉCEPTEUR NO TOUCH 868 VÉRIFICATION DU BON FONCTIONNEMENT DE LA SÉCURITÉ...
- Page 10 ATTENTION NO ! OUI ! POUR EXTRAIRE LE CIRCUIT, FAIRE LEVIER UNIQUEMENT DANS LA ZONE MISE EN EVIDENCE SUR L’ADHESIF PAR LE TRAIT VERT. Il est possible d’endommager le circuit en cas de non respect de cet avertissement. REMPLACEMENT DES BATTERIES La durée des batteries au LITHIUM de tipo AA de 3,6V est d’environ 3 ans.
- Page 11 EN CAS DE DIFFICULTÉ SYMPTÔME VÉRIFICATION Toutes les LEDs de la carte MASTER NO TOUCH 868 sont éteintes Vérifier la présence de tension 12 ou 24V aux bornes d’alimentation POWER du MASTER NO TOUCH 868 Seule la LED DL2 est allumée - Aucune sécurité...
