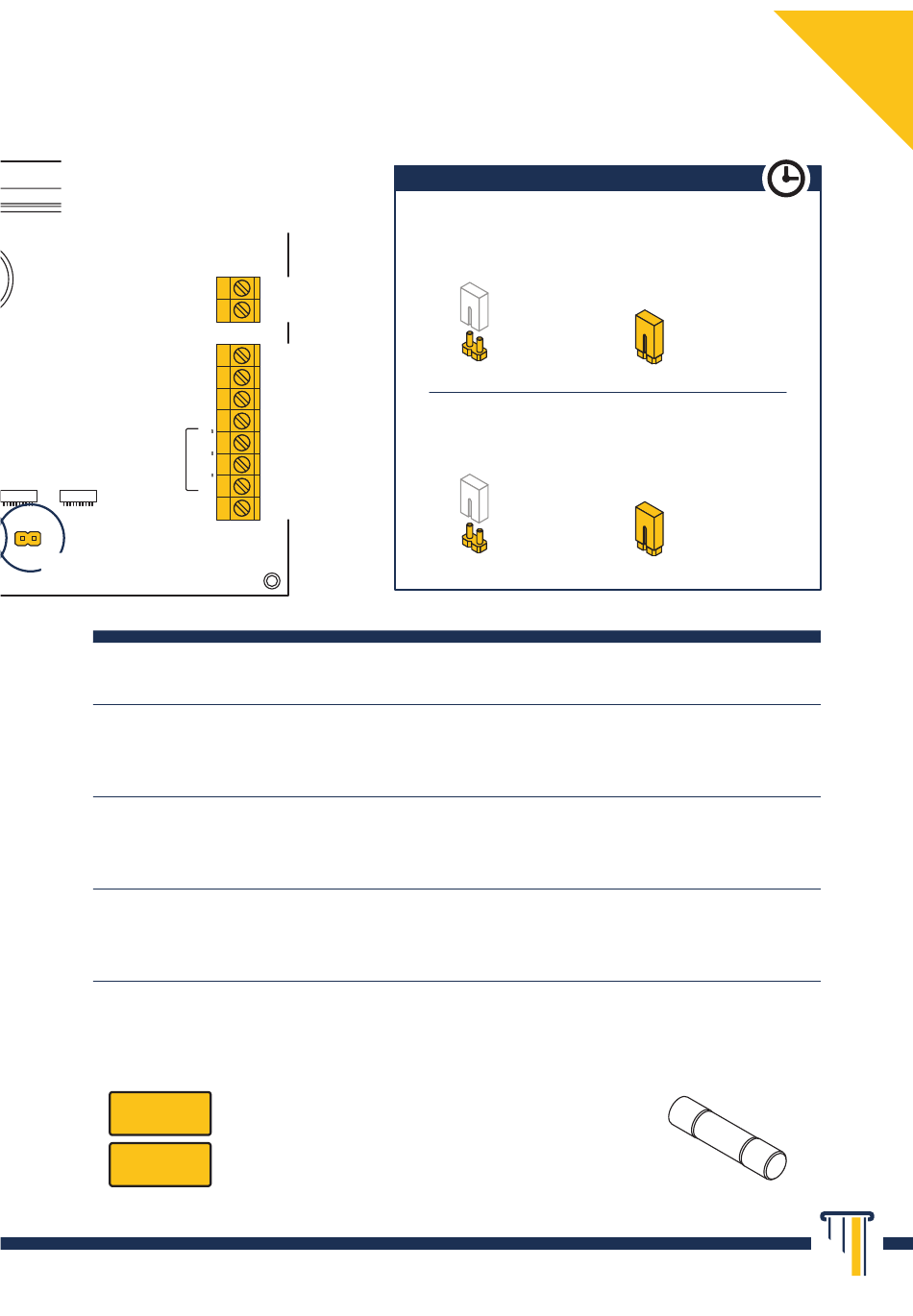

CONNECTION SCHEMATICS / LISTE CONNEXIONS CENTRALE
CENTRALINA ELETTRONICA
CONTROL UNIT
CENTRALE ELECTRONIQUE
Jumper AP
MOT A
MOT B
NC 1
NO 1
COM 1
NC 2
NO 2
COM 2
ALARM
ANTA
F1
F2
MOT A
19
MOT B
20
NC 1
21
NO 1
22
COM 1
23
NC 2
24
NO 2
25
COM 2
26
ALARM
27
ANTA
28
Alimentazione gruppo motore / Motor unit power supply /
Alimentation groupe moteur
Uscita 1 stato catenaccio, contatti relè N.C. / N.A. / COM.
Deadbolt status output 1, relay contacts N.C. / N.O. / COM.
Sortie 1 êtat pêne, contacts relais N.C. / N.O. / COM.
Uscita 2 stato catenaccio, contatti relè N.C. / N.A. / COM.
Deadbolt status output 2, relay contacts N.C. / N.O. / COM.
Sortie 2 êtat pêne, contacts relais N.C. / N.O. / COM.
Ingresso avaria serratura (open collector, 30 V | 150 mA MAX)
Lock fault input (open collector, 30 V | 150 mA MAX)
Entrée panne serrure (open collector, 30 V | 150 mA MAX)
Ingresso sensore magnetico di stato anta (N.A. ad anta aperta)
Magnetic door status sensor input (N.O. with open door)
Entrée capteur magnétique d' ê tat porte (N.O. avec porte ouverte)
Protection fuse, AC circuit ( 5x20 3,15 F )
Protection fuse, DC circuit ( 5x20 3,15 F )
Temporizzazioni / Timings / Temporisations
Richiusura automatica serratura ad anta non aperta.
Automatic reclosing if the door has not been opened.
Refermeture automatique si la porte n' e st pas ouverte.
6 sec
JUMPER AP
Richiusura automatica ad accostamento anta.
Automatic relocking at door closing.
Fermeture du pêne à l' a pprochement de la porte.
½ sec
JUMPER CH
12 sec
JUMPER AP
1 sec
JUMPER CH
13
