10
MAXIMA
Colore / Colour / Coleur
Bianco / White / Blanc
Rosa / Pink / Rose
Grigio / Grey / Gris
Giallo / Yellow / Jaune
Verde / Green / Vert
Marrone / Brown / Marron
¹ Venduta separatamente / Sold separately / Vendue séparément
Elenco uscite a pag. 12-13 / Output schematics at p. 12-13 / Liste sorties à p. 12-13

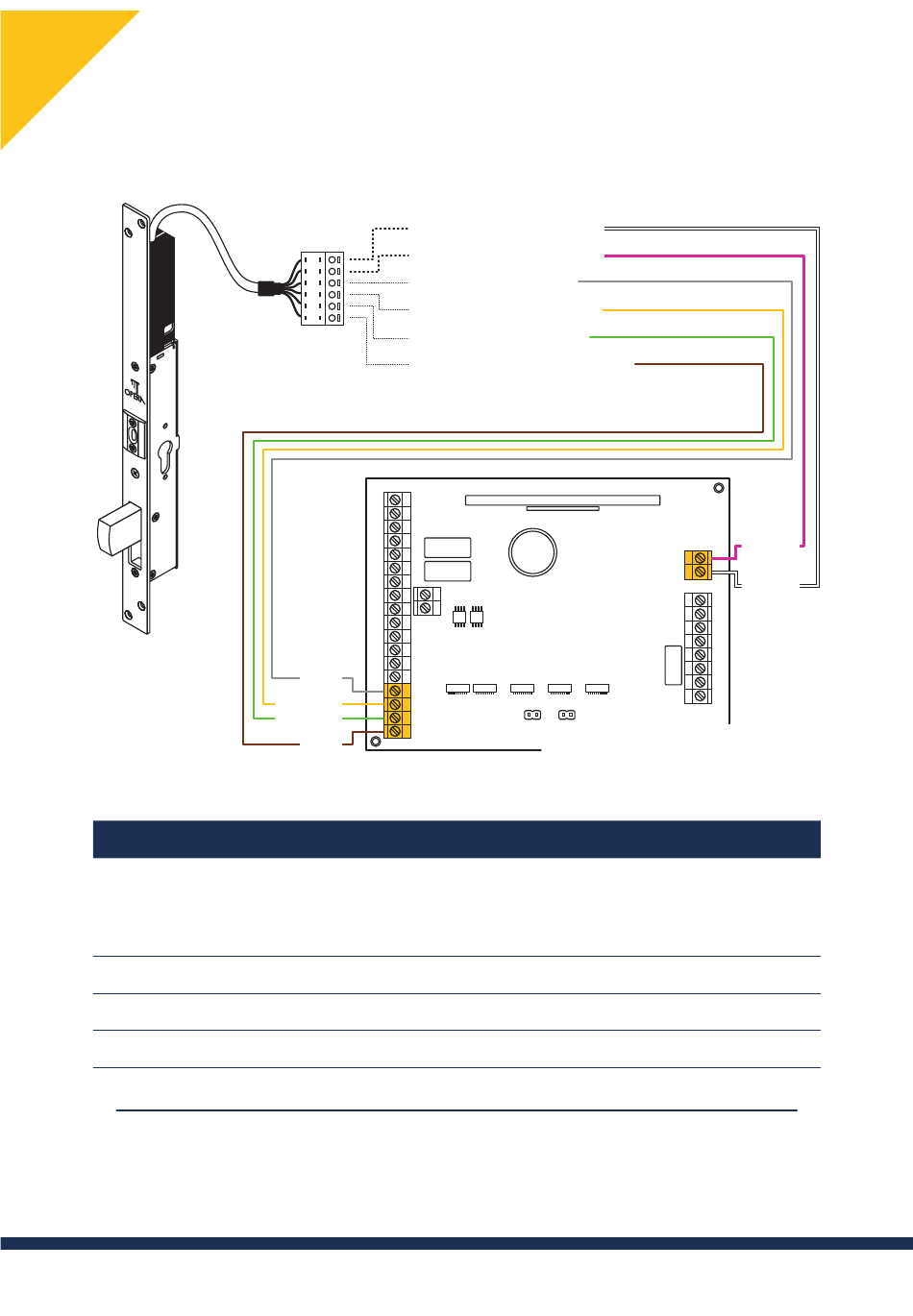

COLLEGAMENTI ELETTRICI
ELECTRICAL CONNECTIONS
CONNEXIONS ELECTRIQUES
Bianco / White / Blanc
Rosa / Pink / Rose
Grigio / Grey / Gris
Giallo / Yellow / Jaune
Verde / Green / Vert
Marrone / Brown / Marron
GND
15
OUT AP
16
OUT CH
17
18
5 V
Funzione / Function / Fonction
Alimentazione gruppo motore
Motor unit power supply
Alimentation groupe moteur
GND - Massa / Ground / Terre
OUT AP - Apertura / Opening / Ouverture
OUT CH - Chiusura / Closing / Fermeture
+5 V
*
19
20
CONTROL UNIT¹
Art. 54250 / 54255
*
VEDI NOTA
*
SEE NOTE
*
VOIR REMARQUE
MOT A
MOT B
