NOTA / NOTE / REMARQUE
Non utilizzare cavi di tipo telefonico. Per i COLLEGAMENTI DI ALIMENTAZIONE
(�li bianco e rosa) non utilizzare �li di sezione inferiore o lunghezza superiore a:
Do not use telephone wires. For POWER SUPPLY CONNECTIONS (white and pink
wires) do not use cables with a smaller section or a greater lenght than:
Ne pas utiliser câbles téléphoniques. Pour les CONNEXIONS D'ALIMENTATION
(câbles blanc et rose) n'utiliser pas de �ls d'une section inferieure ou d'une longueur
supérieure à:
Min section
Ø 0,5 mm
Ø 0,75 mm

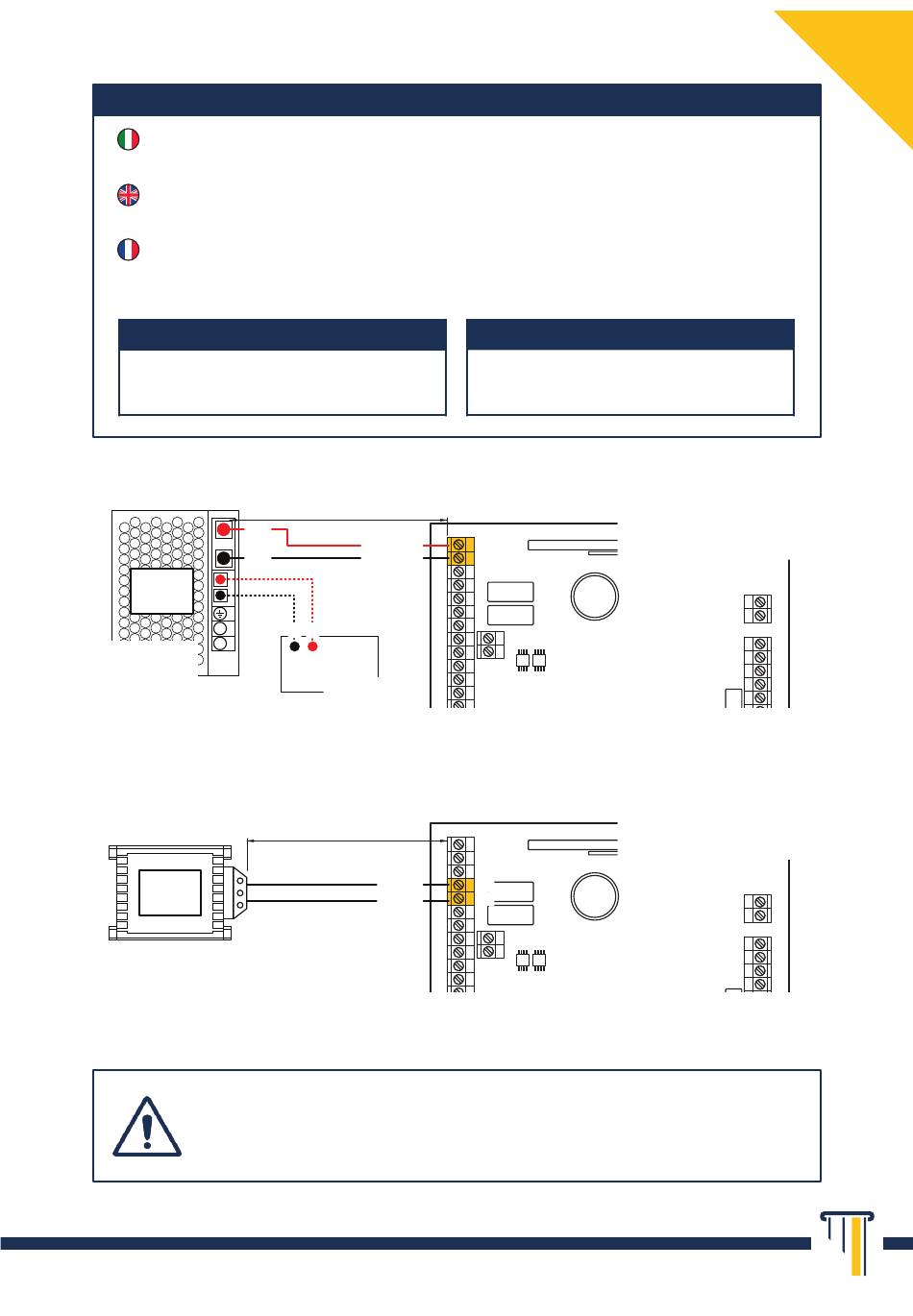

Alimentazione DC / DC power supply / alimentation DC
V+
V-
12 Vdc
3 A
N
L
ALIMENTATORE
POWER SUPPLY
ALIMENTATEUR
Consigliato / recommended / recommandé:
Alimentazione AC / AC power supply / alimentation AC
10 Vac
50 VA
TRASFORMATORE
POWER TRANSFORMER
TRANSFORMATEUR
Consigliato / recommended / recommandé:
Non utilizzare trasformatori che eroghino più di 10 Vac.
Do not use power transformer supplying more than 10 Vac.
Ne pas utiliser transformateurs qui fournissent plus que 10 Vac.
Max cable length
3 m
3 ÷ 10 m
MAX 3 m
+12 V IN
-12 V IN
-
+
BATTERY
SWITCHING POWER SUPPLY art. 05320A
MAX 3 m
AC IN
AC IN
POWER TRANSFORMER art. 05210
Min section
Max cable length
Ø 1,5 mm
Ø 2,5 mm
CONTROL UNIT
Art. 54250 / 54255
1
2
CONTROL UNIT
Art. 54250 / 54255
4
5
10 ÷ 30 m
30 ÷ 50 m
11
