Installation
Notice d'instructions 867-M PREMIUM - 00.0 - 02/2015
7.7.2 Monter la pédale et le transmetteur de valeur de
vitesse

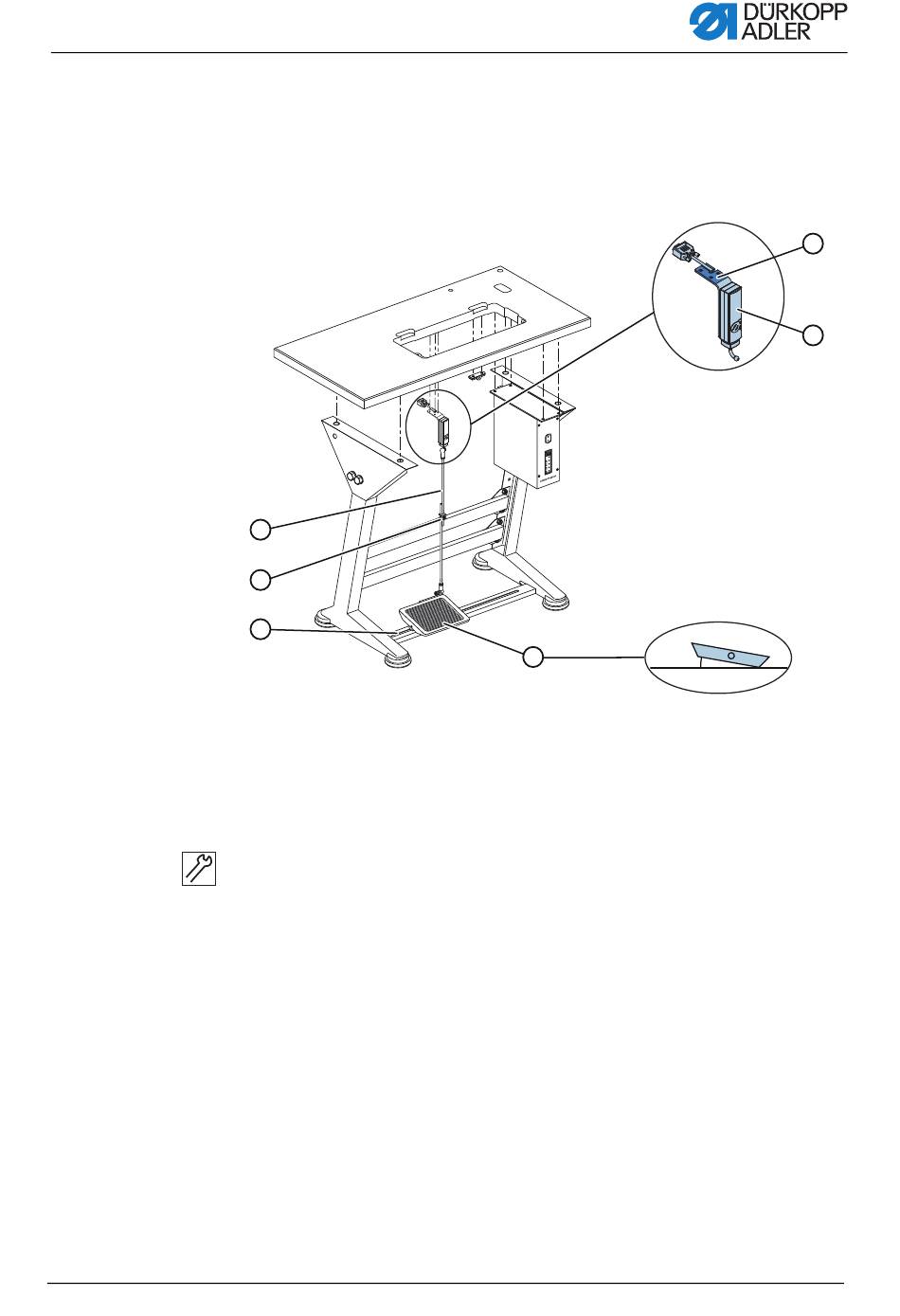

Fig. 30: Monter le transmetteur de valeur de vitesse
1
2
3
(1) - Tringle de la pédale
(2) - Vis
(3) - Barre transversale
(4) - Pédale
1. Poser la pédale (4) sur la traverse du pied (3) et l'aligner de
façon à ce que le centre de la pédale se trouve en dessus de
l'aiguille. A cette fin la traverse du pied est pourvue de trous
oblongs.
2. Visser la pédale (4) sur la traverse du pied (3).
3. Visser l'équerre de fixation (6) sous le dessus de table de façon
à ce que la tringlerie de pédale (1) passe du transmetteur de
valeur de vitesse (5) vers la pédale (4) en verticale.
4. Visser le transmetteur de valeur de vitesse (6) à l'équerre de
fixation (5).
5. Accrocher les logements sphériques de la tringle de pédale
(1) au transmetteur de vitesse (5) et à la pédale (4).
6. Régler la tringle de pédale (1) à la bonne longueur:
SWG DAC
4
10°
(5) - Transmetteur de valeur de vi-
tesse
(6) - Équerre de fixation
6
5
