50
1. Visser le tiroir (3) avec son support sur le côté gauche de la
partie inférieure du dessus de table.
2. Visser le carter d'huile (4) sous l'évidement de la machine.
3. Visser le conduit de câbles (1) sur la partie inférieure du dessus
de table.
4. Mettre le porte-bobines (7) dans le trou percé.
5. Fixer le porte-bobines (7) avec écrou et rondelle.
6. Visser le support pour bobines et le bras de débobinage sur
le porte-bobine (7)
de façon à ce qu'ils se superposent exactement.
7. Remettre le bouchon dans le trou (6).
8. Mettre les moitiés inférieures des charnières dans les
évidements (2)
9. Mettre les angles en caoutchouc dans les évidements
angulaires (5).
7.5 Fixer le dessus de table sur le bâti

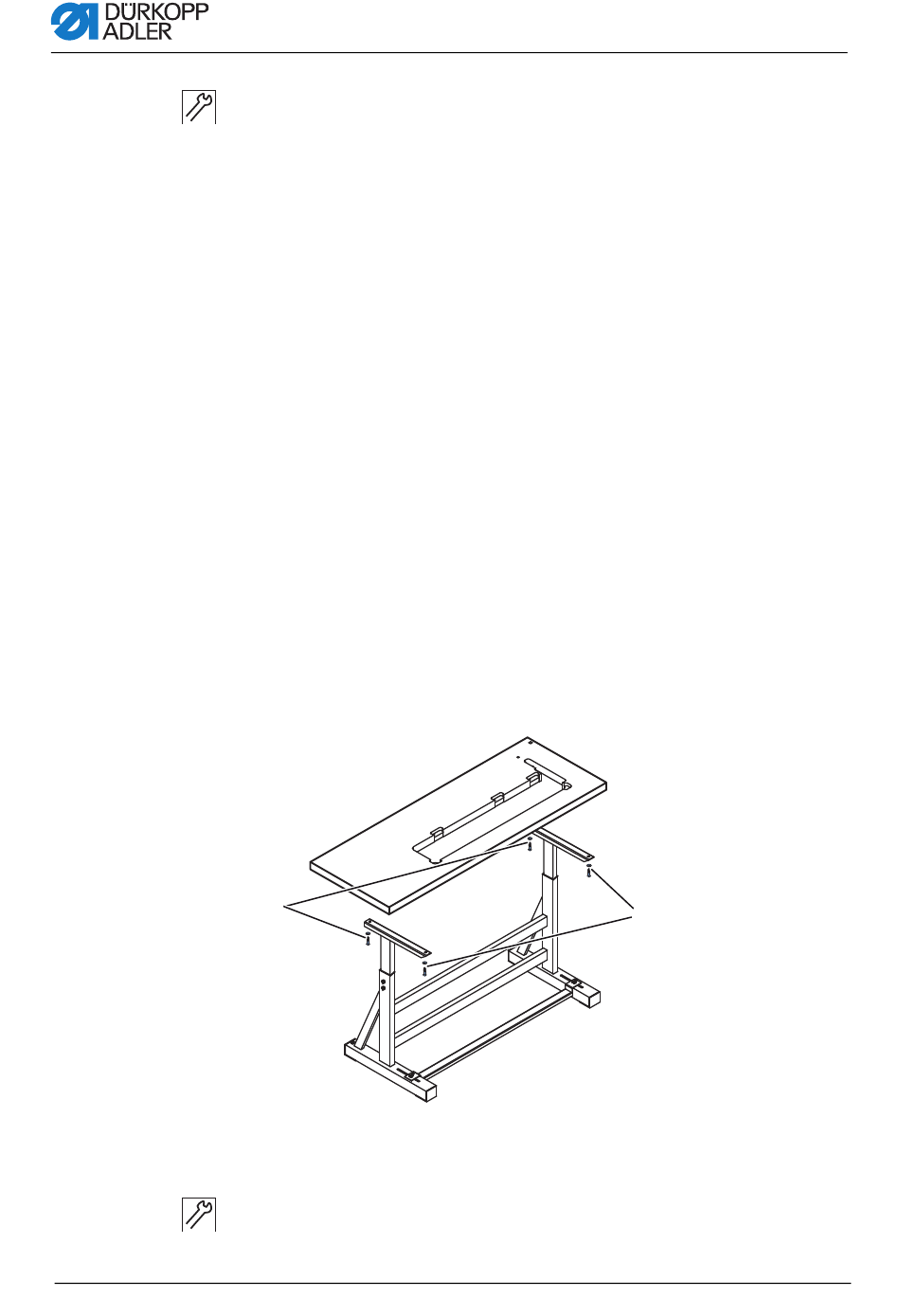

Fig. 27: Fixer le dessus de table sur le bâti
1
(1) - Trous de vis et vis
1. Poser le dessus de table sur les têtes des longerons intérieurs .
2. Fixer le dessus de table aux trous de vis (1).
Notice d'instructions 867-M PREMIUM - 00.0 - 02/2015
Installation
