Sección 5 Instalación
Peligros diversos. Solo el personal cualificado debe realizar las tareas descritas en esta sección del
documento.
5.1 Directrices de instalación en la planta
Peligro de explosión. El instrumento no está aprobado para su instalación en lugares peligrosos.
Peligro de incendio. Este producto contiene un refrigerante inflamable. No dañe ni perfore el circuito
de refrigeración. Asegúrese de que todas las aberturas de flujo de aire del instrumento y de la
estructura (si procede) no estén bloqueadas.
• Instale el AWRS en una ubicación interior o exterior.
• Asegúrese de que la temperatura del emplazamiento está dentro del rango de especificaciones.
Consulte Especificaciones
• Instale el tomamuestras en una superficie a nivel. Ajuste el pie del tomamuestras para nivelarlo.
Consulte la Figura 2
• Utilice los soportes de anclaje instalados y los pernos de
para el AWRS. Consulte
• Conecte un tubo de drenaje al conector hembra NPT de ½-1/4 pulg. en la parte inferior del
tomamuestras.

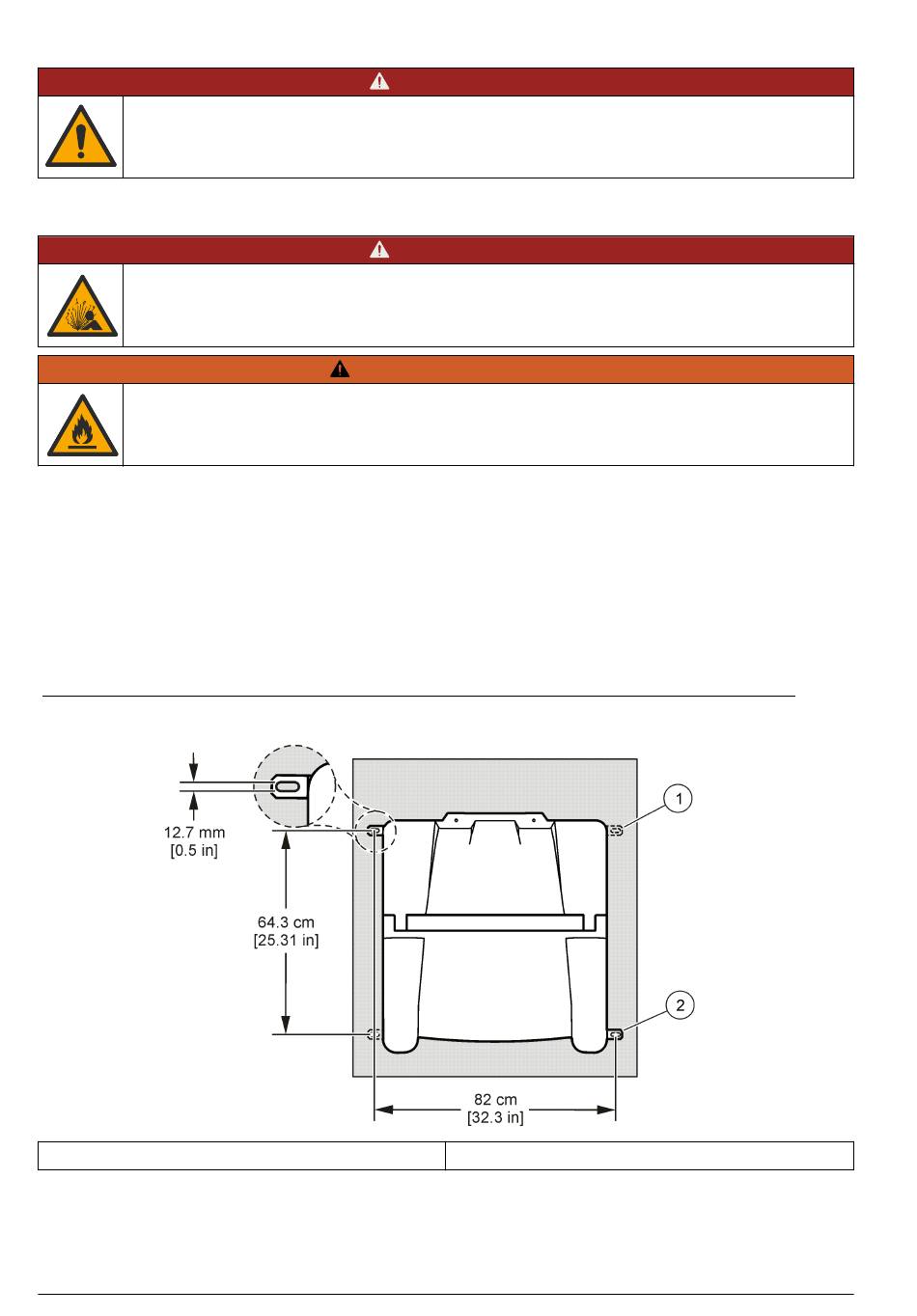

Figura 4 Ubicación de los soportes de anclaje del AWRS con dimensiones de montaje
1 Soportes de anclaje opcionales
60 Español
P E L I G R O
P E L I G R O
A D V E R T E N C I A
en la página 53.
en la página 56 para ver las dimensiones del tomamuestras.
Figura 4.
3
/ pulg. suministrados por el usuario
8
2 Soportes de anclaje (2 unidades)
