Hach AS950 AWRS Installation Et Maintenance
  1. Manuels
  2. Marques
  3. Hach Manuels
  4. Équipement de laboratoire
  5. AS950
  6. Installation et maintenance
Hach AS950 AWRS Installation Et Maintenance

Hach AS950 AWRS Installation Et Maintenance

Masquer les pouces Voir aussi pour AS950 AWRS:

Publicité

Liens rapides

Télécharger ce manuel
DOC336.97.80677
AS950 AWRS, R600a
04/2025, Edition 3
Basic Installation and Maintenance
Installation et maintenance de base
Instalación y mantenimiento básicos
基本安装与维护
基本的な設置とメンテナンス

Publicité

loading

Manuels Connexes pour Hach AS950 AWRS

Sommaire des Matières pour Hach AS950 AWRS

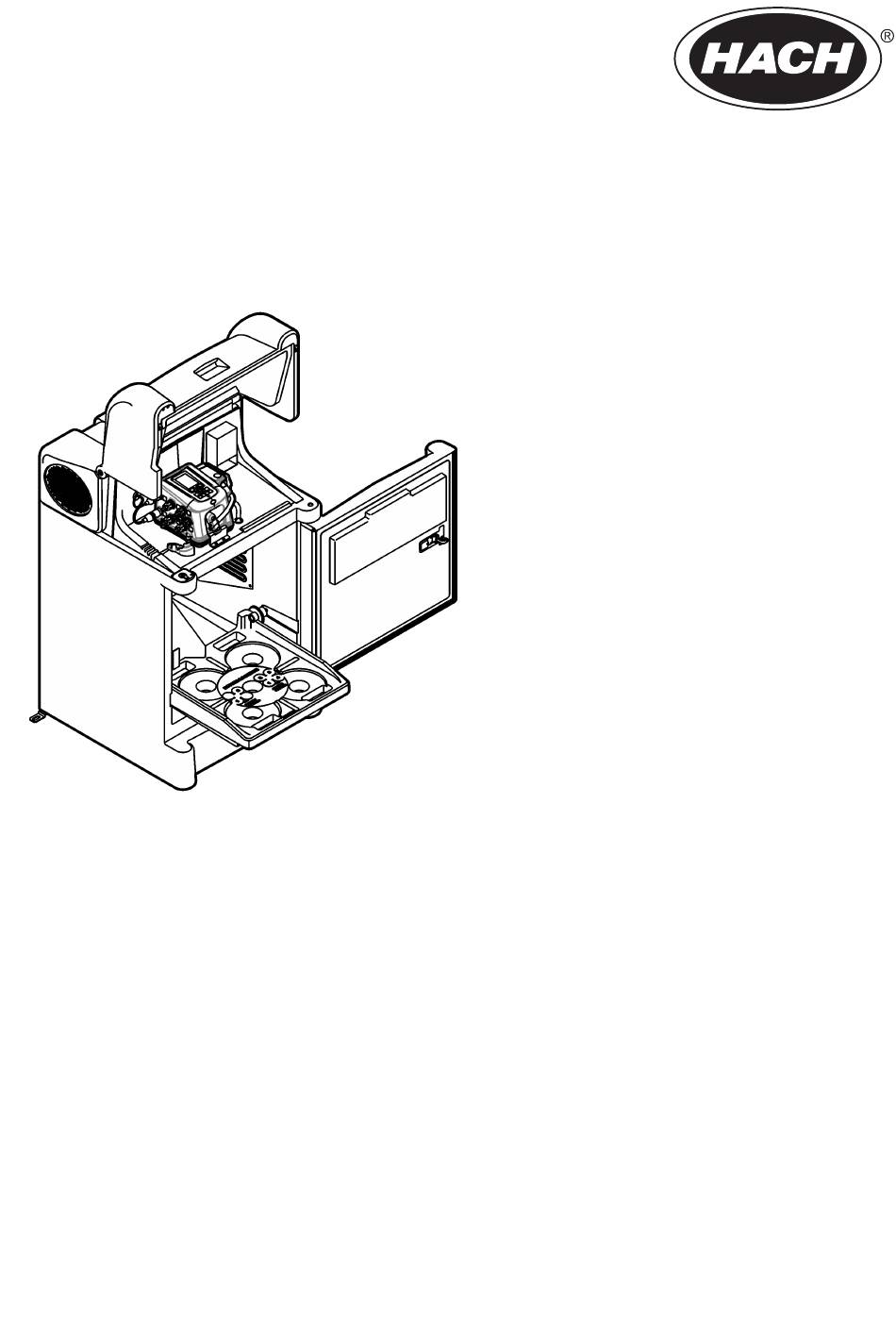

  • Page 1 DOC336.97.80677 AS950 AWRS, R600a 04/2025, Edition 3 Basic Installation and Maintenance Installation et maintenance de base Instalación y mantenimiento básicos 基本安装与维护 基本的な設置とメンテナンス...
  • Page 2 Table of Contents English ..........................3 Français ......................... 27 Español .......................... 52 中文 ..........................76 日本語 ..........................97...
  • Page 3 Table of Contents 1 Online user manual on page 3 5 Installation on page 11 2 Product overview on page 3 6 Startup on page 19 3 Specifications on page 4 7 Maintenance on page 19 4 General information on page 7 8 Troubleshooting on page 25 Section 1 Online user manual...
  • Page 4 Figure 1 AWRS 1 Cover latch 5 Non-contacting liquid detector 9 Door latch 2 AWRS 6 Controller cover 10 Controller 3 Access cover 7 Compartment heater option 11 Refrigerated cabinet 4 Liquid detector 8 Pump 12 Bottle tray Section 3 Specifications Specifications are subject to change without notice.
  • Page 5 Specification AWRS Protection class Altitude 2000 m (6562 ft) maximum Temperature control 4 (±0.8) °C (39 (±1.5) °F) Enclosure IP24, low-density polyethylene with UV inhibitor Sample bottle capacity Single bottle: 10 L (2.5 gal) glass or polyethylene, or 21 L (5.5 gal) polyethylene Multiple bottles: two 10 L (2.5 gal) polyethylene and/or glass, four 10 L (2.5 gal) polyethylene and/or glass, eight 2.3 L (0.6 gal) polyethylene and/or...
  • Page 6 Specification Details Sample volume Programmable in 10-mL (0.34 oz) increments from 10 to 10,000 mL (3.38 oz to 2.6 gal) Sample volume repeatability ±5% of 200 mL sample volume with: 4.6 m (15 ft) vertical lift, 4.9 m (16 ft) of (typical) in.
  • Page 7 Figure 2 AWRS dimensions Section 4 General information In no event will the manufacturer be liable for damages resulting from any improper use of product or failure to comply with the instructions in the manual. The manufacturer reserves the right to make changes in this manual and the products it describes at any time, without notice or obligation.
  • Page 8 N O T I C E Indicates a situation which, if not avoided, may cause damage to the instrument. Information that requires special emphasis. 4.1.2 Precautionary labels Read all labels and tags attached to the instrument. Personal injury or damage to the instrument could occur if not observed.
  • Page 9 4.2 Icons used in illustrations Manufacturer supplied parts 4.3 EMC compliance C A U T I O N This equipment is not intended for use in residential environments and may not provide adequate protection to radio reception in such environments. CE (EU) The equipment meets the essential requirements of EMC Directive 2014/30/EU.
  • Page 10 4.4 Intended use The All Weather Refrigerated Sampler (AWRS) is intended for use by individuals who collect water samples in locations where temperature control is necessary for sample preservation. The AWRS does not treat or alter water. 4.5 Product components W A R N I N G Fire hazard.
  • Page 11 Section 5 Installation D A N G E R Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document. 5.1 Site installation guidelines D A N G E R Explosion hazard. The instrument is not approved for installation in hazardous locations. W A R N I N G Fire hazard.
  • Page 12 5.2.2 Install a single bottle When a single bottle is used to collect one composite sample, do the steps that follow. When multiple bottles are used, refer to Install multiple bottles on page 12. When the bottle is full, the full bottle shut-off stops the sampling program. Install the sample bottle as shown in Figure Figure 5 Single bottle installation...
  • Page 13 Figure 6 Multiple bottle installation 1 Retainer for 24 1-L poly bottles 4 Bottle tray for 8 to 24 bottles 7 Removable tray 2 Retainer for 24 350-mL glass 5 Slot for bottle tray bottles 3 Bottle one indicator 6 Front of sampler 5.3 Plumb the sampler Install the intake tube in the middle of the sample stream (not near the surface or bottom) to make sure that a representative sample is collected.
  • Page 14 • Keep the intake tube at a maximum vertical slope so that the tube drains completely between samples. Note: If a vertical slope is not possible or if the tube is pressurized, disable the liquid detector. Calibrate the sample volume manually. •...
  • Page 15 Figure 9 Site installation 1 Strainer 2 Mounting surface 3 Vertical lift 5.4 Electrical installation 5.4.1 Connect the sampler to power D A N G E R Electrocution hazard. If this equipment is used outdoors or in potentially wet locations, a Ground Fault Circuit Interrupt (GFCI/GFI) device must be used for connecting the equipment to its main power source.
  • Page 16 2. Connect the other end of the cable to the AUX I/O port on the controller. 5.4.4 Connect a non-Hach flow meter To connect a non-Hach flow meter to the AUX I/O port, do the steps that follow. Items to collect: Multi-purpose auxiliary half cable, 7 pin 1.
  • Page 17 Figure 11 Auxiliary connector Table 1 Half cable wiring information Pin Signal Color Description Rating +12 VDC White Power supply positive output. Battery power to the I/O module: 12 VDC power Only use with pin 2. nominal; Power supply to the I/O module: 15 at output 1.0 A maximum.
  • Page 18 Table 1 Half cable wiring information (continued) Pin Signal Color Description Rating Liquid level Black Liquid level input—Start or Termination (pulled high): internal +5 V supply input or continue the sampling program. through an 11 kΩ resistance with a series 1 kΩ Auxiliary A simple float level switch can resistor and 7.5 V zener diode terminated to pin...
  • Page 19 5.4.5 Connect a sensor To connect a sensor (e.g., pH or flow sensor) to a sensor port, refer to Figure Figure 12 Connect a sensor Section 6 Startup 6.1 Set the instrument to on The refrigerator starts after a 5-minute delay when power is supplied to the sampler. The refrigerator continues to operate when the controller is set to off or the power is removed from the controller.
  • Page 20 W A R N I N G Biohazard exposure. Obey safe handling protocols during contact with sample bottles and sampler components. W A R N I N G Multiple hazards. The technician must make sure that the equipment operates safely and correctly after maintenance procedures.
  • Page 21 Figure 13 Desiccant cartridge 1 Plug 3 O-ring 2 Desiccant tube 4 Desiccant window 7.3 Pump maintenance C A U T I O N Pinch hazard. Remove power from the instrument before maintenance or service activities are done. 7.3.1 Replace the pump tubing N O T I C E Use of tubing other than that supplied by the manufacturer can cause excessive wear on mechanical parts and/or poor pump performance.
  • Page 22 Figure 14 Pump tubing preparation 1 To intake tubing 6 Length inside the pump 2 Alignment dots 7 Length for the AWRS 3 To fitting on sampler base 8 Length for AWRS and controller with standard liquid detector 4 Length for controller with standard liquid detector 9 Length for AWRS and controller with non-contacting liquid detector 5 Length for controller with optional non-contacting...
  • Page 23 English 23...
  • Page 24 7.3.2 Clean the rotor Clean the rotor, pump tube tracks and pump housing with a mild detergent. Refer to Replace the pump tubing on page 21 and the illustrated steps that follow. 7.4 Replace the distributor arm tube The distributor arm moves over each bottle during multiple bottle sampling. Replace the tube in the distributor arm when the tube is worn.
  • Page 25 Figure 15 Distributor assembly 1 Tube extension 4 Distributor arm lengths: 7 Distributor tube 152.4 mm (6.0 in.), 177.8 mm (7.0 in.) or 190.8 mm (7.51 in.) 2 Nozzle 5 Distributor motor 3 Distributor arm 6 Shaft 7.5 Disposal D A N G E R Child entrapment hazard.
  • Page 26 Table 2 Troubleshooting table (continued) Problem Possible cause Solution Sampler does not have Strainer is not completely Install the shallow depth strainer (2071 or sufficient lift. submerged. 4652). Intake tube has a leak. Replace the intake tube. Pump tube is worn. Replace the pump tubing on page 21.
