Avvertenze

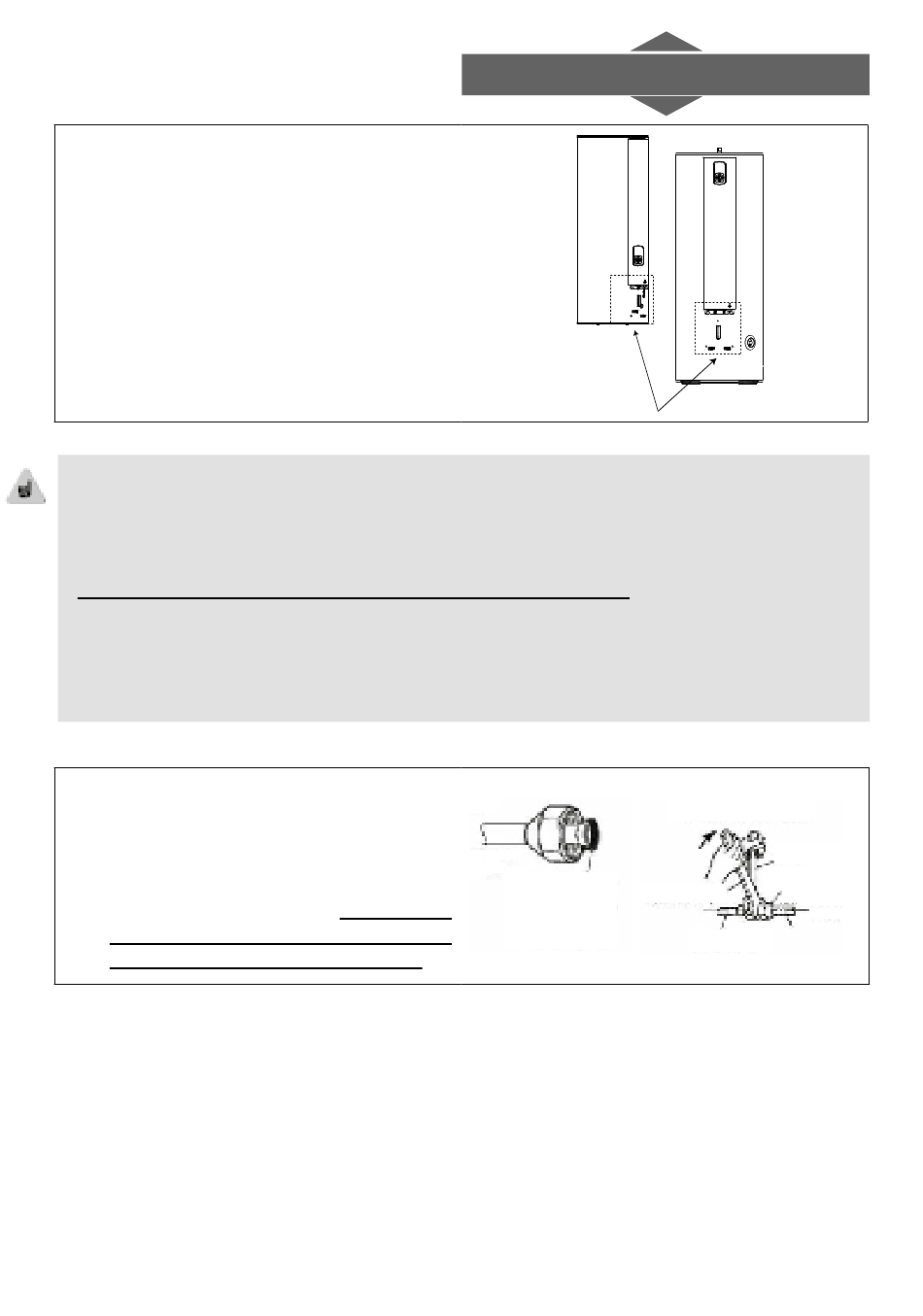

• Effettuare la stessa operazione lato
scaldacqua, per poter accedere ai
raccordi Flare.
Il collegamento tra l'unità esterna e il serbatoio sarà eseguito esclusivamente
con raccordi nuovi, in rame (qualità frigorifera), isolati separatamente.
Se i collegamenti frigoriferi sono esposti a intemperie o a raggi UV e l'isolante
non è resistente, è necessario prevedere una protezione.
La lunghezza minima dei collegamenti frigoriferi è di 5 m per un funzionamento
corretto.
La garanzia sull'apparecchio sarà esclusa in caso di utilizzo con collegamenti
frigoriferi inferiori a 5 m.
Prendere i tubi e instradarli nel muro con i tappi di protezione applicati.
• Stringere il dado con una chiave dina-
mometrica, esercitando le seguenti
coppie di serraggio: 17 N.m per i tubi
da 1/4'' e 40 N.m per i tubi da 3/8''.
• Una volta realizzati i collegamenti,
è necessario effettuare un controllo
della tenuta del raccordo pressuriz-
zando l'azoto a 0,35 bar (35 MPa).
• Infilare i dadi sui tubi prima dell'allargamento.
• Procedere all'allargamento. Lasciare che il tubo sporga dal lato "A" della matrice
della capsula del dungeon.
304 304
Installazione
Per prevenire fughe
di gas, cospargere la
superficie allargata
esclusivamente con olio
refrigerante POE.
Serrare utilizzando le due chiavi
Chiave (fissa)
Dado di raccordo
Chiave
dinamometrica
Collegamento
Condotta dell'unità
esterna
