Waarschuwingen
3. Installatie

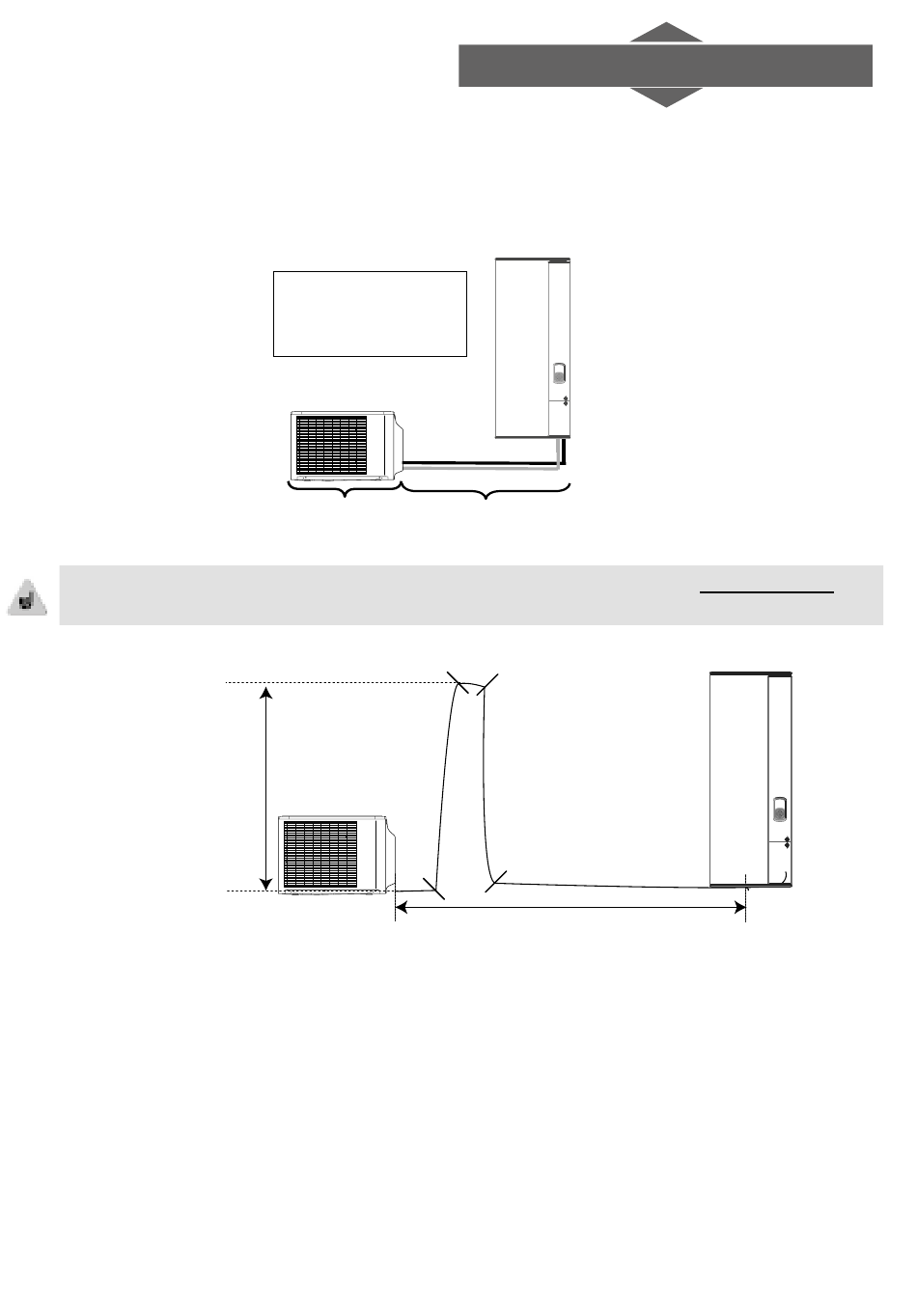

3.1. Keuze van de installatieplaats
De koudemiddelleiding tussen de buitenunit en de boiler moet minimum 5 m en
maximum 20 m lang zijn, met een hoogteverschil van 15 m.
Hoogste punt in
het circuit
Maximum 15 m
hoogteverschil
Laagste punt in
het circuit
312 312
LET OP: De koudemiddelleiding
tussen de buitenunit en de boiler
mag maximum 20 m lang zijn,
met een hoogteverschil van
15 m.
Buitenunit op voorhand De koudemiddelleiding en de boiler
gevuld met 0,7 kg R32 moet worden vacuümgetrokken
voor de inbedrijfstelling
L2
L1
Installatie
L3
L4
L5
otale leidinglengte (min.: 5 m)
= L1 + L2 + L3 + L5 ≤ 20 m
Montagevoorbeeld
