Zweihandgriff Anbauen - Stihl Km 111 R Notice D'emploi

deutsch
4
5
6
7

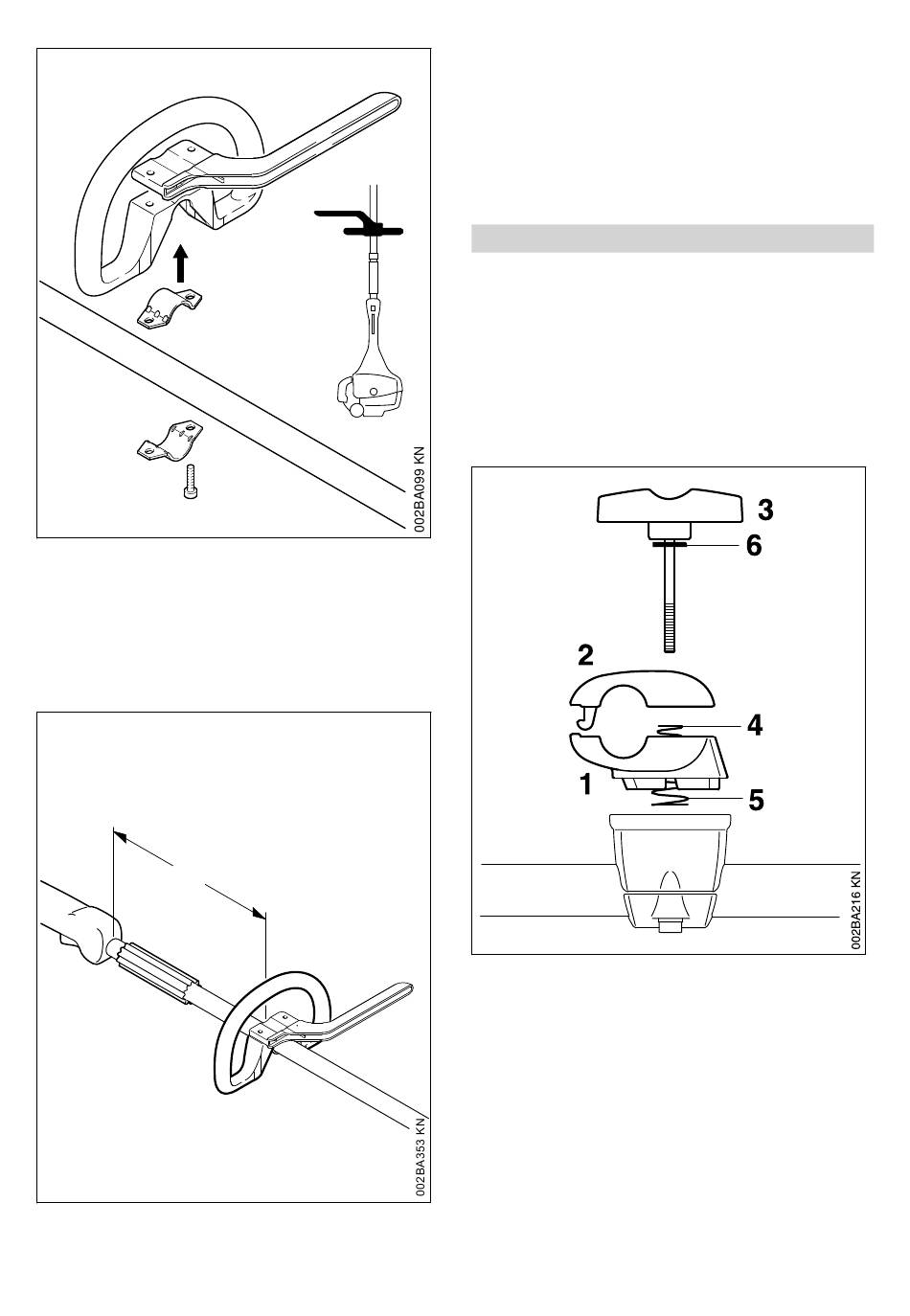

► Schelle (3) in den Rundumgriff (4) legen und
zusammen auf den Schaft (5) setzen
► Schelle (6) anlegen
► Bügel (2) anlegen – Lage beachten!
► Bohrungen zur Deckung bringen
► Schrauben (7) in die Bohrungen stecken – und
bis zur Anlage in den Bügel drehen
A
8
9
► Rundumgriff (4) im Abstand von (A) ca. 20 cm
(8 in) vor dem Bedienungsgriff (8) befestigen
► Rundumgriff ausrichten
8
2
3
4
► Schrauben festziehen – dazu bei Bedarf die
Muttern kontern
Die Hülse (9) ist länderabhängig vorhanden und
muss sich zwischen Rundumgriff und Bedie‐
nungsgriff befinden.
Den Bügel (Schrittbegrenzer) ständig angebaut
lassen.
6

Zweihandgriff anbauen

6.1 Zweihandgriff mit drehbarer
Griffstütze anbauen
Die drehbare Griffstütze ist im Auslieferungszu‐
stand bereits am Schaft angebaut. Zum Anbau
des Griffrohres müssen die Klemmschalen abge‐
baut werden.
6.1.1 Klemmschalen abbauen
► untere Klemmschale (1) und obere Klemm‐
schale (2) festhalten
► Knebelschraube (3) herausdrehen – nach dem
Herausdrehen der Knebelschraube sind die
Teile lose und werden durch die beiden
Federn (4, 5) auseinander gedrückt!
► Knebelschraube herausziehen – die
Scheibe (6) bleibt auf der Knebelschraube
► Klemmschalen trennen – Federn (4, 5) bleiben
in der unteren Klemmschale!
6 Zweihandgriff anbauen
0458-436-9421-B
